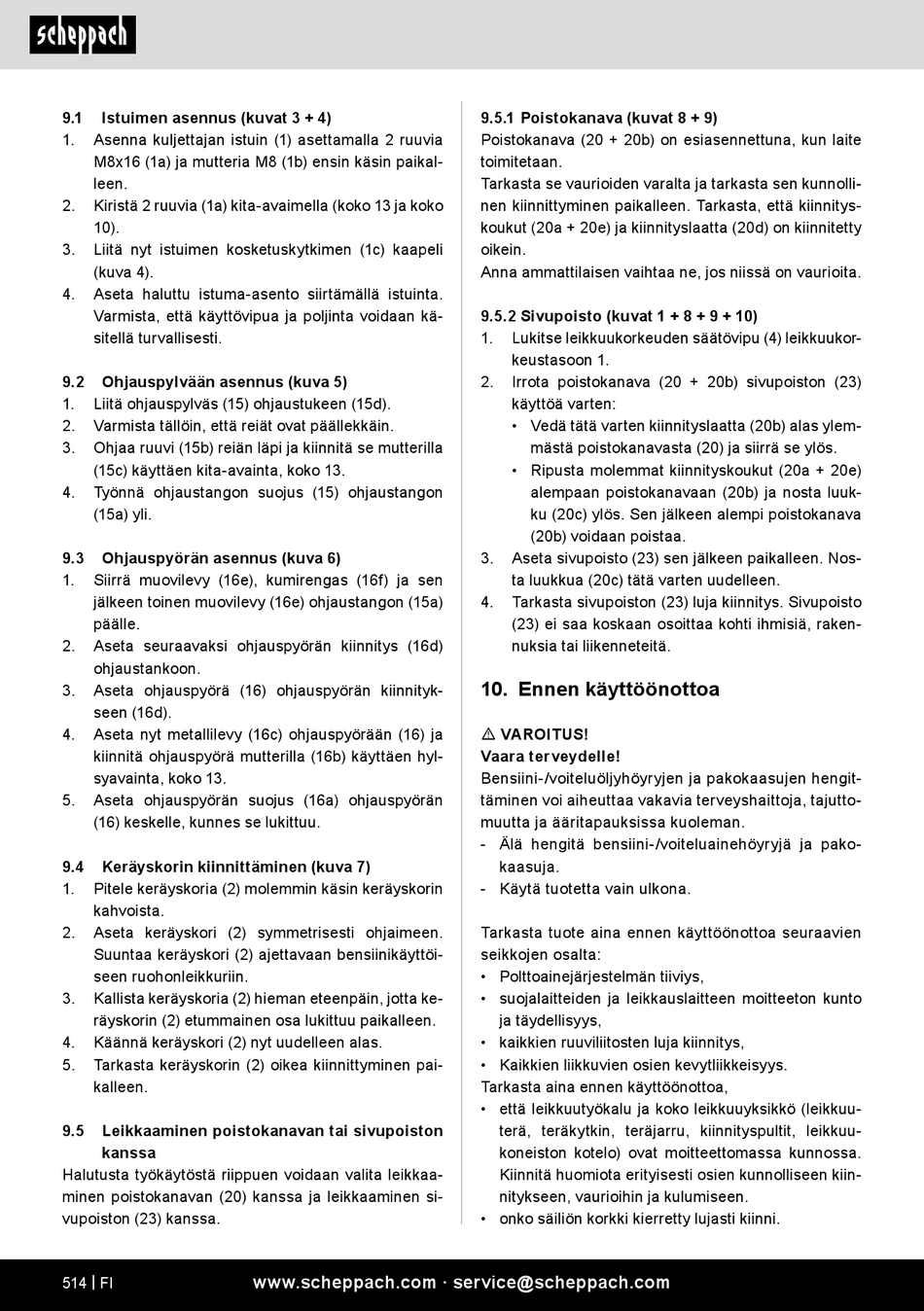

9.1
Istuimen asennus (kuvat 3 + 4)
1.
Asenna kuljettajan istuin (1) asettamalla 2 ruuvia
M8x16 (1a) ja mutteria M8 (1b) ensin käsin paikal-
leen.
2.
Kiristä 2 ruuvia (1a) kita-avaimella (koko 13 ja koko
10).
3.
Liitä nyt istuimen kosketuskytkimen (1c) kaapeli
(kuva 4).
4.
Aseta haluttu istuma-asento siirtämällä istuinta.
Varmista, että käyttövipua ja poljinta voidaan kä-
sitellä turvallisesti.
9.2
Ohjauspylvään asennus (kuva 5)
1.
Liitä ohjauspylväs (15) ohjaustukeen (15d).
2.
Varmista tällöin, että reiät ovat päällekkäin.
3.
Ohjaa ruuvi (15b) reiän läpi ja kiinnitä se mutterilla
(15c) käyttäen kita-avainta, koko 13.
4.
Työnnä ohjaustangon suojus (15) ohjaustangon
(15a) yli.
9.3
Ohjauspyörän asennus (kuva 6)
1.
Siirrä muovilevy (16e), kumirengas (16f) ja sen
jälkeen toinen muovilevy (16e) ohjaustangon (15a)
päälle.
2.
Aseta seuraavaksi ohjauspyörän kiinnitys (16d)
ohjaustankoon.
3.
Aseta ohjauspyörä (16) ohjauspyörän kiinnityk-
seen (16d).
4.
Aseta nyt metallilevy (16c) ohjauspyörään (16) ja
kiinnitä ohjauspyörä mutterilla (16b) käyttäen hyl-
syavainta, koko 13.
5.
Aseta ohjauspyörän suojus (16a) ohjauspyörän
(16) keskelle, kunnes se lukittuu.
9.4
Keräyskorin kiinnittäminen (kuva 7)
1.
Pitele keräyskoria (2) molemmin käsin keräyskorin
kahvoista.
2.
Aseta keräyskori (2) symmetrisesti ohjaimeen.
Suuntaa keräyskori (2) ajettavaan bensiinikäyttöi-
seen ruohonleikkuriin.
3.
Kallista keräyskoria (2) hieman eteenpäin, jotta ke-
räyskorin (2) etummainen osa lukittuu paikalleen.
4.
Käännä keräyskori (2) nyt uudelleen alas.
5.
Tarkasta keräyskorin (2) oikea kiinnittyminen pai-
kalleen.
9.5
Leikkaaminen poistokanavan tai sivupoiston
kanssa
Halutusta työkäytöstä riippuen voidaan valita leikkaa-
minen poistokanavan (20) kanssa ja leikkaaminen si-
vupoiston (23) kanssa.
514 | FI
www.scheppach.com · service@scheppach.com
9.5.1 Poistokanava (kuvat 8 + 9)
Poistokanava (20 + 20b) on esiasennettuna, kun laite
toimitetaan.
Tarkasta se vaurioiden varalta ja tarkasta sen kunnolli-
nen kiinnittyminen paikalleen. Tarkasta, että kiinnitys-
koukut (20a + 20e) ja kiinnityslaatta (20d) on kiinnitetty
oikein.
Anna ammattilaisen vaihtaa ne, jos niissä on vaurioita.
9.5.2 Sivupoisto (kuvat 1 + 8 + 9 + 10)
1.
Lukitse leikkuukorkeuden säätövipu (4) leikkuukor-
keustasoon 1.
2.
Irrota poistokanava (20 + 20b) sivupoiston (23)
käyttöä varten:
• Vedä tätä varten kiinnityslaatta (20b) alas ylem-
mästä poistokanavasta (20) ja siirrä se ylös.
• Ripusta molemmat kiinnityskoukut (20a + 20e)
alempaan poistokanavaan (20b) ja nosta luuk-
ku (20c) ylös. Sen jälkeen alempi poistokanava
(20b) voidaan poistaa.
3.
Aseta sivupoisto (23) sen jälkeen paikalleen. Nos-
ta luukkua (20c) tätä varten uudelleen.
4.
Tarkasta sivupoiston (23) luja kiinnitys. Sivupoisto
(23) ei saa koskaan osoittaa kohti ihmisiä, raken-
nuksia tai liikenneteitä.
10. Ennen käyttöönottoa
m VAROITUS!
Vaara terveydelle!
Bensiini-/voiteluöljyhöyryjen ja pakokaasujen hengit-
täminen voi aiheuttaa vakavia terveyshaittoja, tajutto-
muutta ja ääritapauksissa kuoleman.
- Älä hengitä bensiini-/voiteluainehöyryjä ja pako-
kaasuja.
- Käytä tuotetta vain ulkona.
Tarkasta tuote aina ennen käyttöönottoa seuraavien
seikkojen osalta:
• Polttoainejärjestelmän tiiviys,
• suojalaitteiden ja leikkauslaitteen moitteeton kunto
ja täydellisyys,
• kaikkien ruuviliitosten luja kiinnitys,
• Kaikkien liikkuvien osien kevytliikkeisyys.
Tarkasta aina ennen käyttöönottoa,
• että leikkuutyökalu ja koko leikkuuyksikkö (leikkuu-
terä, teräkytkin, teräjarru, kiinnityspultit, leikkuu-
koneiston kotelo) ovat moitteettomassa kunnossa.
Kiinnitä huomiota erityisesti osien kunnolliseen kiin-
nitykseen, vaurioihin ja kulumiseen.
• onko säiliön korkki kierretty lujasti kiinni.
