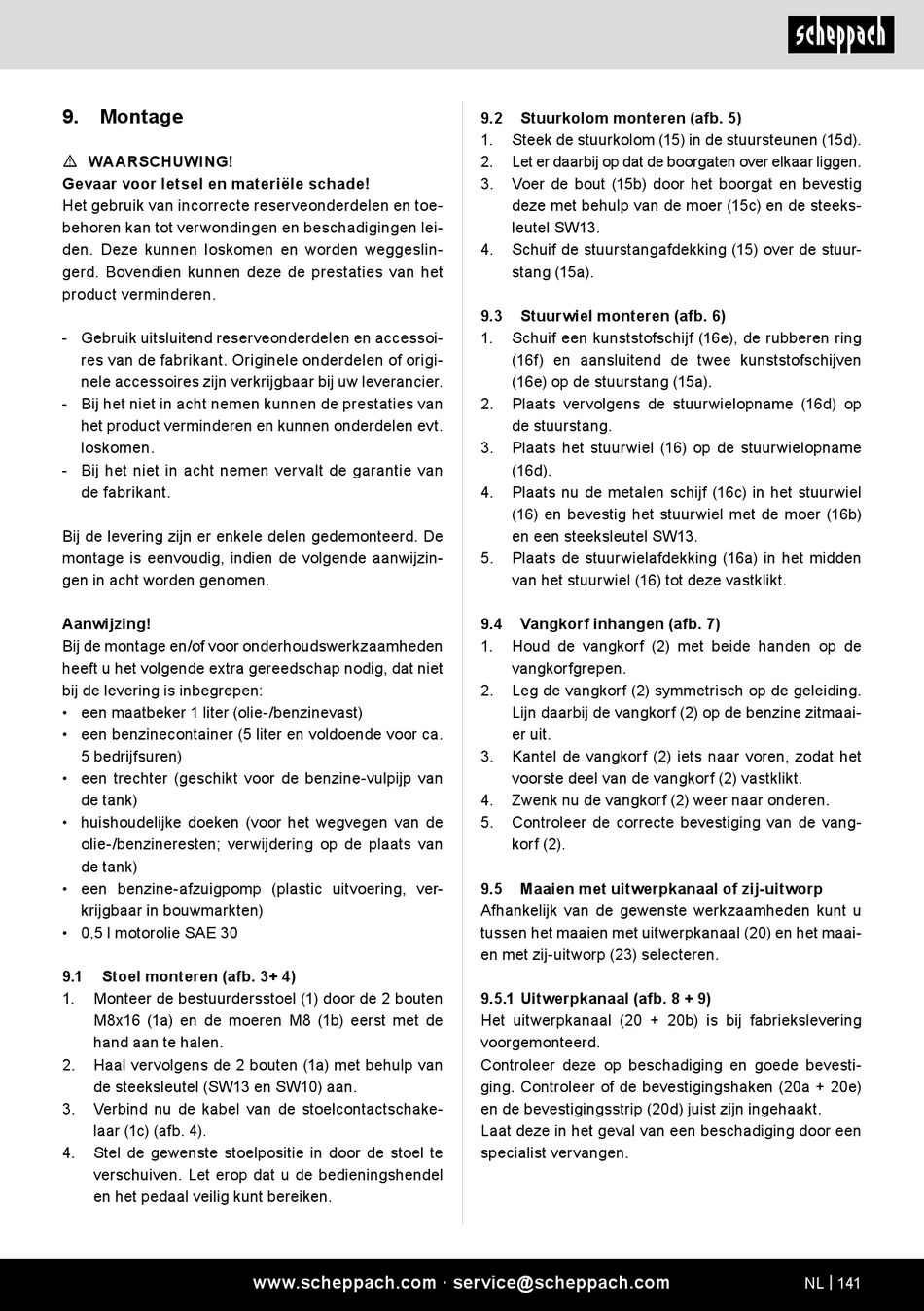

9.
Montage
m WAARSCHUWING!
Gevaar voor letsel en materiële schade!
Het gebruik van incorrecte reserveonderdelen en toe-
behoren kan tot verwondingen en beschadigingen lei-
den. Deze kunnen loskomen en worden weggeslin-
gerd. Bovendien kunnen deze de prestaties van het
product verminderen.
- Gebruik uitsluitend reserveonderdelen en accessoi-
res van de fabrikant. Originele onderdelen of origi-
nele accessoires zijn verkrijgbaar bij uw leverancier.
- Bij het niet in acht nemen kunnen de prestaties van
het product verminderen en kunnen onderdelen evt.
loskomen.
- Bij het niet in acht nemen vervalt de garantie van
de fabrikant.
Bij de levering zijn er enkele delen gedemonteerd. De
montage is eenvoudig, indien de volgende aanwijzin-
gen in acht worden genomen.
Aanwijzing!
Bij de montage en/of voor onderhoudswerkzaamheden
heeft u het volgende extra gereedschap nodig, dat niet
bij de levering is inbegrepen:
• een maatbeker 1 liter (olie-/benzinevast)
• een benzinecontainer (5 liter en voldoende voor ca.
5 bedrijfsuren)
• een trechter (geschikt voor de benzine-vulpijp van
de tank)
• huishoudelijke doeken (voor het wegvegen van de
olie-/benzineresten; verwijdering op de plaats van
de tank)
• een benzine-afzuigpomp (plastic uitvoering, ver-
krijgbaar in bouwmarkten)
• 0,5 l motorolie SAE 30
9.1
Stoel monteren (afb. 3+ 4)
1.
Monteer de bestuurdersstoel (1) door de 2 bouten
M8x16 (1a) en de moeren M8 (1b) eerst met de
hand aan te halen.
2.
Haal vervolgens de 2 bouten (1a) met behulp van
de steeksleutel (SW13 en SW10) aan.
3.
Verbind nu de kabel van de stoelcontactschake-
laar (1c) (afb. 4).
4.
Stel de gewenste stoelpositie in door de stoel te
verschuiven. Let erop dat u de bedieningshendel
en het pedaal veilig kunt bereiken.
www.scheppach.com · service@scheppach.com
9.2
Stuurkolom monteren (afb. 5)
1.
Steek de stuurkolom (15) in de stuursteunen (15d).
2.
Let er daarbij op dat de boorgaten over elkaar liggen.
3.
Voer de bout (15b) door het boorgat en bevestig
deze met behulp van de moer (15c) en de steeks-
leutel SW13.
4.
Schuif de stuurstangafdekking (15) over de stuur-
stang (15a).
9.3
Stuurwiel monteren (afb. 6)
1.
Schuif een kunststofschijf (16e), de rubberen ring
(16f) en aansluitend de twee kunststofschijven
(16e) op de stuurstang (15a).
2.
Plaats vervolgens de stuurwielopname (16d) op
de stuurstang.
3.
Plaats het stuurwiel (16) op de stuurwielopname
(16d).
4.
Plaats nu de metalen schijf (16c) in het stuurwiel
(16) en bevestig het stuurwiel met de moer (16b)
en een steeksleutel SW13.
5.
Plaats de stuurwielafdekking (16a) in het midden
van het stuurwiel (16) tot deze vastklikt.
9.4
Vangkorf inhangen (afb. 7)
1.
Houd de vangkorf (2) met beide handen op de
vangkorfgrepen.
2.
Leg de vangkorf (2) symmetrisch op de geleiding.
Lijn daarbij de vangkorf (2) op de benzine zitmaai-
er uit.
3.
Kantel de vangkorf (2) iets naar voren, zodat het
voorste deel van de vangkorf (2) vastklikt.
4.
Zwenk nu de vangkorf (2) weer naar onderen.
5.
Controleer de correcte bevestiging van de vang-
korf (2).
9.5
Maaien met uitwerpkanaal of zij-uitworp
Afhankelijk van de gewenste werkzaamheden kunt u
tussen het maaien met uitwerpkanaal (20) en het maai-
en met zij-uitworp (23) selecteren.
9.5.1 Uitwerpkanaal (afb. 8 + 9)
Het uitwerpkanaal (20 + 20b) is bij fabriekslevering
voorgemonteerd.
Controleer deze op beschadiging en goede bevesti-
ging. Controleer of de bevestigingshaken (20a + 20e)
en de bevestigingsstrip (20d) juist zijn ingehaakt.
Laat deze in het geval van een beschadiging door een
specialist vervangen.
NL | 141
