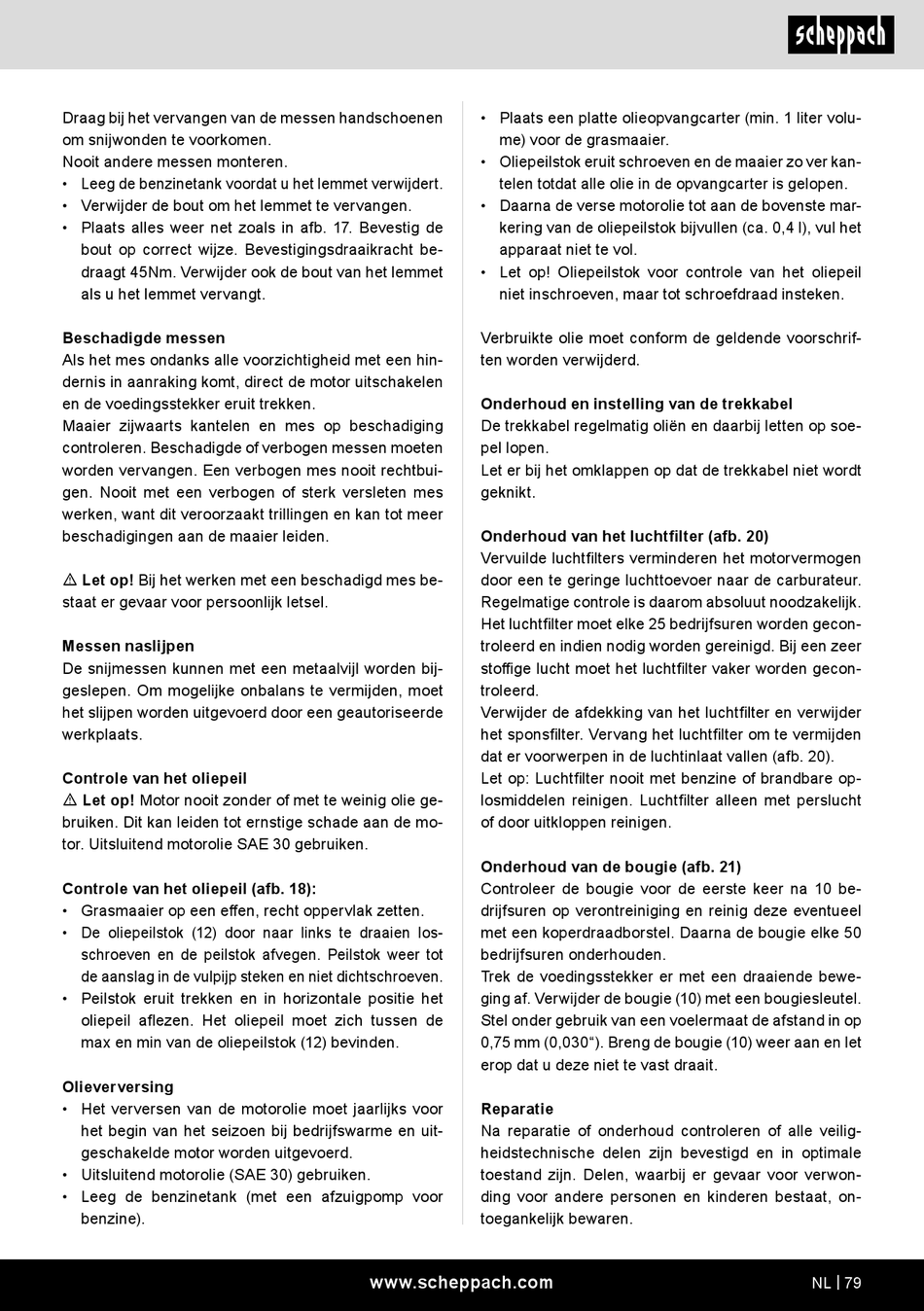

Scheppach MP132-42 Originalbetriebsanleitung Seite 79

Draag bij het vervangen van de messen handschoenen
om snijwonden te voorkomen.
Nooit andere messen monteren.
• Leeg de benzinetank voordat u het lemmet verwijdert.
• Verwijder de bout om het lemmet te vervangen.
• Plaats alles weer net zoals in afb. 17. Bevestig de
bout op correct wijze. Bevestigingsdraaikracht be-
draagt 45Nm. Verwijder ook de bout van het lemmet
als u het lemmet vervangt.
Beschadigde messen
Als het mes ondanks alle voorzichtigheid met een hin-
dernis in aanraking komt, direct de motor uitschakelen
en de voedingsstekker eruit trekken.
Maaier zijwaarts kantelen en mes op beschadiging
controleren. Beschadigde of verbogen messen moeten
worden vervangen. Een verbogen mes nooit rechtbui-
gen. Nooit met een verbogen of sterk versleten mes
werken, want dit veroorzaakt trillingen en kan tot meer
beschadigingen aan de maaier leiden.
m Let op! Bij het werken met een beschadigd mes be-
staat er gevaar voor persoonlijk letsel.
Messen naslijpen
De snijmessen kunnen met een metaalvijl worden bij-
geslepen. Om mogelijke onbalans te vermijden, moet
het slijpen worden uitgevoerd door een geautoriseerde
werkplaats.
Controle van het oliepeil
m Let op! Motor nooit zonder of met te weinig olie ge-
bruiken. Dit kan leiden tot ernstige schade aan de mo-
tor. Uitsluitend motorolie SAE 30 gebruiken.
Controle van het oliepeil (afb. 18):
• Grasmaaier op een effen, recht oppervlak zetten.
• De oliepeilstok (12) door naar links te draaien los-
schroeven en de peilstok afvegen. Peilstok weer tot
de aanslag in de vulpijp steken en niet dichtschroeven.
• Peilstok eruit trekken en in horizontale positie het
oliepeil aflezen. Het oliepeil moet zich tussen de
max en min van de oliepeilstok (12) bevinden.
Olieverversing
• Het verversen van de motorolie moet jaarlijks voor
het begin van het seizoen bij bedrijfswarme en uit-
geschakelde motor worden uitgevoerd.
• Uitsluitend motorolie (SAE 30) gebruiken.
• Leeg de benzinetank (met een afzuigpomp voor
benzine).
• Plaats een platte olieopvangcarter (min. 1 liter volu-
me) voor de grasmaaier.
• Oliepeilstok eruit schroeven en de maaier zo ver kan-
telen totdat alle olie in de opvangcarter is gelopen.
• Daarna de verse motorolie tot aan de bovenste mar-
kering van de oliepeilstok bijvullen (ca. 0,4 l), vul het
apparaat niet te vol.
• Let op! Oliepeilstok voor controle van het oliepeil
niet inschroeven, maar tot schroefdraad insteken.
Verbruikte olie moet conform de geldende voorschrif-
ten worden verwijderd.
Onderhoud en instelling van de trekkabel
De trekkabel regelmatig oliën en daarbij letten op soe-
pel lopen.
Let er bij het omklappen op dat de trekkabel niet wordt
geknikt.
Onderhoud van het luchtfilter (afb. 20)
Vervuilde luchtfilters verminderen het motorvermogen
door een te geringe luchttoevoer naar de carburateur.
Regelmatige controle is daarom absoluut noodzakelijk.
Het luchtfilter moet elke 25 bedrijfsuren worden gecon-
troleerd en indien nodig worden gereinigd. Bij een zeer
stoffige lucht moet het luchtfilter vaker worden gecon-
troleerd.
Verwijder de afdekking van het luchtfilter en verwijder
het sponsfilter. Vervang het luchtfilter om te vermijden
dat er voorwerpen in de luchtinlaat vallen (afb. 20).
Let op: Luchtfilter nooit met benzine of brandbare op-
losmiddelen reinigen. Luchtfilter alleen met perslucht
of door uitkloppen reinigen.
Onderhoud van de bougie (afb. 21)
Controleer de bougie voor de eerste keer na 10 be-
drijfsuren op verontreiniging en reinig deze eventueel
met een koperdraadborstel. Daarna de bougie elke 50
bedrijfsuren onderhouden.
Trek de voedingsstekker er met een draaiende bewe-
ging af. Verwijder de bougie (10) met een bougiesleutel.
Stel onder gebruik van een voelermaat de afstand in op
0,75 mm (0,030"). Breng de bougie (10) weer aan en let
erop dat u deze niet te vast draait.
Reparatie
Na reparatie of onderhoud controleren of alle veilig-
heidstechnische delen zijn bevestigd en in optimale
toestand zijn. Delen, waarbij er gevaar voor verwon-
ding voor andere personen en kinderen bestaat, on-
toegankelijk bewaren.
www.scheppach.com NL | 79
