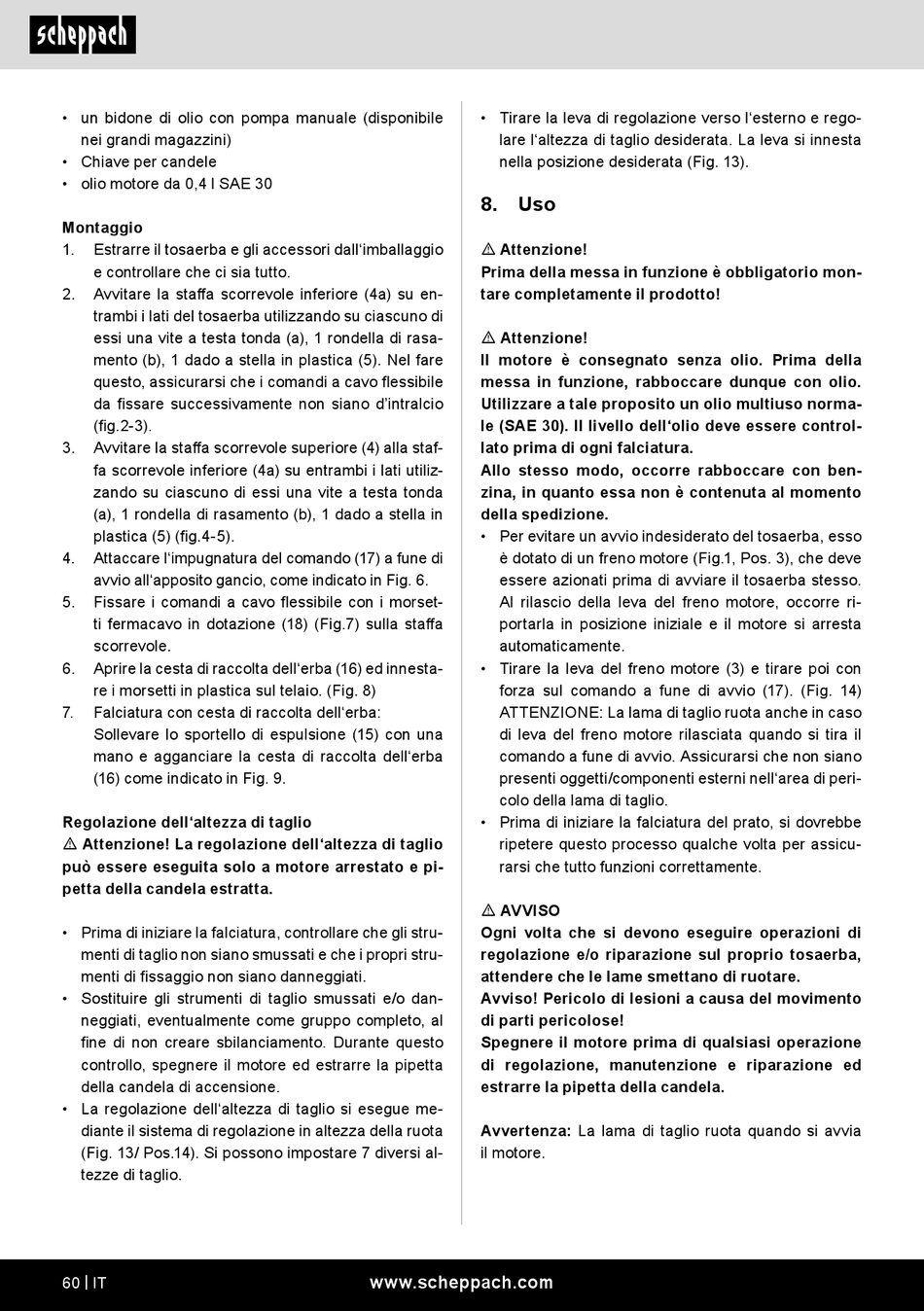

• un bidone di olio con pompa manuale (disponibile
nei grandi magazzini)
• Chiave per candele
• olio motore da 0,4 l SAE 30
Montaggio
1.
Estrarre il tosaerba e gli accessori dall'imballaggio
e controllare che ci sia tutto.
2.
Avvitare la staffa scorrevole inferiore (4a) su en-
trambi i lati del tosaerba utilizzando su ciascuno di
essi una vite a testa tonda (a), 1 rondella di rasa-
mento (b), 1 dado a stella in plastica (5). Nel fare
questo, assicurarsi che i comandi a cavo flessibile
da fissare successivamente non siano d'intralcio
(fig.2-3).
3.
Avvitare la staffa scorrevole superiore (4) alla staf-
fa scorrevole inferiore (4a) su entrambi i lati utiliz-
zando su ciascuno di essi una vite a testa tonda
(a), 1 rondella di rasamento (b), 1 dado a stella in
plastica (5) (fig.4-5).
4.
Attaccare l'impugnatura del comando (17) a fune di
avvio all'apposito gancio, come indicato in Fig. 6.
5.
Fissare i comandi a cavo flessibile con i morset-
ti fermacavo in dotazione (18) (Fig.7) sulla staffa
scorrevole.
6.
Aprire la cesta di raccolta dell'erba (16) ed innesta-
re i morsetti in plastica sul telaio. (Fig. 8)
7.
Falciatura con cesta di raccolta dell'erba:
Sollevare lo sportello di espulsione (15) con una
mano e agganciare la cesta di raccolta dell'erba
(16) come indicato in Fig. 9.
Regolazione dell'altezza di taglio
m Attenzione! La regolazione dell'altezza di taglio
può essere eseguita solo a motore arrestato e pi-
petta della candela estratta.
• Prima di iniziare la falciatura, controllare che gli stru-
menti di taglio non siano smussati e che i propri stru-
menti di fissaggio non siano danneggiati.
• Sostituire gli strumenti di taglio smussati e/o dan-
neggiati, eventualmente come gruppo completo, al
fine di non creare sbilanciamento. Durante questo
controllo, spegnere il motore ed estrarre la pipetta
della candela di accensione.
• La regolazione dell'altezza di taglio si esegue me-
diante il sistema di regolazione in altezza della ruota
(Fig. 13/ Pos.14). Si possono impostare 7 diversi al-
tezze di taglio.
60 | IT
• Tirare la leva di regolazione verso l'esterno e rego-
lare l'altezza di taglio desiderata. La leva si innesta
nella posizione desiderata (Fig. 13).
8. Uso
m Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente il prodotto!
m Attenzione!
Il motore è consegnato senza olio. Prima della
messa in funzione, rabboccare dunque con olio.
Utilizzare a tale proposito un olio multiuso norma-
le (SAE 30). Il livello dell'olio deve essere control-
lato prima di ogni falciatura.
Allo stesso modo, occorre rabboccare con ben-
zina, in quanto essa non è contenuta al momento
della spedizione.
• Per evitare un avvio indesiderato del tosaerba, esso
è dotato di un freno motore (Fig.1, Pos. 3), che deve
essere azionati prima di avviare il tosaerba stesso.
Al rilascio della leva del freno motore, occorre ri-
portarla in posizione iniziale e il motore si arresta
automaticamente.
• Tirare la leva del freno motore (3) e tirare poi con
forza sul comando a fune di avvio (17). (Fig. 14)
ATTENZIONE: La lama di taglio ruota anche in caso
di leva del freno motore rilasciata quando si tira il
comando a fune di avvio. Assicurarsi che non siano
presenti oggetti/componenti esterni nell'area di peri-
colo della lama di taglio.
• Prima di iniziare la falciatura del prato, si dovrebbe
ripetere questo processo qualche volta per assicu-
rarsi che tutto funzioni correttamente.
m AVVISO
Ogni volta che si devono eseguire operazioni di
regolazione e/o riparazione sul proprio tosaerba,
attendere che le lame smettano di ruotare.
Avviso! Pericolo di lesioni a causa del movimento
di parti pericolose!
Spegnere il motore prima di qualsiasi operazione
di regolazione, manutenzione e riparazione ed
estrarre la pipetta della candela.
Avvertenza: La lama di taglio ruota quando si avvia
il motore.
www.scheppach.com
