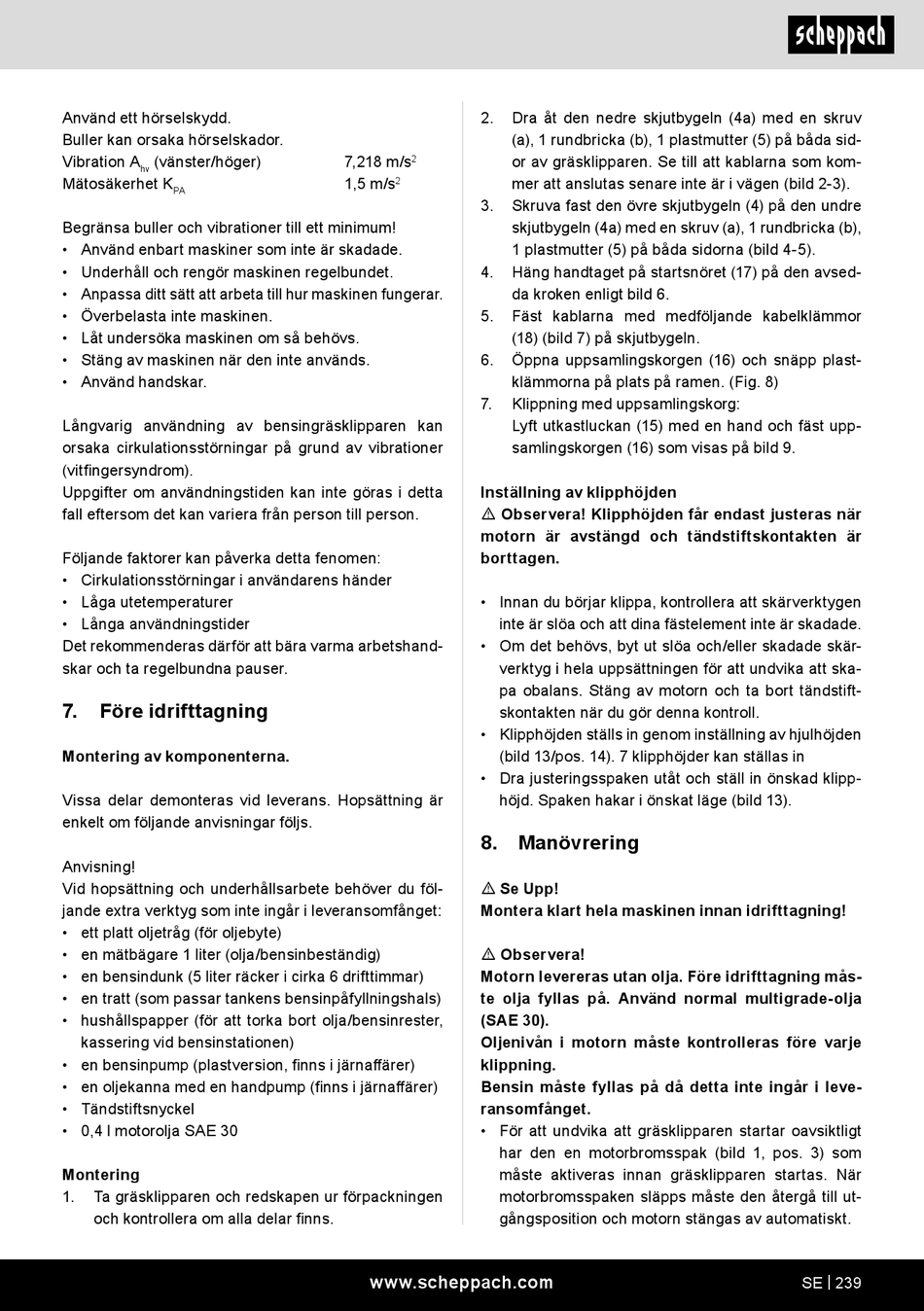

Använd ett hörselskydd.
Buller kan orsaka hörselskador.
Vibration A
(vänster/höger)
hv
Mätosäkerhet K
PA
Begränsa buller och vibrationer till ett minimum!
• Använd enbart maskiner som inte är skadade.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt sätt att arbeta till hur maskinen fungerar.
• Överbelasta inte maskinen.
• Låt undersöka maskinen om så behövs.
• Stäng av maskinen när den inte används.
• Använd handskar.
Långvarig användning av bensingräsklipparen kan
orsaka cirkulationsstörningar på grund av vibrationer
(vitfingersyndrom).
Uppgifter om användningstiden kan inte göras i detta
fall eftersom det kan variera från person till person.
Följande faktorer kan påverka detta fenomen:
• Cirkulationsstörningar i användarens händer
• Låga utetemperaturer
• Långa användningstider
Det rekommenderas därför att bära varma arbetshand-
skar och ta regelbundna pauser.
7.
Före idrifttagning
Montering av komponenterna.
Vissa delar demonteras vid leverans. Hopsättning är
enkelt om följande anvisningar följs.
Anvisning!
Vid hopsättning och underhållsarbete behöver du föl-
jande extra verktyg som inte ingår i leveransomfånget:
• ett platt oljetråg (för oljebyte)
• en mätbägare 1 liter (olja/bensinbeständig)
• en bensindunk (5 liter räcker i cirka 6 drifttimmar)
• en tratt (som passar tankens bensinpåfyllningshals)
• hushållspapper (för att torka bort olja/bensinrester,
kassering vid bensinstationen)
• en bensinpump (plastversion, finns i järnaffärer)
• en oljekanna med en handpump (finns i järnaffärer)
• Tändstiftsnyckel
• 0,4 l motorolja SAE 30
Montering
1.
Ta gräsklipparen och redskapen ur förpackningen
och kontrollera om alla delar finns.
2.
Dra åt den nedre skjutbygeln (4a) med en skruv
(a), 1 rundbricka (b), 1 plastmutter (5) på båda sid-
7,218 m/s
or av gräsklipparen. Se till att kablarna som kom-
2
1,5 m/s
mer att anslutas senare inte är i vägen (bild 2-3).
2
3.
Skruva fast den övre skjutbygeln (4) på den undre
skjutbygeln (4a) med en skruv (a), 1 rundbricka (b),
1 plastmutter (5) på båda sidorna (bild 4-5).
4.
Häng handtaget på startsnöret (17) på den avsed-
da kroken enligt bild 6.
5.
Fäst kablarna med medföljande kabelklämmor
(18) (bild 7) på skjutbygeln.
6.
Öppna uppsamlingskorgen (16) och snäpp plast-
klämmorna på plats på ramen. (Fig. 8)
7.
Klippning med uppsamlingskorg:
Lyft utkastluckan (15) med en hand och fäst upp-
samlingskorgen (16) som visas på bild 9.
Inställning av klipphöjden
m Observera! Klipphöjden får endast justeras när
motorn är avstängd och tändstiftskontakten är
borttagen.
• Innan du börjar klippa, kontrollera att skärverktygen
inte är slöa och att dina fästelement inte är skadade.
• Om det behövs, byt ut slöa och/eller skadade skär-
verktyg i hela uppsättningen för att undvika att ska-
pa obalans. Stäng av motorn och ta bort tändstift-
skontakten när du gör denna kontroll.
• Klipphöjden ställs in genom inställning av hjulhöjden
(bild 13/pos. 14). 7 klipphöjder kan ställas in
• Dra justeringsspaken utåt och ställ in önskad klipp-
höjd. Spaken hakar i önskat läge (bild 13).
8. Manövrering
m Se Upp!
Montera klart hela maskinen innan idrifttagning!
m Observera!
Motorn levereras utan olja. Före idrifttagning mås-
te olja fyllas på. Använd normal multigrade-olja
(SAE 30).
Oljenivån i motorn måste kontrolleras före varje
klippning.
Bensin måste fyllas på då detta inte ingår i leve-
ransomfånget.
• För att undvika att gräsklipparen startar oavsiktligt
har den en motorbromsspak (bild 1, pos. 3) som
måste aktiveras innan gräsklipparen startas. När
motorbromsspaken släpps måste den återgå till ut-
gångsposition och motorn stängas av automatiskt.
www.scheppach.com
SE | 239
