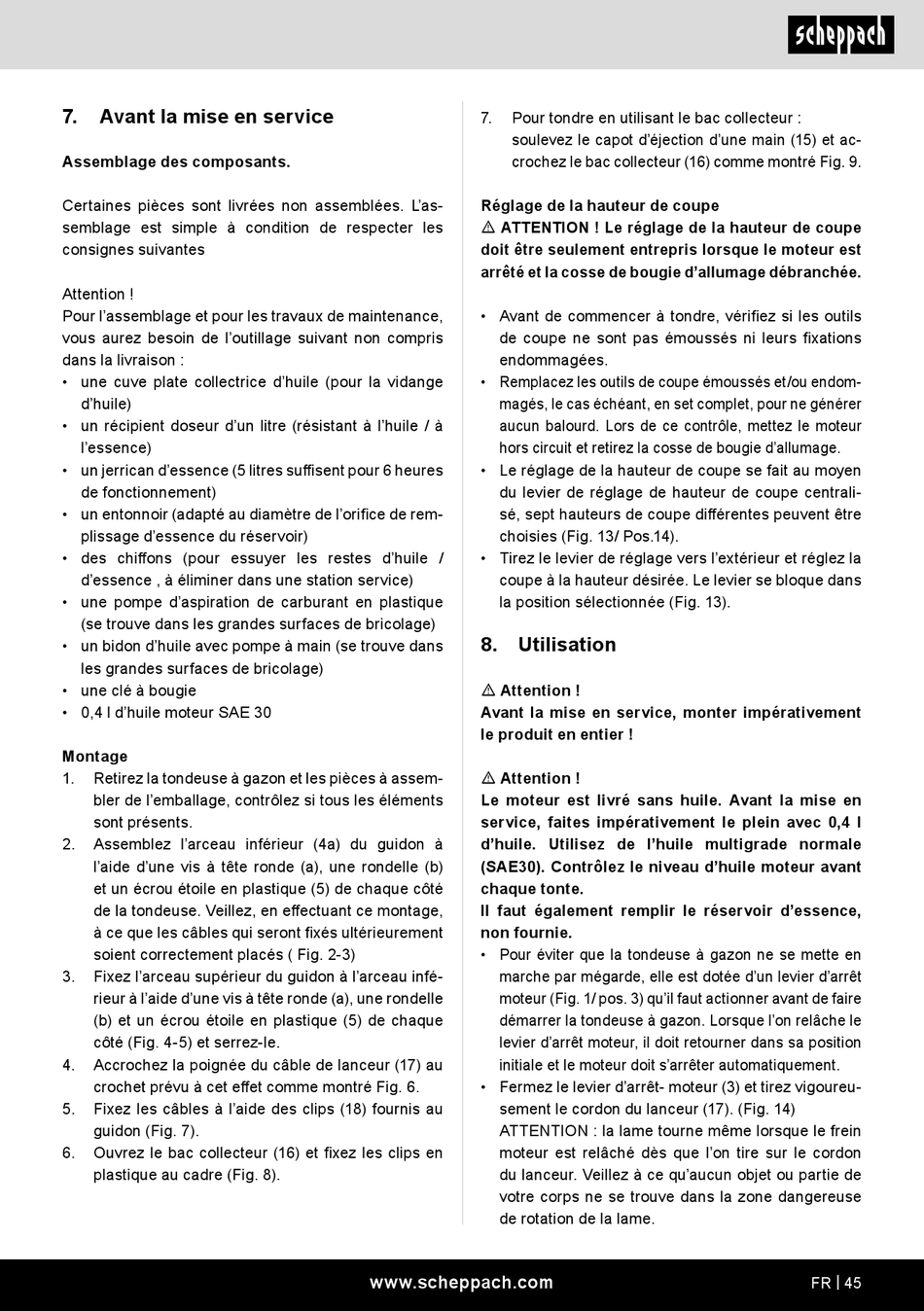

7.
Avant la mise en service
Assemblage des composants.
Certaines pièces sont livrées non assemblées. Lʼas-
semblage est simple à condition de respecter les
consignes suivantes
Attention !
Pour lʼassemblage et pour les travaux de maintenance,
vous aurez besoin de lʼoutillage suivant non compris
dans la livraison :
• une cuve plate collectrice dʼhuile (pour la vidange
dʼhuile)
• un récipient doseur dʼun litre (résistant à lʼhuile / à
lʼessence)
• un jerrican dʼessence (5 litres suffisent pour 6 heures
de fonctionnement)
• un entonnoir (adapté au diamètre de l'orifice de rem-
plissage dʼessence du réservoir)
• des chiffons (pour essuyer les restes dʼhuile /
dʼessence , à éliminer dans une station service)
• une pompe dʼaspiration de carburant en plastique
(se trouve dans les grandes surfaces de bricolage)
• un bidon dʼhuile avec pompe à main (se trouve dans
les grandes surfaces de bricolage)
• une clé à bougie
• 0,4 l dʼhuile moteur SAE 30
Montage
1.
Retirez la tondeuse à gazon et les pièces à assem-
bler de l'emballage, contrôlez si tous les éléments
sont présents.
2.
Assemblez l'arceau inférieur (4a) du guidon à
l'aide d'une vis à tête ronde (a), une rondelle (b)
et un écrou étoile en plastique (5) de chaque côté
de la tondeuse. Veillez, en effectuant ce montage,
à ce que les câbles qui seront fixés ultérieurement
soient correctement placés ( Fig. 2-3)
3.
Fixez l'arceau supérieur du guidon à l'arceau infé-
rieur à l'aide d'une vis à tête ronde (a), une rondelle
(b) et un écrou étoile en plastique (5) de chaque
côté (Fig. 4-5) et serrez-le.
4.
Accrochez la poignée du câble de lanceur (17) au
crochet prévu à cet effet comme montré Fig. 6.
5.
Fixez les câbles à l'aide des clips (18) fournis au
guidon (Fig. 7).
6.
Ouvrez le bac collecteur (16) et fixez les clips en
plastique au cadre (Fig. 8).
7.
Pour tondre en utilisant le bac collecteur :
soulevez le capot d'éjection d'une main (15) et ac-
crochez le bac collecteur (16) comme montré Fig. 9.
Réglage de la hauteur de coupe
m ATTENTION ! Le réglage de la hauteur de coupe
doit être seulement entrepris lorsque le moteur est
arrêté et la cosse de bougie d'allumage débranchée.
• Avant de commencer à tondre, vérifiez si les outils
de coupe ne sont pas émoussés ni leurs fixations
endommagées.
• Remplacez les outils de coupe émoussés et/ou endom-
magés, le cas échéant, en set complet, pour ne générer
aucun balourd. Lors de ce contrôle, mettez le moteur
hors circuit et retirez la cosse de bougie d'allumage.
• Le réglage de la hauteur de coupe se fait au moyen
du levier de réglage de hauteur de coupe centrali-
sé, sept hauteurs de coupe différentes peuvent être
choisies (Fig. 13/ Pos.14).
• Tirez le levier de réglage vers l'extérieur et réglez la
coupe à la hauteur désirée. Le levier se bloque dans
la position sélectionnée (Fig. 13).
8. Utilisation
m Attention !
Avant la mise en service, monter impérativement
le produit en entier !
m Attention !
Le moteur est livré sans huile. Avant la mise en
service, faites impérativement le plein avec 0,4 l
d'huile. Utilisez de l'huile multigrade normale
(SAE30). Contrôlez le niveau d'huile moteur avant
chaque tonte.
Il faut également remplir le réservoir d'essence,
non fournie.
• Pour éviter que la tondeuse à gazon ne se mette en
marche par mégarde, elle est dotée d'un levier d'arrêt
moteur (Fig. 1/ pos. 3) qu'il faut actionner avant de faire
démarrer la tondeuse à gazon. Lorsque l'on relâche le
levier d'arrêt moteur, il doit retourner dans sa position
initiale et le moteur doit s'arrêter automatiquement.
• Fermez le levier d'arrêt- moteur (3) et tirez vigoureu-
sement le cordon du lanceur (17). (Fig. 14)
ATTENTION : la lame tourne même lorsque le frein
moteur est relâché dès que l'on tire sur le cordon
du lanceur. Veillez à ce qu'aucun objet ou partie de
votre corps ne se trouve dans la zone dangereuse
de rotation de la lame.
www.scheppach.com
FR | 45
