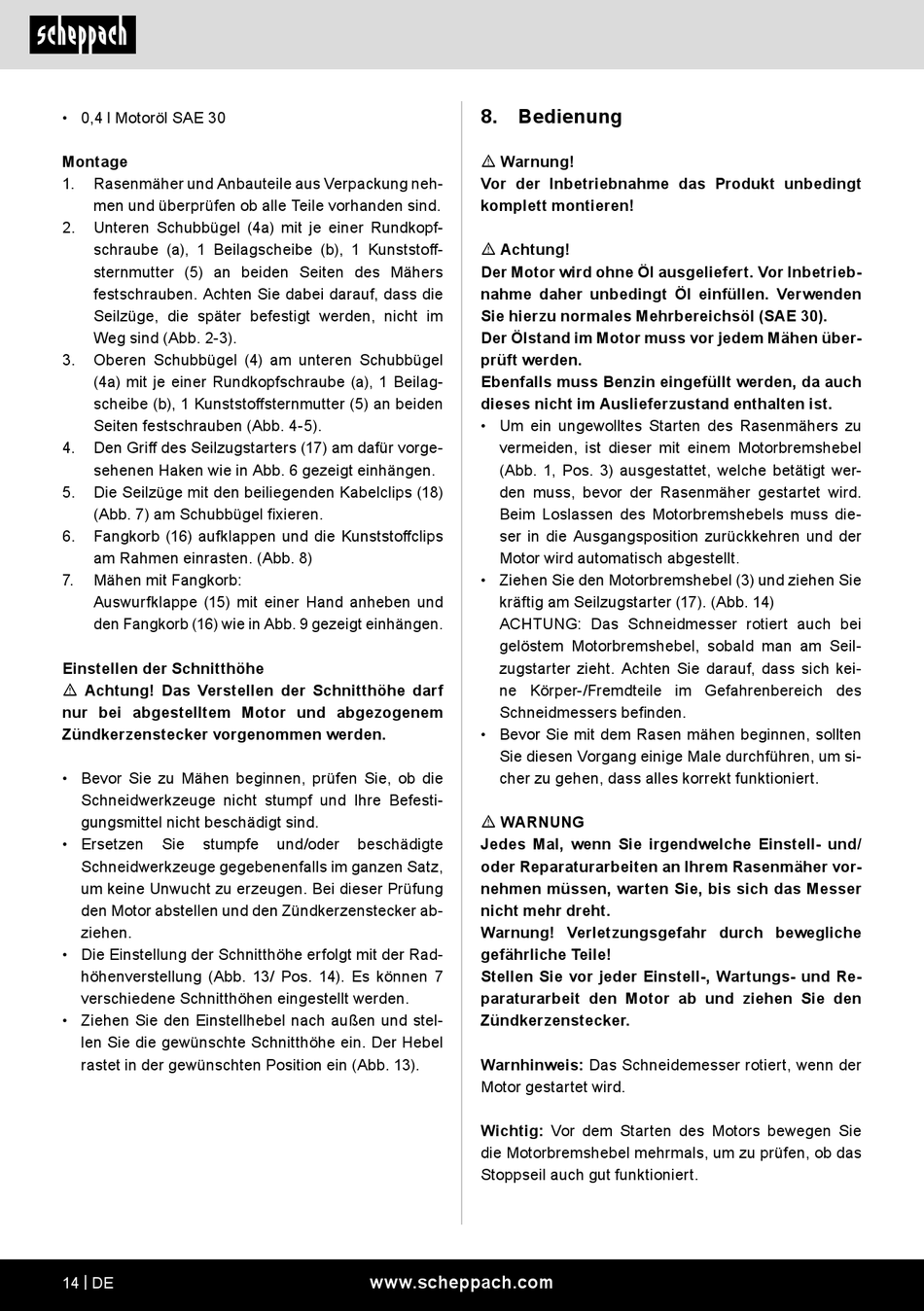

• 0,4 l Motoröl SAE 30
Montage
1.
Rasenmäher und Anbauteile aus Verpackung neh-
men und überprüfen ob alle Teile vorhanden sind.
2.
Unteren Schubbügel (4a) mit je einer Rundkopf-
schraube (a), 1 Beilagscheibe (b), 1 Kunststoff-
sternmutter (5) an beiden Seiten des Mähers
festschrauben. Achten Sie dabei darauf, dass die
Seilzüge, die später befestigt werden, nicht im
Weg sind (Abb. 2-3).
3.
Oberen Schubbügel (4) am unteren Schubbügel
(4a) mit je einer Rundkopfschraube (a), 1 Beilag-
scheibe (b), 1 Kunststoffsternmutter (5) an beiden
Seiten festschrauben (Abb. 4-5).
4.
Den Griff des Seilzugstarters (17) am dafür vorge-
sehenen Haken wie in Abb. 6 gezeigt einhängen.
5.
Die Seilzüge mit den beiliegenden Kabelclips (18)
(Abb. 7) am Schubbügel fixieren.
6.
Fangkorb (16) aufklappen und die Kunststoffclips
am Rahmen einrasten. (Abb. 8)
7.
Mähen mit Fangkorb:
Auswurfklappe (15) mit einer Hand anheben und
den Fangkorb (16) wie in Abb. 9 gezeigt einhängen.
Einstellen der Schnitthöhe
m Achtung! Das Verstellen der Schnitthöhe darf
nur bei abgestelltem Motor und abgezogenem
Zündkerzenstecker vorgenommen werden.
• Bevor Sie zu Mähen beginnen, prüfen Sie, ob die
Schneidwerkzeuge nicht stumpf und Ihre Befesti-
gungsmittel nicht beschädigt sind.
• Ersetzen
Sie
stumpfe
Schneidwerkzeuge gegebenenfalls im ganzen Satz,
um keine Unwucht zu erzeugen. Bei dieser Prüfung
den Motor abstellen und den Zündkerzenstecker ab-
ziehen.
• Die Einstellung der Schnitthöhe erfolgt mit der Rad-
höhenverstellung (Abb. 13/ Pos. 14). Es können 7
verschiedene Schnitthöhen eingestellt werden.
• Ziehen Sie den Einstellhebel nach außen und stel-
len Sie die gewünschte Schnitthöhe ein. Der Hebel
rastet in der gewünschten Position ein (Abb. 13).
14 | DE
und/oder
beschädigte
www.scheppach.com
8. Bedienung
m Warnung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
m Achtung!
Der Motor wird ohne Öl ausgeliefert. Vor Inbetrieb-
nahme daher unbedingt Öl einfüllen. Verwenden
Sie hierzu normales Mehrbereichsöl (SAE 30).
Der Ölstand im Motor muss vor jedem Mähen über-
prüft werden.
Ebenfalls muss Benzin eingefüllt werden, da auch
dieses nicht im Auslieferzustand enthalten ist.
• Um ein ungewolltes Starten des Rasenmähers zu
vermeiden, ist dieser mit einem Motorbremshebel
(Abb. 1, Pos. 3) ausgestattet, welche betätigt wer-
den muss, bevor der Rasenmäher gestartet wird.
Beim Loslassen des Motorbremshebels muss die-
ser in die Ausgangsposition zurückkehren und der
Motor wird automatisch abgestellt.
• Ziehen Sie den Motorbremshebel (3) und ziehen Sie
kräftig am Seilzugstarter (17). (Abb. 14)
ACHTUNG: Das Schneidmesser rotiert auch bei
gelöstem Motorbremshebel, sobald man am Seil-
zugstarter zieht. Achten Sie darauf, dass sich kei-
ne Körper-/Fremdteile im Gefahrenbereich des
Schneidmessers befinden.
• Bevor Sie mit dem Rasen mähen beginnen, sollten
Sie diesen Vorgang einige Male durchführen, um si-
cher zu gehen, dass alles korrekt funktioniert.
m WARNUNG
Jedes Mal, wenn Sie irgendwelche Einstell- und/
oder Reparaturarbeiten an Ihrem Rasenmäher vor-
nehmen müssen, warten Sie, bis sich das Messer
nicht mehr dreht.
Warnung! Verletzungsgefahr durch bewegliche
gefährliche Teile!
Stellen Sie vor jeder Einstell-, Wartungs- und Re-
paraturarbeit den Motor ab und ziehen Sie den
Zündkerzenstecker.
Warnhinweis: Das Schneidemesser rotiert, wenn der
Motor gestartet wird.
Wichtig: Vor dem Starten des Motors bewegen Sie
die Motorbremshebel mehrmals, um zu prüfen, ob das
Stoppseil auch gut funktioniert.
