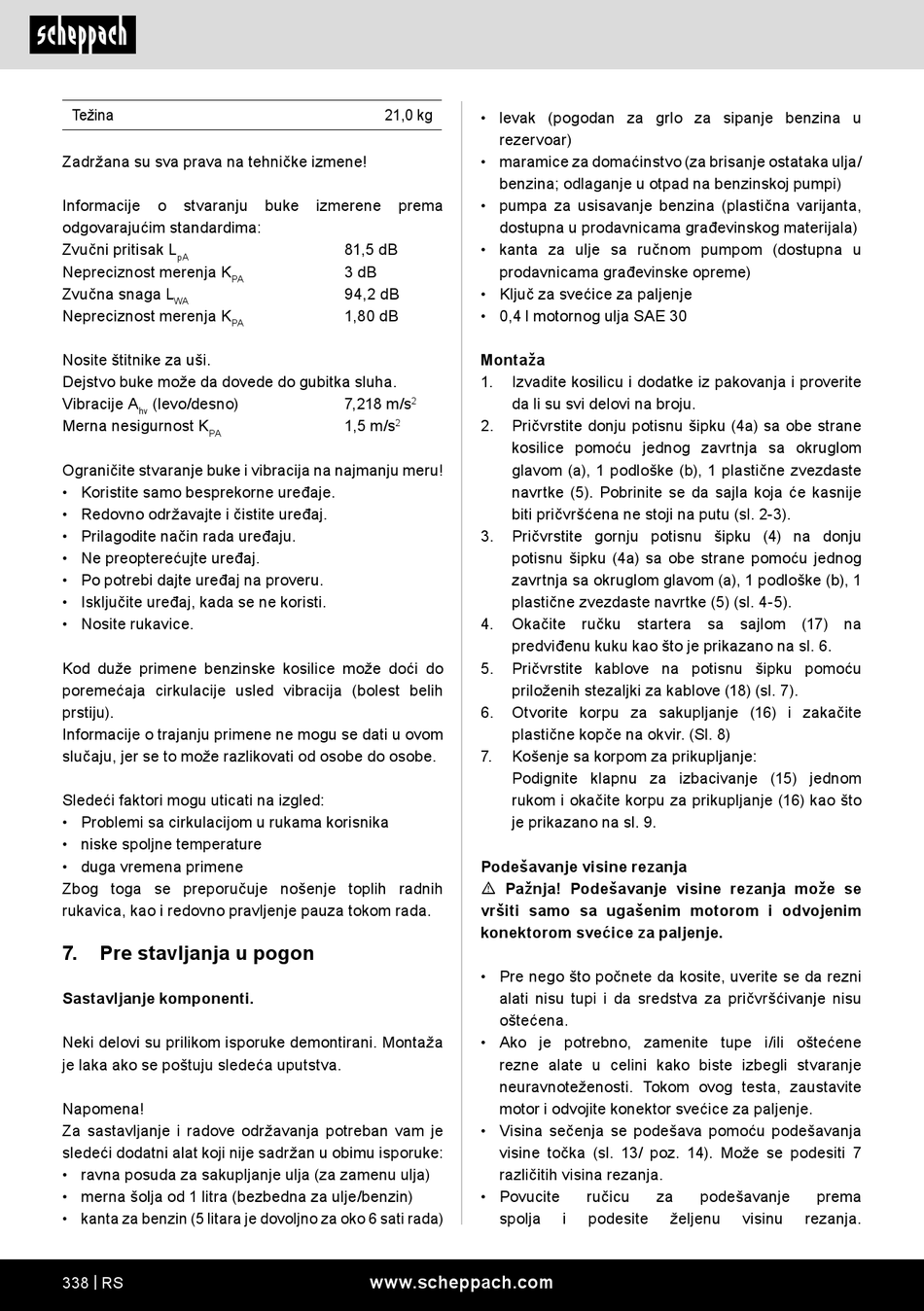

Scheppach MP132-42 Originalbetriebsanleitung Seite 338

Težina
Zadržana su sva prava na tehničke izmene!
Informacije o stvaranju
odgovarajućim standardima:
Zvučni pritisak L
pA
Nepreciznost merenja K
PA
Zvučna snaga L
WA
Nepreciznost merenja K
PA
Nosite štitnike za uši.
Dejstvo buke može da dovede do gubitka sluha.
Vibracije A (levo/desno)
hv
Merna nesigurnost K
PA
Ograničite stvaranje buke i vibracija na najmanju meru!
• Koristite samo besprekorne uređaje.
• Redovno održavajte i čistite uređaj.
• Prilagodite način rada uređaju.
• Ne preopterećujte uređaj.
• Po potrebi dajte uređaj na proveru.
• Isključite uređaj, kada se ne koristi.
• Nosite rukavice.
Kod duže primene benzinske kosilice može doći do
poremećaja cirkulacije usled vibracija (bolest belih
prstiju).
Informacije o trajanju primene ne mogu se dati u ovom
slučaju, jer se to može razlikovati od osobe do osobe.
Sledeći faktori mogu uticati na izgled:
• Problemi sa cirkulacijom u rukama korisnika
• niske spoljne temperature
• duga vremena primene
Zbog toga se preporučuje nošenje toplih radnih
rukavica, kao i redovno pravljenje pauza tokom rada.
7. Pre stavljanja u pogon
Sastavljanje komponenti.
Neki delovi su prilikom isporuke demontirani. Montaža
je laka ako se poštuju sledeća uputstva.
Napomena!
Za sastavljanje i radove održavanja potreban vam je
sledeći dodatni alat koji nije sadržan u obimu isporuke:
• ravna posuda za sakupljanje ulja (za zamenu ulja)
• merna šolja od 1 litra (bezbedna za ulje/benzin)
• kanta za benzin (5 litara je dovoljno za oko 6 sati rada)
338 | RS
21,0 kg
buke izmerene prema
81,5 dB
3 dB
94,2 dB
1,80 dB
7,218 m/s
2
1,5 m/s
2
www.scheppach.com
• levak (pogodan za grlo za sipanje benzina u
rezervoar)
• maramice za domaćinstvo (za brisanje ostataka ulja/
benzina; odlaganje u otpad na benzinskoj pumpi)
• pumpa za usisavanje benzina (plastična varijanta,
dostupna u prodavnicama građevinskog materijala)
• kanta za ulje sa ručnom pumpom (dostupna u
prodavnicama građevinske opreme)
• Ključ za svećice za paljenje
• 0,4 l motornog ulja SAE 30
Montaža
1. Izvadite kosilicu i dodatke iz pakovanja i proverite
da li su svi delovi na broju.
2. Pričvrstite donju potisnu šipku (4a) sa obe strane
kosilice pomoću jednog zavrtnja sa okruglom
glavom (a), 1 podloške (b), 1 plastične zvezdaste
navrtke (5). Pobrinite se da sajla koja će kasnije
biti pričvršćena ne stoji na putu (sl. 2-3).
3. Pričvrstite gornju potisnu šipku (4) na donju
potisnu šipku (4a) sa obe strane pomoću jednog
zavrtnja sa okruglom glavom (a), 1 podloške (b), 1
plastične zvezdaste navrtke (5) (sl. 4-5).
4. Okačite ručku startera sa sajlom (17) na
predviđenu kuku kao što je prikazano na sl. 6.
5. Pričvrstite kablove na potisnu šipku pomoću
priloženih stezaljki za kablove (18) (sl. 7).
6. Otvorite korpu za sakupljanje (16) i zakačite
plastične kopče na okvir. (Sl. 8)
7. Košenje sa korpom za prikupljanje:
Podignite klapnu za izbacivanje (15) jednom
rukom i okačite korpu za prikupljanje (16) kao što
je prikazano na sl. 9.
Podešavanje visine rezanja
m Pažnja! Podešavanje visine rezanja može se
vršiti samo sa ugašenim motorom i odvojenim
konektorom svećice za paljenje.
• Pre nego što počnete da kosite, uverite se da rezni
alati nisu tupi i da sredstva za pričvršćivanje nisu
oštećena.
• Ako je potrebno, zamenite tupe i/ili oštećene
rezne alate u celini kako biste izbegli stvaranje
neuravnoteženosti. Tokom ovog testa, zaustavite
motor i odvojite konektor svećice za paljenje.
• Visina sečenja se podešava pomoću podešavanja
visine točka (sl. 13/ poz. 14). Može se podesiti 7
različitih visina rezanja.
• Povucite ručicu
spolja i podesite
za podešavanje prema
željenu visinu rezanja.
