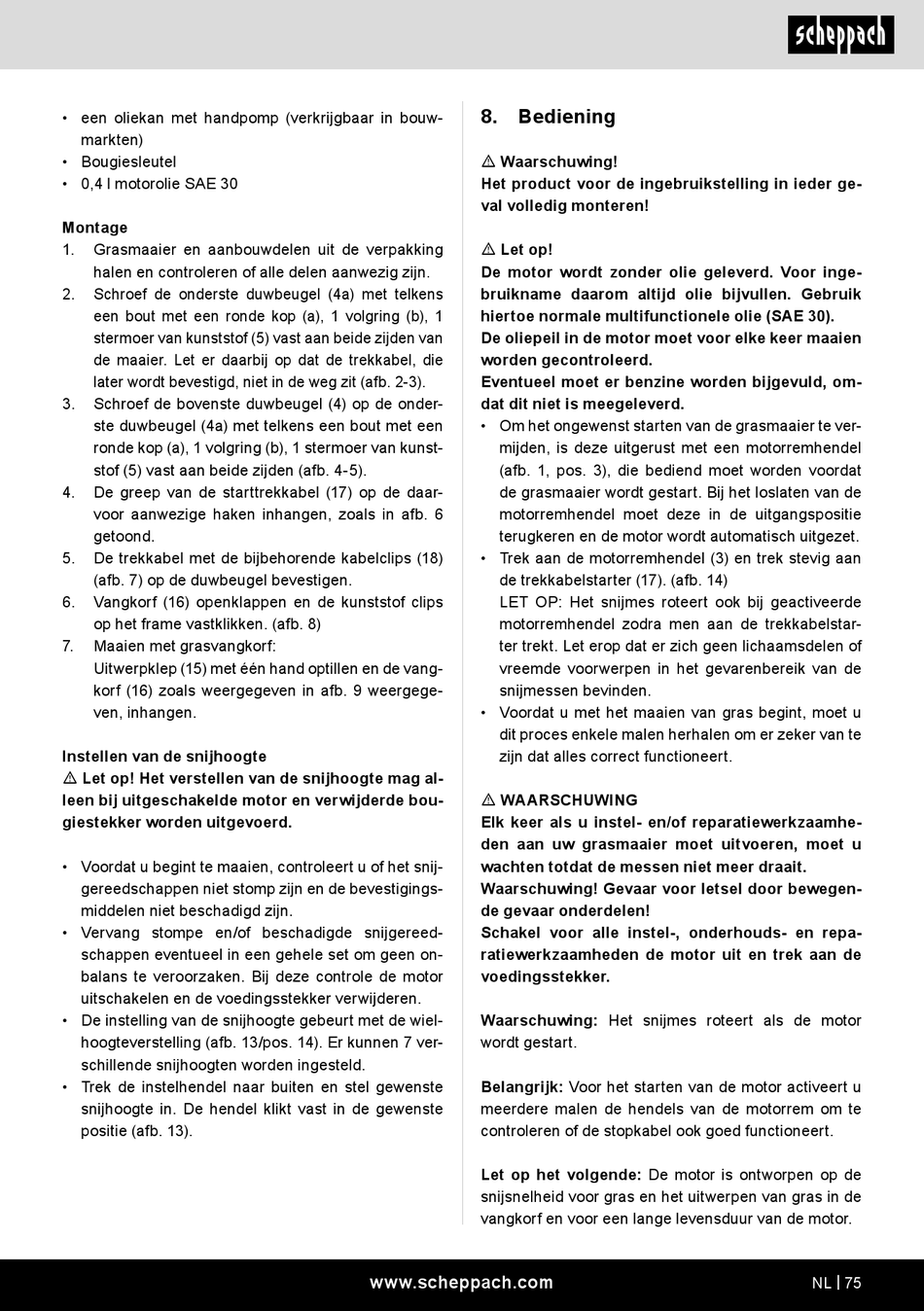

• een oliekan met handpomp (verkrijgbaar in bouw-
markten)
• Bougiesleutel
• 0,4 l motorolie SAE 30
Montage
1.
Grasmaaier en aanbouwdelen uit de verpakking
halen en controleren of alle delen aanwezig zijn.
2.
Schroef de onderste duwbeugel (4a) met telkens
een bout met een ronde kop (a), 1 volgring (b), 1
stermoer van kunststof (5) vast aan beide zijden van
de maaier. Let er daarbij op dat de trekkabel, die
later wordt bevestigd, niet in de weg zit (afb. 2-3).
3.
Schroef de bovenste duwbeugel (4) op de onder-
ste duwbeugel (4a) met telkens een bout met een
ronde kop (a), 1 volgring (b), 1 stermoer van kunst-
stof (5) vast aan beide zijden (afb. 4-5).
4.
De greep van de starttrekkabel (17) op de daar-
voor aanwezige haken inhangen, zoals in afb. 6
getoond.
5.
De trekkabel met de bijbehorende kabelclips (18)
(afb. 7) op de duwbeugel bevestigen.
6.
Vangkorf (16) openklappen en de kunststof clips
op het frame vastklikken. (afb. 8)
7.
Maaien met grasvangkorf:
Uitwerpklep (15) met één hand optillen en de vang-
korf (16) zoals weergegeven in afb. 9 weergege-
ven, inhangen.
Instellen van de snijhoogte
m Let op! Het verstellen van de snijhoogte mag al-
leen bij uitgeschakelde motor en verwijderde bou-
giestekker worden uitgevoerd.
• Voordat u begint te maaien, controleert u of het snij-
gereedschappen niet stomp zijn en de bevestigings-
middelen niet beschadigd zijn.
• Vervang stompe en/of beschadigde snijgereed-
schappen eventueel in een gehele set om geen on-
balans te veroorzaken. Bij deze controle de motor
uitschakelen en de voedingsstekker verwijderen.
• De instelling van de snijhoogte gebeurt met de wiel-
hoogteverstelling (afb. 13/pos. 14). Er kunnen 7 ver-
schillende snijhoogten worden ingesteld.
• Trek de instelhendel naar buiten en stel gewenste
snijhoogte in. De hendel klikt vast in de gewenste
positie (afb. 13).
8. Bediening
m Waarschuwing!
Het product voor de ingebruikstelling in ieder ge-
val volledig monteren!
m Let op!
De motor wordt zonder olie geleverd. Voor inge-
bruikname daarom altijd olie bijvullen. Gebruik
hiertoe normale multifunctionele olie (SAE 30).
De oliepeil in de motor moet voor elke keer maaien
worden gecontroleerd.
Eventueel moet er benzine worden bijgevuld, om-
dat dit niet is meegeleverd.
• Om het ongewenst starten van de grasmaaier te ver-
mijden, is deze uitgerust met een motorremhendel
(afb. 1, pos. 3), die bediend moet worden voordat
de grasmaaier wordt gestart. Bij het loslaten van de
motorremhendel moet deze in de uitgangspositie
terugkeren en de motor wordt automatisch uitgezet.
• Trek aan de motorremhendel (3) en trek stevig aan
de trekkabelstarter (17). (afb. 14)
LET OP: Het snijmes roteert ook bij geactiveerde
motorremhendel zodra men aan de trekkabelstar-
ter trekt. Let erop dat er zich geen lichaamsdelen of
vreemde voorwerpen in het gevarenbereik van de
snijmessen bevinden.
• Voordat u met het maaien van gras begint, moet u
dit proces enkele malen herhalen om er zeker van te
zijn dat alles correct functioneert.
m WAARSCHUWING
Elk keer als u instel- en/of reparatiewerkzaamhe-
den aan uw grasmaaier moet uitvoeren, moet u
wachten totdat de messen niet meer draait.
Waarschuwing! Gevaar voor letsel door bewegen-
de gevaar onderdelen!
Schakel voor alle instel-, onderhouds- en repa-
ratiewerkzaamheden de motor uit en trek aan de
voedingsstekker.
Waarschuwing: Het snijmes roteert als de motor
wordt gestart.
Belangrijk: Voor het starten van de motor activeert u
meerdere malen de hendels van de motorrem om te
controleren of de stopkabel ook goed functioneert.
Let op het volgende: De motor is ontworpen op de
snijsnelheid voor gras en het uitwerpen van gras in de
vangkorf en voor een lange levensduur van de motor.
www.scheppach.com
NL | 75
