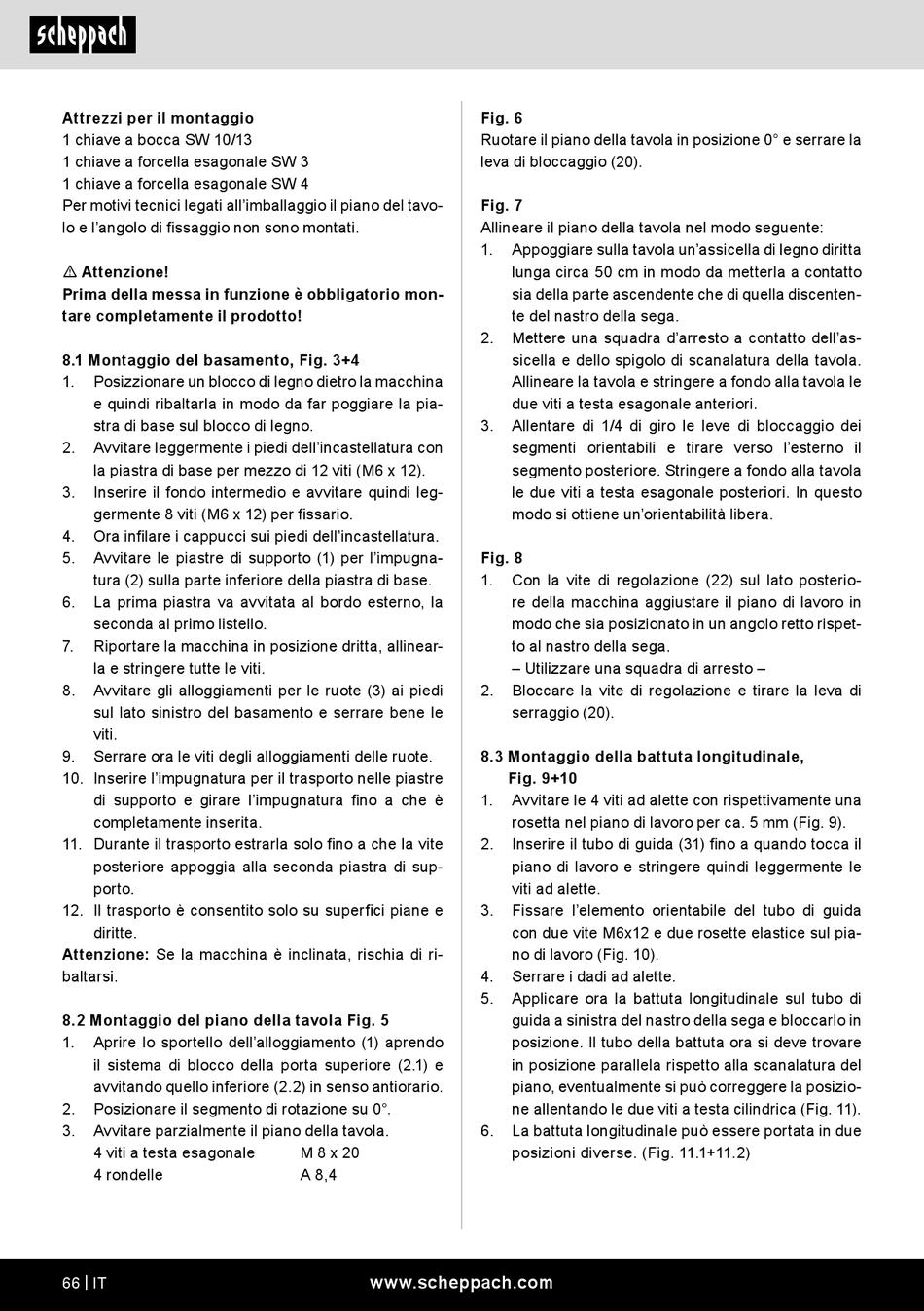

Attrezzi per il montaggio
1 chiave a bocca SW 10/13
1 chiave a forcella esagonale SW 3
1 chiave a forcella esagonale SW 4
Per motivi tecnici legati all'imballaggio il piano del tavo-
lo e l'angolo di fissaggio non sono montati.
m Attenzione!
Prima della messa in funzione è obbligatorio mon-
tare completamente il prodotto!
8.1 Montaggio del basamento, Fig. 3+4
1. Posizzionare un blocco di legno dietro la macchina
e quindi ribaltarla in modo da far poggiare la pia-
stra di base sul blocco di legno.
2. Avvitare leggermente i piedi dell'incastellatura con
la piastra di base per mezzo di 12 viti (M6 x 12).
3. Inserire il fondo intermedio e avvitare quindi leg-
germente 8 viti (M6 x 12) per fissario.
4. Ora infilare i cappucci sui piedi dell'incastellatura.
5. Avvitare le piastre di supporto (1) per l'impugna-
tura (2) sulla parte inferiore della piastra di base.
6. La prima piastra va avvitata al bordo esterno, la
seconda al primo listello.
7. Riportare la macchina in posizione dritta, allinear-
la e stringere tutte le viti.
8. Avvitare gli alloggiamenti per le ruote (3) ai piedi
sul lato sinistro del basamento e serrare bene le
viti.
9. Serrare ora le viti degli alloggiamenti delle ruote.
10. Inserire l'impugnatura per il trasporto nelle piastre
di supporto e girare l'impugnatura fino a che è
completamente inserita.
11. Durante il trasporto estrarla solo fino a che la vite
posteriore appoggia alla seconda piastra di sup-
porto.
12. Il trasporto è consentito solo su superfici piane e
diritte.
Attenzione: Se la macchina è inclinata, rischia di ri-
baltarsi.
8.2 Montaggio del piano della tavola Fig. 5
1. Aprire lo sportello dell'alloggiamento (1) aprendo
il sistema di blocco della porta superiore (2.1) e
avvitando quello inferiore (2.2) in senso antiorario.
2. Posizionare il segmento di rotazione su 0°.
3. Avvitare parzialmente il piano della tavola.
4 viti a testa esagonale
4 rondelle
