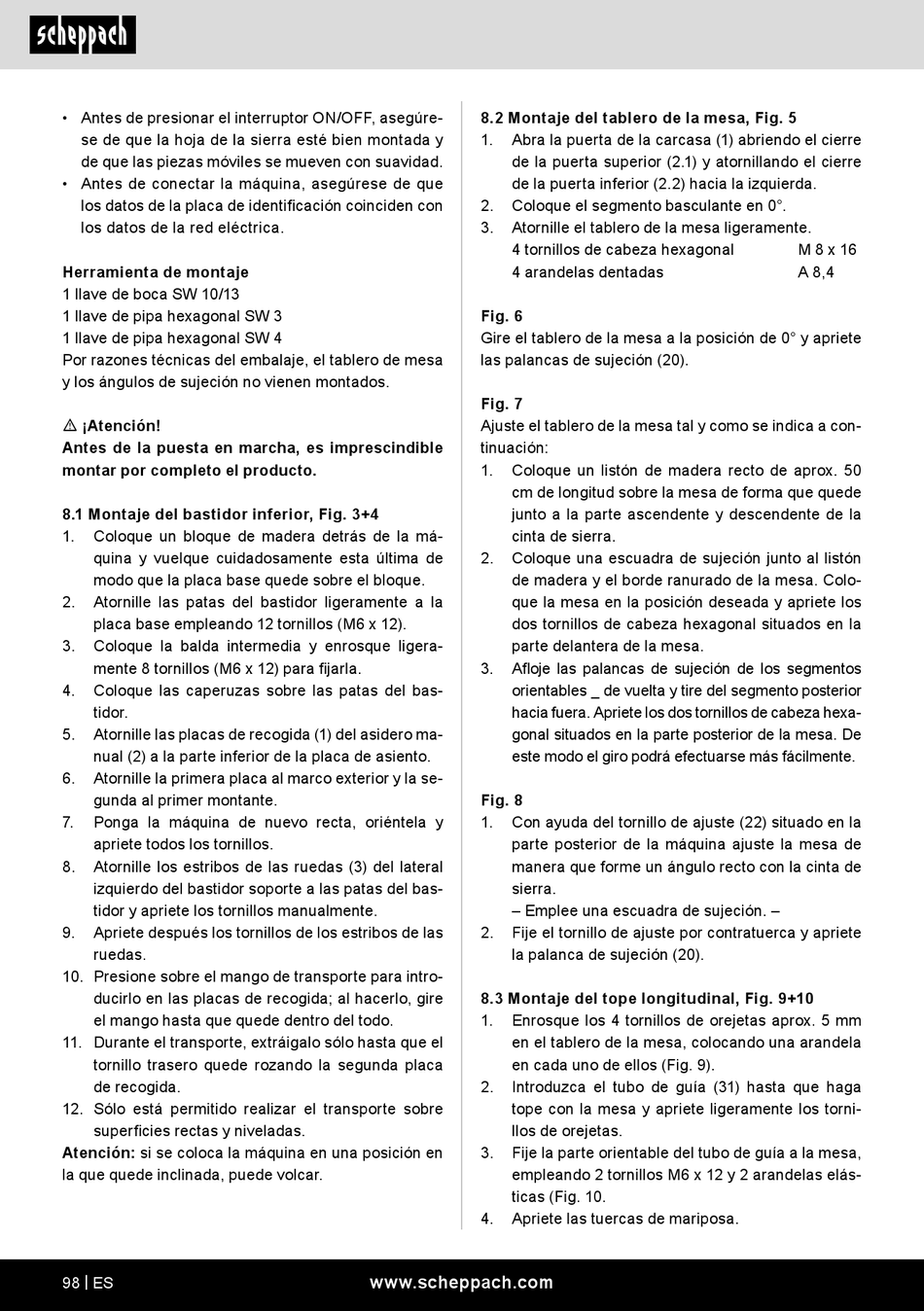

• Antes de presionar el interruptor ON/OFF, asegúre-
se de que la hoja de la sierra esté bien montada y
de que las piezas móviles se mueven con suavidad.
• Antes de conectar la máquina, asegúrese de que
los datos de la placa de identificación coinciden con
los datos de la red eléctrica.
Herramienta de montaje
1 llave de boca SW 10/13
1 llave de pipa hexagonal SW 3
1 llave de pipa hexagonal SW 4
Por razones técnicas del embalaje, el tablero de mesa
y los ángulos de sujeción no vienen montados.
m ¡Atención!
Antes de la puesta en marcha, es imprescindible
montar por completo el producto.
8.1 Montaje del bastidor inferior, Fig. 3+4
1.
Coloque un bloque de madera detrás de la má-
quina y vuelque cuidadosamente esta última de
modo que la placa base quede sobre el bloque.
2.
Atornille las patas del bastidor ligeramente a la
placa base empleando 12 tornillos (M6 x 12).
3.
Coloque la balda intermedia y enrosque ligera-
mente 8 tornillos (M6 x 12) para fijarla.
4.
Coloque las caperuzas sobre las patas del bas-
tidor.
5.
Atornille las placas de recogida (1) del asidero ma-
nual (2) a la parte inferior de la placa de asiento.
6.
Atornille la primera placa al marco exterior y la se-
gunda al primer montante.
7.
Ponga la máquina de nuevo recta, oriéntela y
apriete todos los tornillos.
8.
Atornille los estribos de las ruedas (3) del lateral
izquierdo del bastidor soporte a las patas del bas-
tidor y apriete los tornillos manualmente.
9.
Apriete después los tornillos de los estribos de las
ruedas.
10. Presione sobre el mango de transporte para intro-
ducirlo en las placas de recogida; al hacerlo, gire
el mango hasta que quede dentro del todo.
11. Durante el transporte, extráigalo sólo hasta que el
tornillo trasero quede rozando la segunda placa
de recogida.
12. Sólo está permitido realizar el transporte sobre
superficies rectas y niveladas.
Atención: si se coloca la máquina en una posición en
la que quede inclinada, puede volcar.
98 | ES
8.2 Montaje del tablero de la mesa, Fig. 5
1.
Abra la puerta de la carcasa (1) abriendo el cierre
de la puerta superior (2.1) y atornillando el cierre
de la puerta inferior (2.2) hacia la izquierda.
2.
Coloque el segmento basculante en 0°.
3.
Atornille el tablero de la mesa ligeramente.
4 tornillos de cabeza hexagonal
4 arandelas dentadas
Fig. 6
Gire el tablero de la mesa a la posición de 0° y apriete
las palancas de sujeción (20).
Fig. 7
Ajuste el tablero de la mesa tal y como se indica a con-
tinuación:
1.
Coloque un listón de madera recto de aprox. 50
cm de longitud sobre la mesa de forma que quede
junto a la parte ascendente y descendente de la
cinta de sierra.
2.
Coloque una escuadra de sujeción junto al listón
de madera y el borde ranurado de la mesa. Colo-
que la mesa en la posición deseada y apriete los
dos tornillos de cabeza hexagonal situados en la
parte delantera de la mesa.
3.
Afloje las palancas de sujeción de los segmentos
orientables _ de vuelta y tire del segmento posterior
hacia fuera. Apriete los dos tornillos de cabeza hexa-
gonal situados en la parte posterior de la mesa. De
este modo el giro podrá efectuarse más fácilmente.
Fig. 8
1.
Con ayuda del tornillo de ajuste (22) situado en la
parte posterior de la máquina ajuste la mesa de
manera que forme un ángulo recto con la cinta de
sierra.
– Emplee una escuadra de sujeción. –
2.
Fije el tornillo de ajuste por contratuerca y apriete
la palanca de sujeción (20).
8.3 Montaje del tope longitudinal, Fig. 9+10
1.
Enrosque los 4 tornillos de orejetas aprox. 5 mm
en el tablero de la mesa, colocando una arandela
en cada uno de ellos (Fig. 9).
2.
Introduzca el tubo de guía (31) hasta que haga
tope con la mesa y apriete ligeramente los torni-
llos de orejetas.
3.
Fije la parte orientable del tubo de guía a la mesa,
empleando 2 tornillos M6 x 12 y 2 arandelas elás-
ticas (Fig. 10.
4.
Apriete las tuercas de mariposa.
