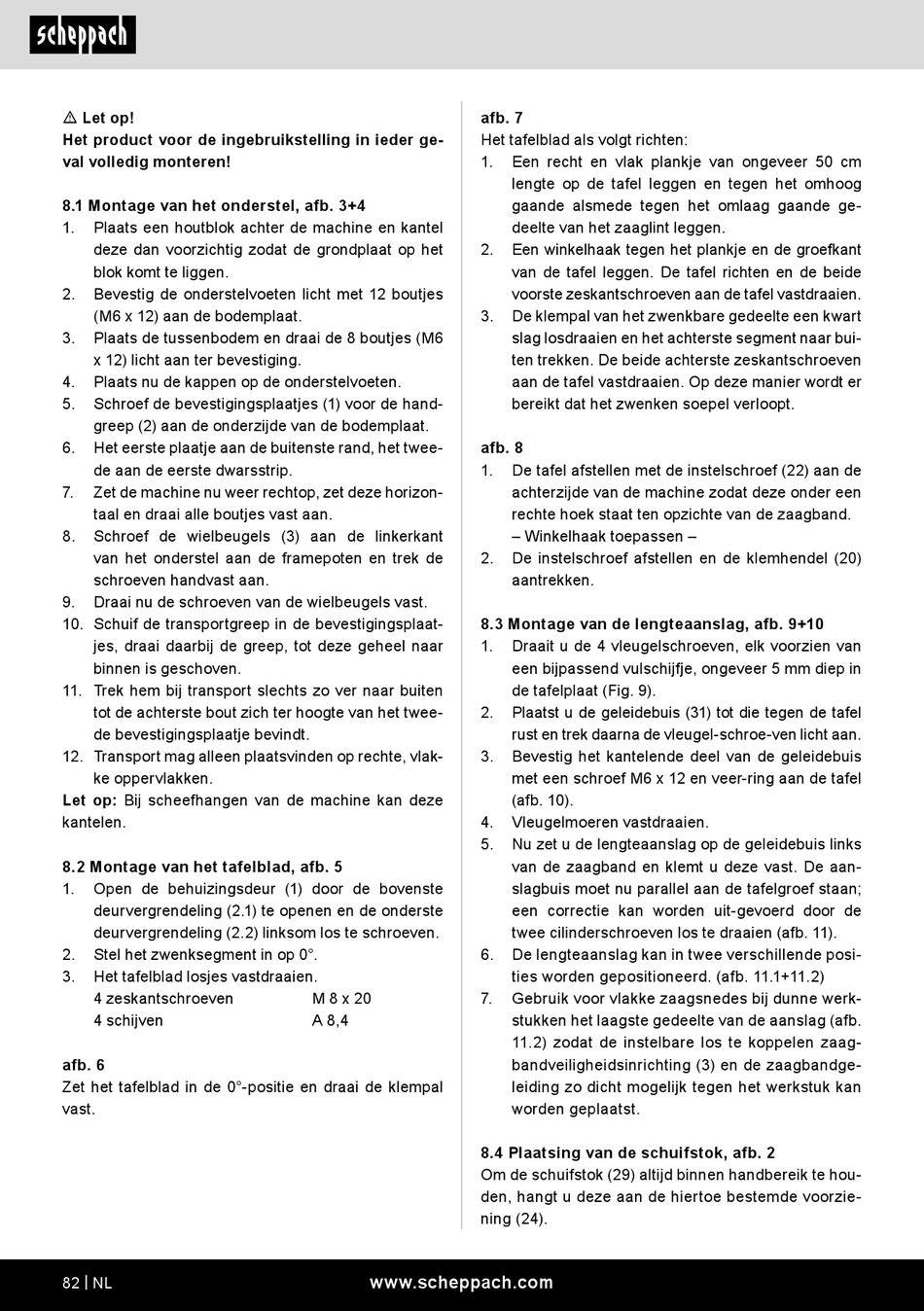

Scheppach BASA4 Originalbetriebsanleitung Seite 82

m Let op!
Het product voor de ingebruikstelling in ieder ge-
val volledig monteren!
8.1 Montage van het onderstel, afb. 3+4
1. Plaats een houtblok achter de machine en kantel
deze dan voorzichtig zodat de grondplaat op het
blok komt te liggen.
2. Bevestig de onderstelvoeten licht met 12 boutjes
(M6 x 12) aan de bodemplaat.
3. Plaats de tussenbodem en draai de 8 boutjes (M6
x 12) licht aan ter bevestiging.
4. Plaats nu de kappen op de onderstelvoeten.
5. Schroef de bevestigingsplaatjes (1) voor de hand-
greep (2) aan de onderzijde van de bodemplaat.
6. Het eerste plaatje aan de buitenste rand, het twee-
de aan de eerste dwarsstrip.
7. Zet de machine nu weer rechtop, zet deze horizon-
taal en draai alle boutjes vast aan.
8. Schroef de wielbeugels (3) aan de linkerkant
van het onderstel aan de framepoten en trek de
schroeven handvast aan.
9. Draai nu de schroeven van de wielbeugels vast.
10. Schuif de transportgreep in de bevestigingsplaat-
jes, draai daarbij de greep, tot deze geheel naar
binnen is geschoven.
11. Trek hem bij transport slechts zo ver naar buiten
tot de achterste bout zich ter hoogte van het twee-
de bevestigingsplaatje bevindt.
12. Transport mag alleen plaatsvinden op rechte, vlak-
ke oppervlakken.
Let op: Bij scheefhangen van de machine kan deze
kantelen.
8.2 Montage van het tafelblad, afb. 5
1. Open de behuizingsdeur (1) door de bovenste
deurvergrendeling (2.1) te openen en de onderste
deurvergrendeling (2.2) linksom los te schroeven.
2. Stel het zwenksegment in op 0°.
3. Het tafelblad losjes vastdraaien.
4 zeskantschroeven
4 schijven
afb. 6
Zet het tafelblad in de 0°-positie en draai de klempal
vast.
82 | NL
afb. 7
Het tafelblad als volgt richten:
1.
2.
3.
afb. 8
1.
2.
8.3 Montage van de lengteaanslag, afb. 9+10
1.
2.
3.
4.
5.
6.
M 8 x 20 7.
A 8,4
8.4 Plaatsing van de schuifstok, afb. 2
Om de schuifstok (29) altijd binnen handbereik te hou-
den, hangt u deze aan de hiertoe bestemde voorzie-
ning (24).
www.scheppach.com
Een recht en vlak plankje van ongeveer 50 cm
lengte op de tafel leggen en tegen het omhoog
gaande alsmede tegen het omlaag gaande ge-
deelte van het zaaglint leggen.
Een winkelhaak tegen het plankje en de groefkant
van de tafel leggen. De tafel richten en de beide
voorste zeskantschroeven aan de tafel vastdraaien.
De klempal van het zwenkbare gedeelte een kwart
slag losdraaien en het achterste segment naar bui-
ten trekken. De beide achterste zeskant schroeven
aan de tafel vastdraaien. Op deze manier wordt er
bereikt dat het zwenken soepel verloopt.
De tafel afstellen met de instelschroef (22) aan de
achterzijde van de machine zodat deze onder een
rechte hoek staat ten opzichte van de zaagband.
– Winkelhaak toepassen –
De instelschroef afstellen en de klemhendel (20)
aantrekken.
Draait u de 4 vleugelschroeven, elk voorzien van
een bijpassend vulschijfje, ongeveer 5 mm diep in
de tafelplaat (Fig. 9).
Plaatst u de geleidebuis (31) tot die tegen de tafel
rust en trek daarna de vleugel-schroe-ven licht aan.
Bevestig het kantelende deel van de geleidebuis
met een schroef M6 x 12 en veer-ring aan de tafel
(afb. 10).
Vleugelmoeren vastdraaien.
Nu zet u de lengteaanslag op de geleidebuis links
van de zaagband en klemt u deze vast. De aan-
slagbuis moet nu parallel aan de tafelgroef staan;
een correctie kan worden uit-gevoerd door de
twee cilinderschroeven los te draaien (afb. 11).
De lengteaanslag kan in twee verschillende posi-
ties worden gepositioneerd. (afb. 11.1+11.2)
Gebruik voor vlakke zaagsnedes bij dunne werk-
stukken het laagste gedeelte van de aanslag (afb.
11.2) zodat de instelbare los te koppelen zaag-
bandveiligheidsinrichting (3) en de zaagbandge-
leiding zo dicht mogelijk tegen het werkstuk kan
worden geplaatst.
