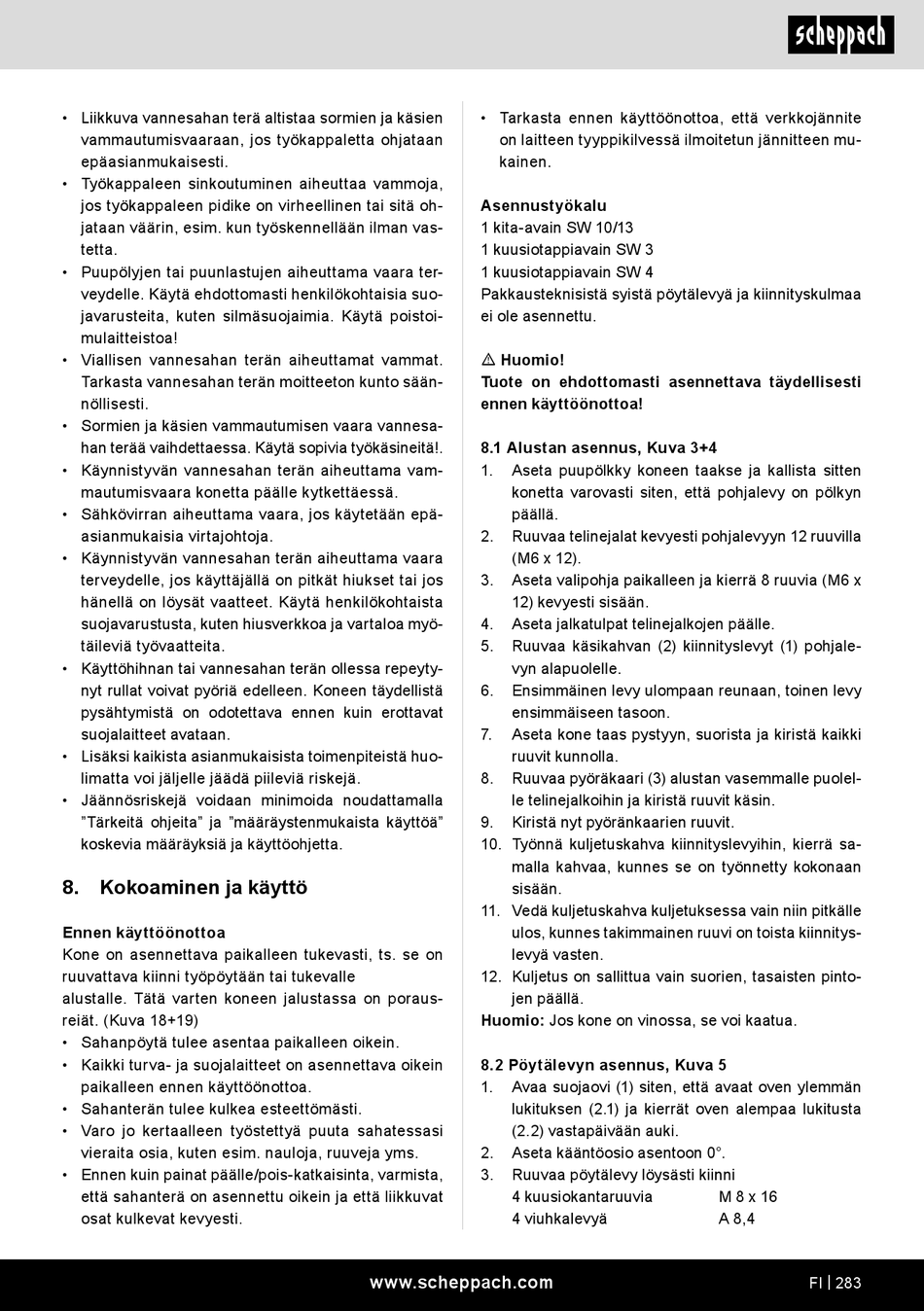

• Liikkuva vannesahan terä altistaa sormien ja käsien
vammautumisvaaraan, jos työkappaletta ohjataan
epäasianmukaisesti.
• Työkappaleen sinkoutuminen aiheuttaa vammoja,
jos työkappaleen pidike on virheellinen tai sitä oh-
jataan väärin, esim. kun työskennellään ilman vas-
tetta.
• Puupölyjen tai puunlastujen aiheuttama vaara ter-
veydelle. Käytä ehdottomasti henkilökohtaisia suo-
javarusteita, kuten silmäsuojaimia. Käytä poistoi-
mulaitteistoa!
• Viallisen vannesahan terän aiheuttamat vammat.
Tarkasta vannesahan terän moitteeton kunto sään-
nöllisesti.
• Sormien ja käsien vammautumisen vaara vannesa-
han terää vaihdettaessa. Käytä sopivia työkäsineitä!.
• Käynnistyvän vannesahan terän aiheuttama vam-
mautumisvaara konetta päälle kytkettäessä.
• Sähkövirran aiheuttama vaara, jos käytetään epä-
asianmukaisia virtajohtoja.
• Käynnistyvän vannesahan terän aiheuttama vaara
terveydelle, jos käyttäjällä on pitkät hiukset tai jos
hänellä on löysät vaatteet. Käytä henkilökohtaista
suojavarustusta, kuten hiusverkkoa ja vartaloa myö-
täileviä työvaatteita.
• Käyttöhihnan tai vannesahan terän ollessa repeyty-
nyt rullat voivat pyöriä edelleen. Koneen täydellistä
pysähtymistä on odotettava ennen kuin erottavat
suojalaitteet avataan.
• Lisäksi kaikista asianmukaisista toimenpiteistä huo-
limatta voi jäljelle jäädä piileviä riskejä.
• Jäännösriskejä voidaan minimoida noudattamalla
"Tärkeitä ohjeita" ja "määräystenmukaista käyttöä"
koskevia määräyksiä ja käyttöohjetta.
8. Kokoaminen ja käyttö
Ennen käyttöönottoa
Kone on asennettava paikalleen tukevasti, ts. se on
ruuvattava kiinni työpöytään tai tukevalle
alustalle. Tätä varten koneen jalustassa on poraus-
reiät. (Kuva 18+19)
• Sahanpöytä tulee asentaa paikalleen oikein.
• Kaikki turva- ja suojalaitteet on asennettava oikein
paikalleen ennen käyttöönottoa.
• Sahanterän tulee kulkea esteettömästi.
• Varo jo kertaalleen työstettyä puuta sahatessasi
vieraita osia, kuten esim. nauloja, ruuveja yms.
• Ennen kuin painat päälle/pois-katkaisinta, varmista,
että sahanterä on asennettu oikein ja että liikkuvat
osat kulkevat kevyesti.
• Tarkasta ennen käyttöönottoa, että verkkojännite
on laitteen tyyppikilvessä ilmoitetun jännitteen mu-
kainen.
Asennustyökalu
1 kita-avain SW 10/13
1 kuusiotappiavain SW 3
1 kuusiotappiavain SW 4
Pakkausteknisistä syistä pöytälevyä ja kiinnityskulmaa
ei ole asennettu.
m Huomio!
Tuote on ehdottomasti asennettava täydellisesti
ennen käyttöönottoa!
8.1 Alustan asennus, Kuva 3+4
1. Aseta puupölkky koneen taakse ja kallista sitten
konetta varovasti siten, että pohjalevy on pölkyn
päällä.
2. Ruuvaa telinejalat kevyesti pohjalevyyn 12 ruuvilla
(M6 x 12).
3. Aseta valipohja paikalleen ja kierrä 8 ruuvia (M6 x
12) kevyesti sisään.
4. Aseta jalkatulpat telinejalkojen päälle.
5. Ruuvaa käsikahvan (2) kiinnityslevyt (1) pohjale-
vyn alapuolelle.
6. Ensimmäinen levy ulompaan reunaan, toinen levy
ensimmäiseen tasoon.
7. Aseta kone taas pystyyn, suorista ja kiristä kaikki
ruuvit kunnolla.
8. Ruuvaa pyöräkaari (3) alustan vasemmalle puolel-
le telinejalkoihin ja kiristä ruuvit käsin.
9. Kiristä nyt pyöränkaarien ruuvit.
10. Työnnä kuljetuskahva kiinnityslevyihin, kierrä sa-
malla kahvaa, kunnes se on työnnetty kokonaan
sisään.
11. Vedä kuljetuskahva kuljetuksessa vain niin pitkälle
ulos, kunnes takimmainen ruuvi on toista kiinnitys-
levyä vasten.
12. Kuljetus on sallittua vain suorien, tasaisten pinto-
jen päällä.
Huomio: Jos kone on vinossa, se voi kaatua.
8.2 Pöytälevyn asennus, Kuva 5
1. Avaa suojaovi (1) siten, että avaat oven ylemmän
lukituksen (2.1) ja kierrät oven alempaa lukitusta
(2.2) vastapäivään auki.
2. Aseta kääntöosio asentoon 0°.
3. Ruuvaa pöytälevy löysästi kiinni
4 kuusiokantaruuvia
4 viuhkalevyä
www.scheppach.com
M 8 x 16
A 8,4
FI | 283
