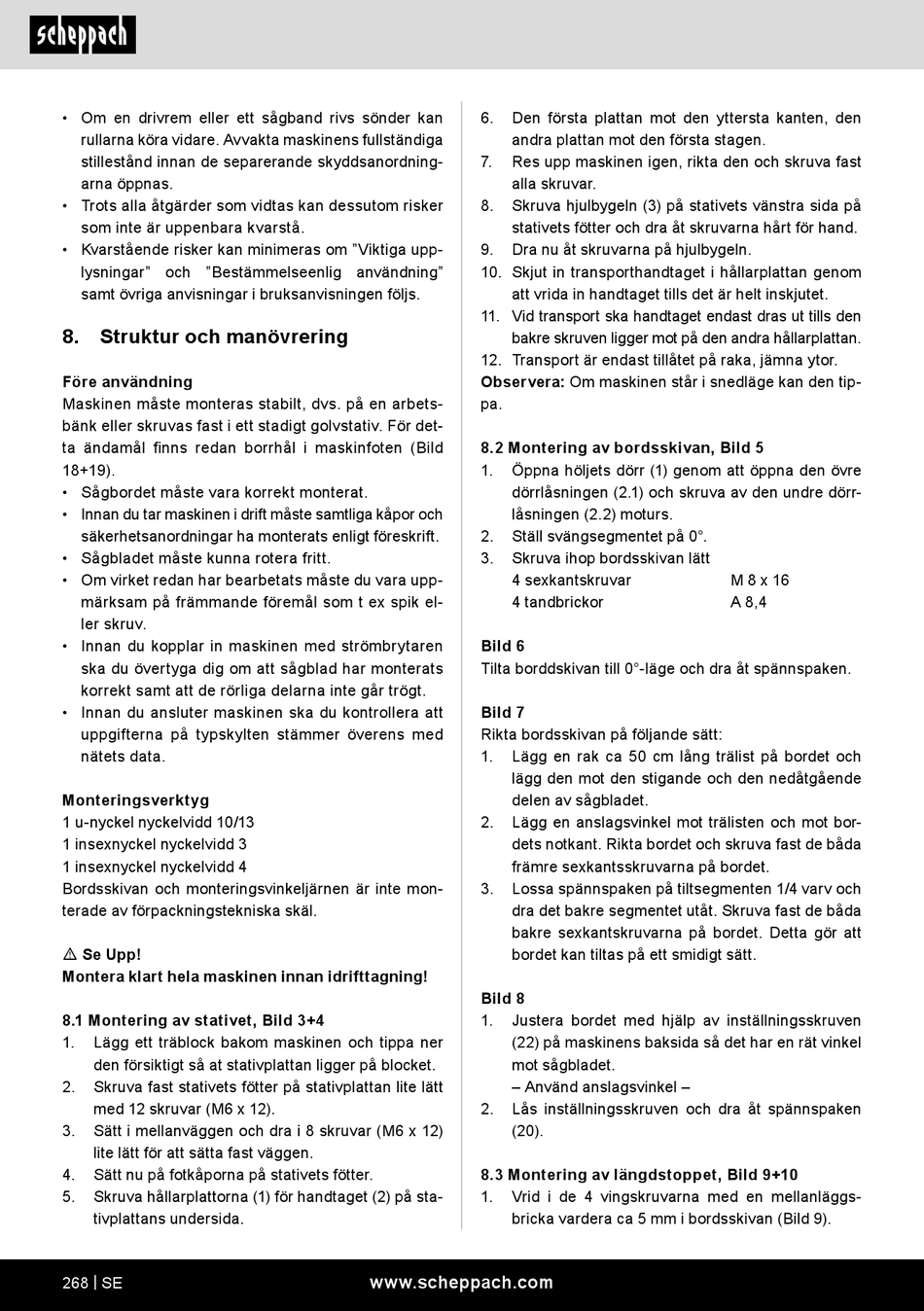

• Om en drivrem eller ett sågband rivs sönder kan
rullarna köra vidare. Avvakta maskinens fullständiga
stillestånd innan de separerande skyddsanordning-
arna öppnas.
• Trots alla åtgärder som vidtas kan dessutom risker
som inte är uppenbara kvarstå.
• Kvarstående risker kan minimeras om "Viktiga upp-
lysningar" och "Bestämmelseenlig användning"
samt övriga anvisningar i bruksanvisningen följs.
8. Struktur och manövrering
Före användning
Maskinen måste monteras stabilt, dvs. på en arbets-
bänk eller skruvas fast i ett stadigt golvstativ. För det-
ta ändamål finns redan borrhål i maskinfoten (Bild
18+19).
• Sågbordet måste vara korrekt monterat.
• Innan du tar maskinen i drift måste samtliga kåpor och
säkerhetsanordningar ha monterats enligt föreskrift.
• Sågbladet måste kunna rotera fritt.
• Om virket redan har bearbetats måste du vara upp-
märksam på främmande föremål som t ex spik el-
ler skruv.
• Innan du kopplar in maskinen med strömbrytaren
ska du övertyga dig om att sågblad har monterats
korrekt samt att de rörliga delarna inte går trögt.
• Innan du ansluter maskinen ska du kontrollera att
uppgifterna på typskylten stämmer överens med
nätets data.
Monteringsverktyg
1 u-nyckel nyckelvidd 10/13
1 insexnyckel nyckelvidd 3
1 insexnyckel nyckelvidd 4
Bordsskivan och monteringsvinkeljärnen är inte mon-
terade av förpackningstekniska skäl.
m Se Upp!
Montera klart hela maskinen innan idrifttagning!
8.1 Montering av stativet, Bild 3+4
1. Lägg ett träblock bakom maskinen och tippa ner
den försiktigt så at stativplattan ligger på blocket.
2. Skruva fast stativets fötter på stativplattan lite lätt
med 12 skruvar (M6 x 12).
3. Sätt i mellanväggen och dra i 8 skruvar (M6 x 12)
lite lätt för att sätta fast väggen.
4. Sätt nu på fotkåporna på stativets fötter.
5. Skruva hållarplattorna (1) för handtaget (2) på sta-
tivplattans undersida.
268 | SE
6. Den första plattan mot den yttersta kanten, den
andra plattan mot den första stagen.
7. Res upp maskinen igen, rikta den och skruva fast
alla skruvar.
8. Skruva hjulbygeln (3) på stativets vänstra sida på
stativets fötter och dra åt skruvarna hårt för hand.
9. Dra nu åt skruvarna på hjulbygeln.
10. Skjut in transporthandtaget i hållarplattan genom
att vrida in handtaget tills det är helt inskjutet.
11. Vid transport ska handtaget endast dras ut tills den
bakre skruven ligger mot på den andra hållarplattan.
12. Transport är endast tillåtet på raka, jämna ytor.
Observera: Om maskinen står i snedläge kan den tip-
pa.
8.2 Montering av bordsskivan, Bild 5
1. Öppna höljets dörr (1) genom att öppna den övre
dörrlåsningen (2.1) och skruva av den undre dörr-
låsningen (2.2) moturs.
2. Ställ svängsegmentet på 0°.
3. Skruva ihop bordsskivan lätt
4 sexkantskruvar
4 tandbrickor
Bild 6
Tilta borddskivan till 0°-läge och dra åt spännspaken.
Bild 7
Rikta bordsskivan på följande sätt:
1. Lägg en rak ca 50 cm lång trälist på bordet och
lägg den mot den stigande och den nedåtgående
delen av sågbladet.
2. Lägg en anslagsvinkel mot trälisten och mot bor-
dets notkant. Rikta bordet och skruva fast de båda
främre sexkantsskruvarna på bordet.
3. Lossa spännspaken på tiltsegmenten 1/4 varv och
dra det bakre segmentet utåt. Skruva fast de båda
bakre sexkantskruvarna på bordet. Detta gör att
bordet kan tiltas på ett smidigt sätt.
Bild 8
1. Justera bordet med hjälp av inställningsskruven
(22) på maskinens baksida så det har en rät vinkel
mot sågbladet.
– Använd anslagsvinkel –
2. Lås inställningsskruven och dra åt spännspaken
(20).
8.3 Montering av längdstoppet, Bild 9+10
1. Vrid i de 4 vingskruvarna med en mellanläggs-
bricka vardera ca 5 mm i bordsskivan (Bild 9).
www.scheppach.com
M 8 x 16
A 8,4
