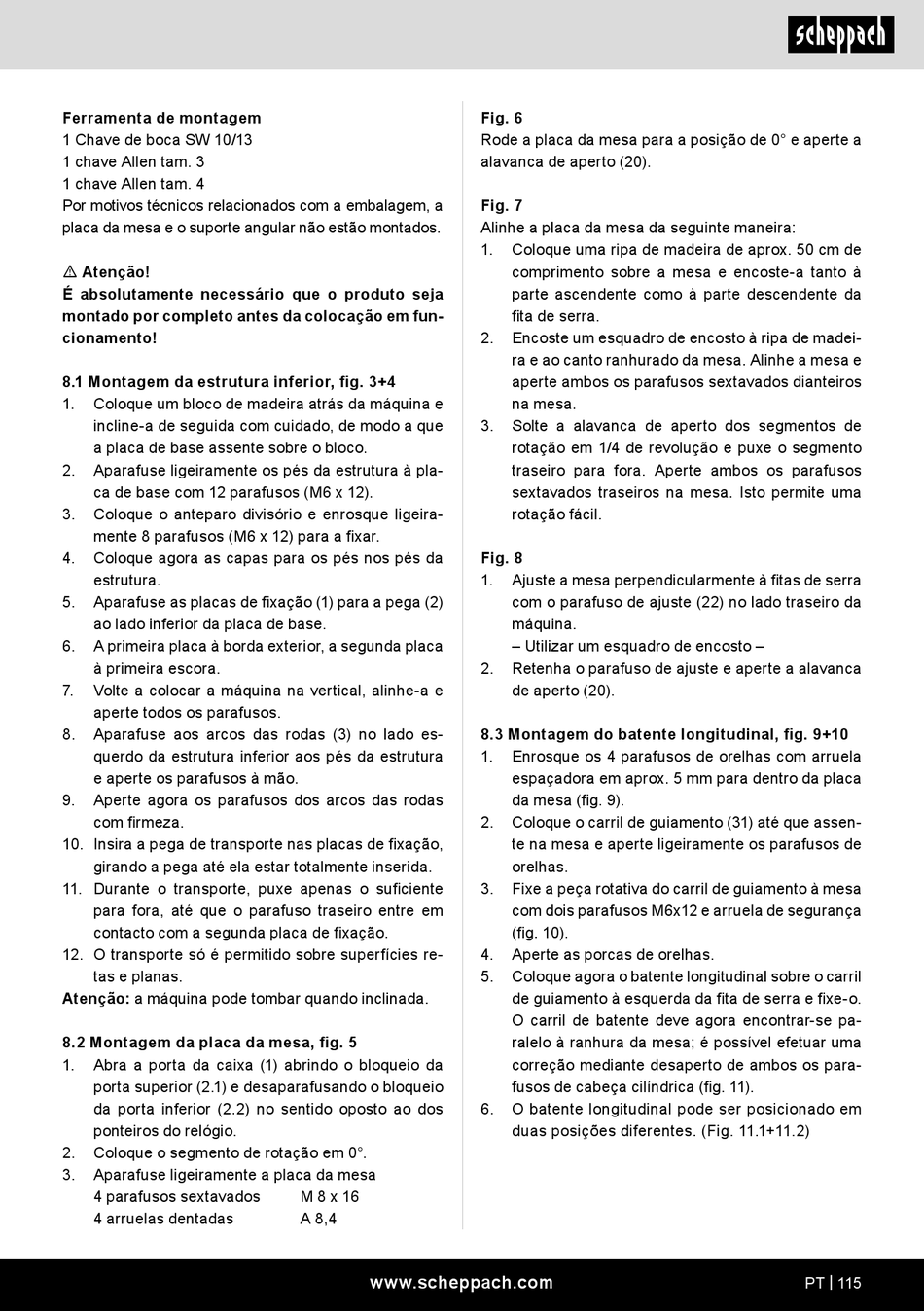

Ferramenta de montagem
1 Chave de boca SW 10/13
1 chave Allen tam. 3
1 chave Allen tam. 4
Por motivos técnicos relacionados com a embalagem, a
placa da mesa e o suporte angular não estão montados.
m Atenção!
É absolutamente necessário que o produto seja
montado por completo antes da colocação em fun-
cionamento!
8.1 Montagem da estrutura inferior, fig. 3+4
1. Coloque um bloco de madeira atrás da máquina e
incline-a de seguida com cuidado, de modo a que
a placa de base assente sobre o bloco.
2. Aparafuse ligeiramente os pés da estrutura à pla-
ca de base com 12 parafusos (M6 x 12).
3. Coloque o anteparo divisório e enrosque ligeira-
mente 8 parafusos (M6 x 12) para a fixar.
4. Coloque agora as capas para os pés nos pés da
estrutura.
5. Aparafuse as placas de fixação (1) para a pega (2)
ao lado inferior da placa de base.
6. A primeira placa à borda exterior, a segunda placa
à primeira escora.
7. Volte a colocar a máquina na vertical, alinhe-a e
aperte todos os parafusos.
8. Aparafuse aos arcos das rodas (3) no lado es-
querdo da estrutura inferior aos pés da estrutura
e aperte os parafusos à mão.
9. Aperte agora os parafusos dos arcos das rodas
com firmeza.
10. Insira a pega de transporte nas placas de fixação,
girando a pega até ela estar totalmente inserida.
11. Durante o transporte, puxe apenas o suficiente
para fora, até que o parafuso traseiro entre em
contacto com a segunda placa de fixação.
12. O transporte só é permitido sobre superfícies re-
tas e planas.
Atenção: a máquina pode tombar quando inclinada.
8.2 Montagem da placa da mesa, fig. 5
1. Abra a porta da caixa (1) abrindo o bloqueio da
porta superior (2.1) e desaparafusando o bloqueio
da porta inferior (2.2) no sentido oposto ao dos
ponteiros do relógio.
2. Coloque o segmento de rotação em 0°.
3. Aparafuse ligeiramente a placa da mesa
4 parafusos sextavados
4 arruelas dentadas
M 8 x 16
A 8,4
www.scheppach.com
Fig. 6
Rode a placa da mesa para a posição de 0° e aperte a
alavanca de aperto (20).
Fig. 7
Alinhe a placa da mesa da seguinte maneira:
1. Coloque uma ripa de madeira de aprox. 50 cm de
comprimento sobre a mesa e encoste-a tanto à
parte ascendente como à parte descendente da
fita de serra.
2. Encoste um esquadro de encosto à ripa de madei-
ra e ao canto ranhurado da mesa. Alinhe a mesa e
aperte ambos os parafusos sextavados dianteiros
na mesa.
3. Solte a alavanca de aperto dos segmentos de
rotação em 1/4 de revolução e puxe o segmento
traseiro para fora. Aperte ambos os parafusos
sextavados traseiros na mesa. Isto permite uma
rotação fácil.
Fig. 8
1. Ajuste a mesa perpendicularmente à fitas de serra
com o parafuso de ajuste (22) no lado traseiro da
máquina.
– Utilizar um esquadro de encosto –
2. Retenha o parafuso de ajuste e aperte a alavanca
de aperto (20).
8.3 Montagem do batente longitudinal, fig. 9+10
1. Enrosque os 4 parafusos de orelhas com arruela
espaçadora em aprox. 5 mm para dentro da placa
da mesa (fig. 9).
2. Coloque o carril de guiamento (31) até que assen-
te na mesa e aperte ligeiramente os parafusos de
orelhas.
3. Fixe a peça rotativa do carril de guiamento à mesa
com dois parafusos M6x12 e arruela de segurança
(fig. 10).
4. Aperte as porcas de orelhas.
5. Coloque agora o batente longitudinal sobre o carril
de guiamento à esquerda da fita de serra e fixe-o.
O carril de batente deve agora encontrar-se pa-
ralelo à ranhura da mesa; é possível efetuar uma
correção mediante desaperto de ambos os para-
fusos de cabeça cilíndrica (fig. 11).
6. O batente longitudinal pode ser posicionado em
duas posições diferentes. (Fig. 11.1+11.2)
