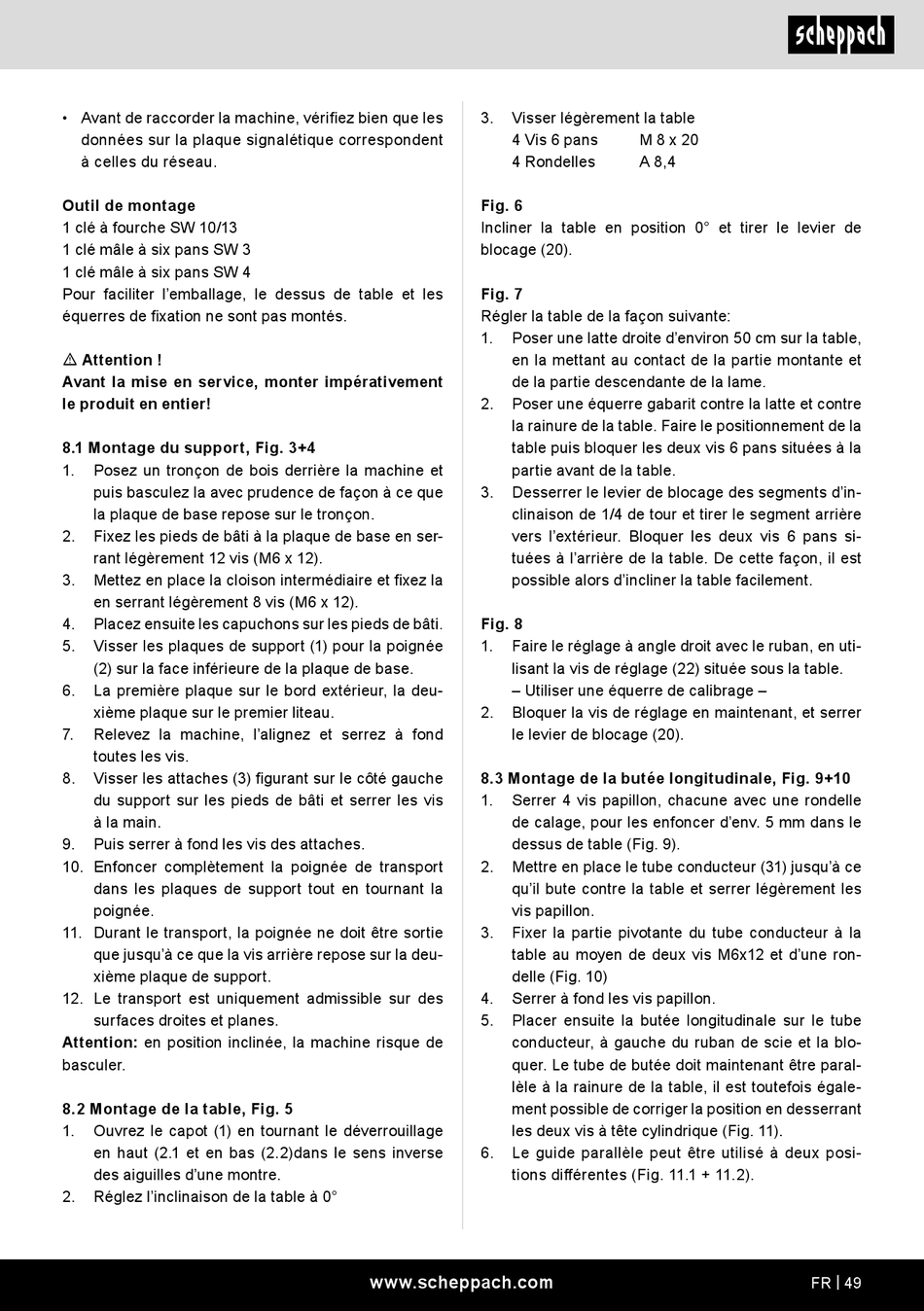

Scheppach BASA4 Originalbetriebsanleitung Seite 49

• Avant de raccorder la machine, vérifiez bien que les
données sur la plaque signalétique correspondent
à celles du réseau.
Outil de montage
1 clé à fourche SW 10/13
1 clé mâle à six pans SW 3
1 clé mâle à six pans SW 4
Pour faciliter l'emballage, le dessus de table et les
équerres de fixation ne sont pas montés.
m Attention !
Avant la mise en service, monter impérativement
le produit en entier!
8.1 Montage du support, Fig. 3+4
1. Posez un tronçon de bois derrière la machine et
puis basculez la avec prudence de façon à ce que
la plaque de base repose sur le tronçon.
2. Fixez les pieds de bâti à la plaque de base en ser-
rant légèrement 12 vis (M6 x 12).
3. Mettez en place la cloison intermédiaire et fixez la
en serrant légèrement 8 vis (M6 x 12).
4. Placez ensuite les capuchons sur les pieds de bâti.
5. Visser les plaques de support (1) pour la poignée
(2) sur la face inférieure de la plaque de base.
6. La première plaque sur le bord extérieur, la deu-
xième plaque sur le premier liteau.
7. Relevez la machine, l'alignez et serrez à fond
toutes les vis.
8. Visser les attaches (3) figurant sur le côté gauche
du support sur les pieds de bâti et serrer les vis
à la main.
9. Puis serrer à fond les vis des attaches.
10. Enfoncer complètement la poignée de transport
dans les plaques de support tout en tournant la
poignée.
11. Durant le transport, la poignée ne doit être sortie
que jusqu'à ce que la vis arrière repose sur la deu-
xième plaque de support.
12. Le transport est uniquement admissible sur des
surfaces droites et planes.
Attention: en position inclinée, la machine risque de
basculer.
8.2 Montage de la table, Fig. 5
1. Ouvrez le capot (1) en tournant le déverrouillage
en haut (2.1 et en bas (2.2)dans le sens inverse
des aiguilles d'une montre.
2. Réglez l'inclinaison de la table à 0°
3. Visser légèrement la table
4 Vis 6 pans
4 Rondelles
Fig. 6
Incliner la table en position 0° et tirer le levier de
blocage (20).
Fig. 7
Régler la table de la façon suivante:
1. Poser une latte droite d'environ 50 cm sur la table,
en la mettant au contact de la partie montante et
de la partie descendante de la lame.
2. Poser une équerre gabarit contre la latte et contre
la rainure de la table. Faire le positionnement de la
table puis bloquer les deux vis 6 pans situées à la
partie avant de la table.
3. Desserrer le levier de blocage des segments d'in-
clinaison de 1/4 de tour et tirer le segment arrière
vers l'extérieur. Bloquer les deux vis 6 pans si-
tuées à l'arrière de la table. De cette façon, il est
possible alors d'incliner la table facilement.
Fig. 8
1. Faire le réglage à angle droit avec le ruban, en uti-
lisant la vis de réglage (22) située sous la table.
– Utiliser une équerre de calibrage –
2. Bloquer la vis de réglage en maintenant, et serrer
le levier de blocage (20).
8.3 Montage de la butée longitudinale, Fig. 9+10
1. Serrer 4 vis papillon, chacune avec une rondelle
de calage, pour les enfoncer d'env. 5 mm dans le
dessus de table (Fig. 9).
2. Mettre en place le tube conducteur (31) jusqu'à ce
qu'il bute contre la table et serrer légèrement les
vis papillon.
3. Fixer la partie pivotante du tube conducteur à la
table au moyen de deux vis M6x12 et d'une ron-
delle (Fig. 10)
4. Serrer à fond les vis papillon.
5. Placer ensuite la butée longitudinale sur le tube
conducteur, à gauche du ruban de scie et la blo-
quer. Le tube de butée doit maintenant être paral-
lèle à la rainure de la table, il est toutefois égale-
ment possible de corriger la position en desserrant
les deux vis à tête cylindrique (Fig. 11).
6. Le guide parallèle peut être utilisé à deux posi-
tions différentes (Fig. 11.1 + 11.2).
www.scheppach.com
M 8 x 20
A 8,4
