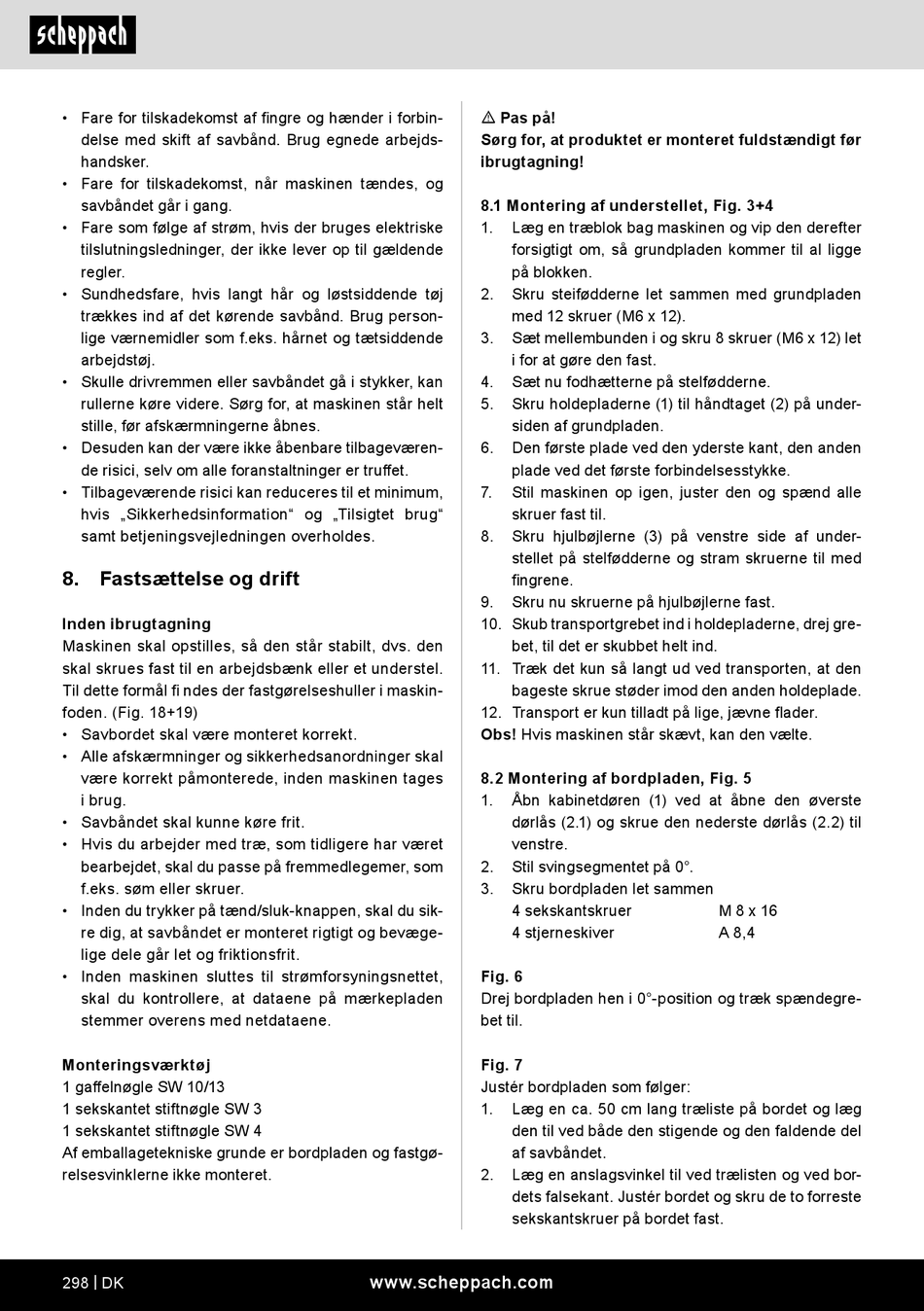

• Fare for tilskadekomst af fingre og hænder i forbin-
delse med skift af savbånd. Brug egnede arbejds-
handsker.
• Fare for tilskadekomst, når maskinen tændes, og
savbåndet går i gang.
• Fare som følge af strøm, hvis der bruges elektriske
tilslutningsledninger, der ikke lever op til gældende
regler.
• Sundhedsfare, hvis langt hår og løstsiddende tøj
trækkes ind af det kørende savbånd. Brug person-
lige værnemidler som f.eks. hårnet og tætsiddende
arbejdstøj.
• Skulle drivremmen eller savbåndet gå i stykker, kan
rullerne køre videre. Sørg for, at maskinen står helt
stille, før afskærmningerne åbnes.
• Desuden kan der være ikke åbenbare tilbageværen-
de risici, selv om alle foranstaltninger er truffet.
• Tilbageværende risici kan reduceres til et minimum,
hvis „Sikkerhedsinformation" og „Tilsigtet brug"
samt betjeningsvejledningen overholdes.
8. Fastsættelse og drift
Inden ibrugtagning
Maskinen skal opstilles, så den står stabilt, dvs. den
skal skrues fast til en arbejdsbænk eller et understel.
Til dette formål fi ndes der fastgørelseshuller i maskin-
foden. (Fig. 18+19)
• Savbordet skal være monteret korrekt.
• Alle afskærmninger og sikkerhedsanordninger skal
være korrekt påmonterede, inden maskinen tages
i brug.
• Savbåndet skal kunne køre frit.
• Hvis du arbejder med træ, som tidligere har været
bearbejdet, skal du passe på fremmedlegemer, som
f.eks. søm eller skruer.
• Inden du trykker på tænd/sluk-knappen, skal du sik-
re dig, at savbåndet er monteret rigtigt og bevæge-
lige dele går let og friktionsfrit.
• Inden maskinen sluttes til strømforsyningsnettet,
skal du kontrollere, at dataene på mærkepladen
stemmer overens med netdataene.
Monteringsværktøj
1 gaffelnøgle SW 10/13
1 sekskantet stiftnøgle SW 3
1 sekskantet stiftnøgle SW 4
Af emballagetekniske grunde er bordpladen og fastgø-
relsesvinklerne ikke monteret.
298 | DK
m Pas på!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
8.1 Montering af understellet, Fig. 3+4
1. Læg en træblok bag maskinen og vip den derefter
forsigtigt om, så grundpladen kommer til al ligge
på blokken.
2. Skru steifødderne let sammen med grundpladen
med 12 skruer (M6 x 12).
3. Sæt mellembunden i og skru 8 skruer (M6 x 12) let
i for at gøre den fast.
4. Sæt nu fodhætterne på stelfødderne.
5. Skru holdepladerne (1) til håndtaget (2) på under-
siden af grundpladen.
6. Den første plade ved den yderste kant, den anden
plade ved det første forbindelsesstykke.
7. Stil maskinen op igen, juster den og spænd alle
skruer fast til.
8. Skru hjulbøjlerne (3) på venstre side af under-
stellet på stelfødderne og stram skruerne til med
fingrene.
9. Skru nu skruerne på hjulbøjlerne fast.
10. Skub transportgrebet ind i holdepladerne, drej gre-
bet, til det er skubbet helt ind.
11. Træk det kun så langt ud ved transporten, at den
bageste skrue støder imod den anden holdeplade.
12. Transport er kun tilladt på lige, jævne flader.
Obs! Hvis maskinen står skævt, kan den vælte.
8.2 Montering af bordpladen, Fig. 5
1. Åbn kabinetdøren (1) ved at åbne den øverste
dørlås (2.1) og skrue den nederste dørlås (2.2) til
venstre.
2. Stil svingsegmentet på 0°.
3. Skru bordpladen let sammen
4 sekskantskruer
4 stjerneskiver
Fig. 6
Drej bordpladen hen i 0°-position og træk spændegre-
bet til.
Fig. 7
Justér bordpladen som følger:
1. Læg en ca. 50 cm lang træliste på bordet og læg
den til ved både den stigende og den faldende del
af savbåndet.
2. Læg en anslagsvinkel til ved trælisten og ved bor-
dets falsekant. Justér bordet og skru de to forreste
sekskantskruer på bordet fast.
www.scheppach.com
M 8 x 16
A 8,4
