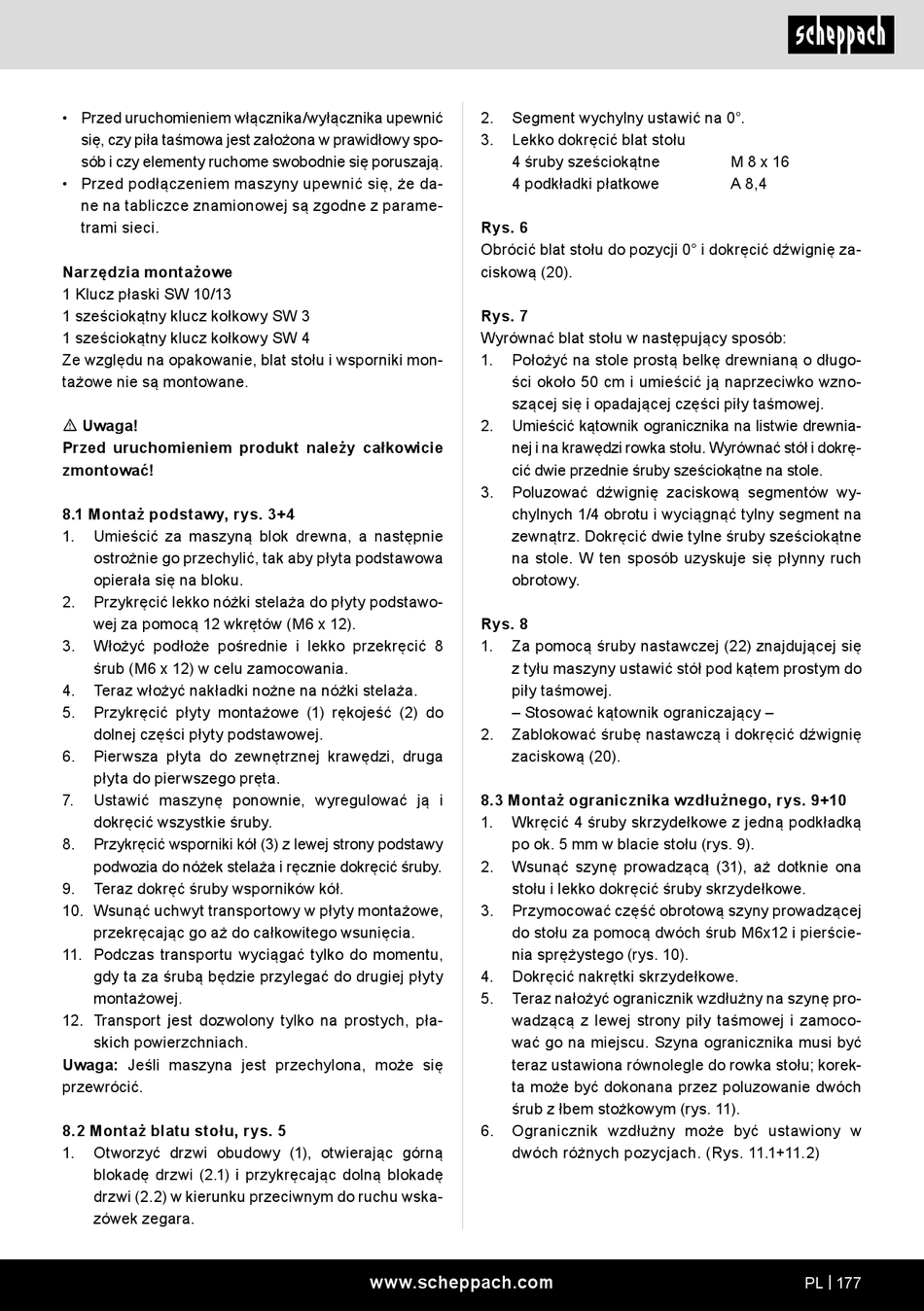

• Przed uruchomieniem włącznika/wyłącznika upewnić
się, czy piła taśmowa jest założona w prawidłowy spo-
sób i czy elementy ruchome swobodnie się poruszają.
• Przed podłączeniem maszyny upewnić się, że da-
ne na tabliczce znamionowej są zgodne z parame-
trami sieci.
Narzędzia montażowe
1 Klucz płaski SW 10/13
1 sześciokątny klucz kołkowy SW 3
1 sześciokątny klucz kołkowy SW 4
Ze względu na opakowanie, blat stołu i wsporniki mon-
tażowe nie są montowane.
m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
8.1 Montaż podstawy, rys. 3+4
1.
Umieścić za maszyną blok drewna, a następnie
ostrożnie go przechylić, tak aby płyta podstawowa
opierała się na bloku.
2.
Przykręcić lekko nóżki stelaża do płyty podstawo-
wej za pomocą 12 wkrętów (M6 x 12).
3.
Włożyć podłoże pośrednie i lekko przekręcić 8
śrub (M6 x 12) w celu zamocowania.
4.
Teraz włożyć nakładki nożne na nóżki stelaża.
5.
Przykręcić płyty montażowe (1) rękojeść (2) do
dolnej części płyty podstawowej.
6.
Pierwsza płyta do zewnętrznej krawędzi, druga
płyta do pierwszego pręta.
7.
Ustawić maszynę ponownie, wyregulować ją i
dokręcić wszystkie śruby.
8.
Przykręcić wsporniki kół (3) z lewej strony podstawy
podwozia do nóżek stelaża i ręcznie dokręcić śruby.
9.
Teraz dokręć śruby wsporników kół.
10. Wsunąć uchwyt transportowy w płyty montażowe,
przekręcając go aż do całkowitego wsunięcia.
11. Podczas transportu wyciągać tylko do momentu,
gdy ta za śrubą będzie przylegać do drugiej płyty
montażowej.
12. Transport jest dozwolony tylko na prostych, pła-
skich powierzchniach.
Uwaga: Jeśli maszyna jest przechylona, może się
przewrócić.
8.2 Montaż blatu stołu, rys. 5
1.
Otworzyć drzwi obudowy (1), otwierając górną
blokadę drzwi (2.1) i przykręcając dolną blokadę
drzwi (2.2) w kierunku przeciwnym do ruchu wska-
zówek zegara.
2.
Segment wychylny ustawić na 0°.
3.
Lekko dokręcić blat stołu
4 śruby sześciokątne
4 podkładki płatkowe
Rys. 6
Obrócić blat stołu do pozycji 0° i dokręcić dźwignię za-
ciskową (20).
Rys. 7
Wyrównać blat stołu w następujący sposób:
1.
Położyć na stole prostą belkę drewnianą o długo-
ści około 50 cm i umieścić ją naprzeciwko wzno-
szącej się i opadającej części piły taśmowej.
2.
Umieścić kątownik ogranicznika na listwie drewnia-
nej i na krawędzi rowka stołu. Wyrównać stół i dokrę-
cić dwie przednie śruby sześciokątne na stole.
3.
Poluzować dźwignię zaciskową segmentów wy-
chylnych 1/4 obrotu i wyciągnąć tylny segment na
zewnątrz. Dokręcić dwie tylne śruby sześciokątne
na stole. W ten sposób uzyskuje się płynny ruch
obrotowy.
Rys. 8
1.
Za pomocą śruby nastawczej (22) znajdującej się
z tyłu maszyny ustawić stół pod kątem prostym do
piły taśmowej.
– Stosować kątownik ograniczający –
2.
Zablokować śrubę nastawczą i dokręcić dźwignię
zaciskową (20).
8.3 Montaż ogranicznika wzdłużnego, rys. 9+10
1.
Wkręcić 4 śruby skrzydełkowe z jedną podkładką
po ok. 5 mm w blacie stołu (rys. 9).
2.
Wsunąć szynę prowadzącą (31), aż dotknie ona
stołu i lekko dokręcić śruby skrzydełkowe.
3.
Przymocować część obrotową szyny prowadzącej
do stołu za pomocą dwóch śrub M6x12 i pierście-
nia sprężystego (rys. 10).
4.
Dokręcić nakrętki skrzydełkowe.
5.
Teraz nałożyć ogranicznik wzdłużny na szynę pro-
wadzącą z lewej strony piły taśmowej i zamoco-
wać go na miejscu. Szyna ogranicznika musi być
teraz ustawiona równolegle do rowka stołu; korek-
ta może być dokonana przez poluzowanie dwóch
śrub z łbem stożkowym (rys. 11).
6.
Ogranicznik wzdłużny może być ustawiony w
dwóch różnych pozycjach. (Rys. 11.1+11.2)
www.scheppach.com
M 8 x 16
A 8,4
