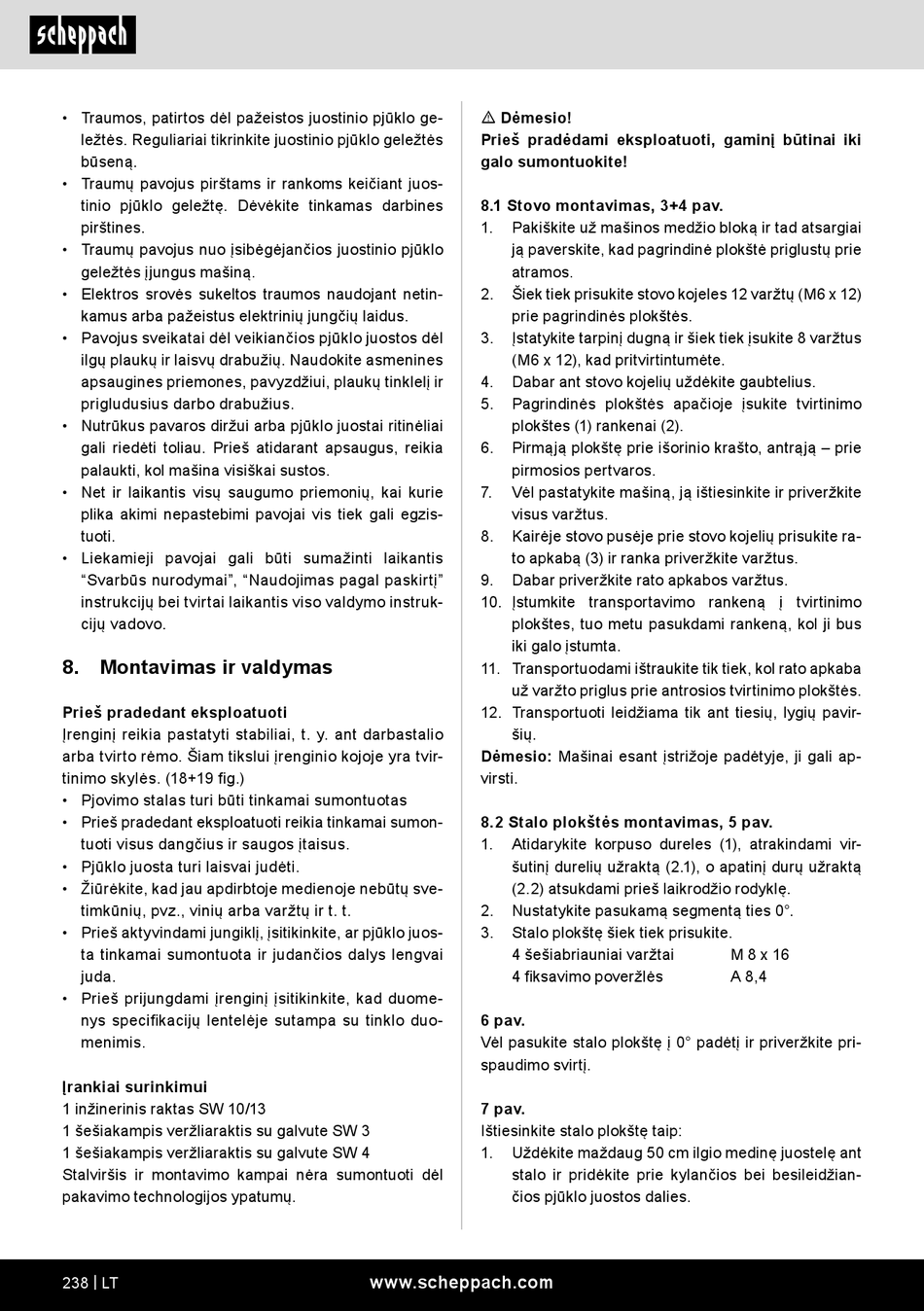

• Traumos, patirtos dėl pažeistos juostinio pjūklo ge-
ležtės. Reguliariai tikrinkite juostinio pjūklo geležtės
būseną.
• Traumų pavojus pirštams ir rankoms keičiant juos-
tinio pjūklo geležtę. Dėvėkite tinkamas darbines
pirštines.
• Traumų pavojus nuo įsibėgėjančios juostinio pjūklo
geležtės įjungus mašiną.
• Elektros srovės sukeltos traumos naudojant netin-
kamus arba pažeistus elektrinių jungčių laidus.
• Pavojus sveikatai dėl veikiančios pjūklo juostos dėl
ilgų plaukų ir laisvų drabužių. Naudokite asmenines
apsaugines priemones, pavyzdžiui, plaukų tinklelį ir
prigludusius darbo drabužius.
• Nutrūkus pavaros diržui arba pjūklo juostai ritinėliai
gali riedėti toliau. Prieš atidarant apsaugus, reikia
palaukti, kol mašina visiškai sustos.
• Net ir laikantis visų saugumo priemonių, kai kurie
plika akimi nepastebimi pavojai vis tiek gali egzis-
tuoti.
• Liekamieji pavojai gali būti sumažinti laikantis
"Svarbūs nurodymai", "Naudojimas pagal paskirtį"
instrukcijų bei tvirtai laikantis viso valdymo instruk-
cijų vadovo.

8. Montavimas ir valdymas

Prieš pradedant eksploatuoti
Įrenginį reikia pastatyti stabiliai, t. y. ant darbastalio
arba tvirto rėmo. Šiam tikslui įrenginio kojoje yra tvir-
tinimo skylės. (18+19 fig.)
• Pjovimo stalas turi būti tinkamai sumontuotas
• Prieš pradedant eksploatuoti reikia tinkamai sumon-
tuoti visus dangčius ir saugos įtaisus.
• Pjūklo juosta turi laisvai judėti.
• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-
timkūnių, pvz., vinių arba varžtų ir t. t.
• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo juos-
ta tinkamai sumontuota ir judančios dalys lengvai
juda.
• Prieš prijungdami įrenginį įsitikinkite, kad duome-
nys specifikacijų lentelėje sutampa su tinklo duo-
menimis.
Įrankiai surinkimui
1 inžinerinis raktas SW 10/13
1 šešiakampis veržliaraktis su galvute SW 3
1 šešiakampis veržliaraktis su galvute SW 4
Stalviršis ir montavimo kampai nėra sumontuoti dėl
pakavimo technologijos ypatumų.
238 | LT
m Dėmesio!
Prieš pradėdami eksploatuoti, gaminį būtinai iki
galo sumontuokite!
8.1 Stovo montavimas, 3+4 pav.
1. Pakiškite už mašinos medžio bloką ir tad atsargiai
ją paverskite, kad pagrindinė plokštė priglustų prie
atramos.
2. Šiek tiek prisukite stovo kojeles 12 varžtų (M6 x 12)
prie pagrindinės plokštės.
3. Įstatykite tarpinį dugną ir šiek tiek įsukite 8 varžtus
(M6 x 12), kad pritvirtintumėte.
4. Dabar ant stovo kojelių uždėkite gaubtelius.
5. Pagrindinės plokštės apačioje įsukite tvirtinimo
plokštes (1) rankenai (2).
6. Pirmąją plokštę prie išorinio krašto, antrąją – prie
pirmosios pertvaros.
7. Vėl pastatykite mašiną, ją ištiesinkite ir priveržkite
visus varžtus.
8. Kairėje stovo pusėje prie stovo kojelių prisukite ra-
to apkabą (3) ir ranka priveržkite varžtus.
9. Dabar priveržkite rato apkabos varžtus.
10. Įstumkite transportavimo rankeną į tvirtinimo
plokštes, tuo metu pasukdami rankeną, kol ji bus
iki galo įstumta.
11. Transportuodami ištraukite tik tiek, kol rato apkaba
už varžto priglus prie antrosios tvirtinimo plokštės.
12. Transportuoti leidžiama tik ant tiesių, lygių pavir-
šių.
Dėmesio: Mašinai esant įstrižoje padėtyje, ji gali ap-
virsti.
8.2 Stalo plokštės montavimas, 5 pav.
1. Atidarykite korpuso dureles (1), atrakindami vir-
šutinį durelių užraktą (2.1), o apatinį durų užraktą
(2.2) atsukdami prieš laikrodžio rodyklę.
2. Nustatykite pasukamą segmentą ties 0°.
3. Stalo plokštę šiek tiek prisukite.
4 šešiabriauniai varžtai
4 fiksavimo poveržlės
6 pav.
Vėl pasukite stalo plokštę į 0° padėtį ir priveržkite pri-
spaudimo svirtį.
7 pav.
Ištiesinkite stalo plokštę taip:
1. Uždėkite maždaug 50 cm ilgio medinę juostelę ant
stalo ir pridėkite prie kylančios bei besileidžian-
čios pjūklo juostos dalies.
www.scheppach.com
M 8 x 16
A 8,4
