Programmierung leicht gemacht
6.1 Einfaches Entwerfen Ihres Anwenderprogramms
Sie können einen OB auch einem Unterbrechungsereignis zuordnen. Wenn das Ereignis
auftritt, führt die CPU den Programmcode im zugehörigen OB aus. Nach der vollständigen
Ausführung des OBs nimmt die CPU die Ausführung des Anwenderprogramms an dem
Punkt wieder auf, an dem das Unterbrechungsereignis auftrat. Dies kann an jeder beliebigen
Stelle im Zyklus sein.

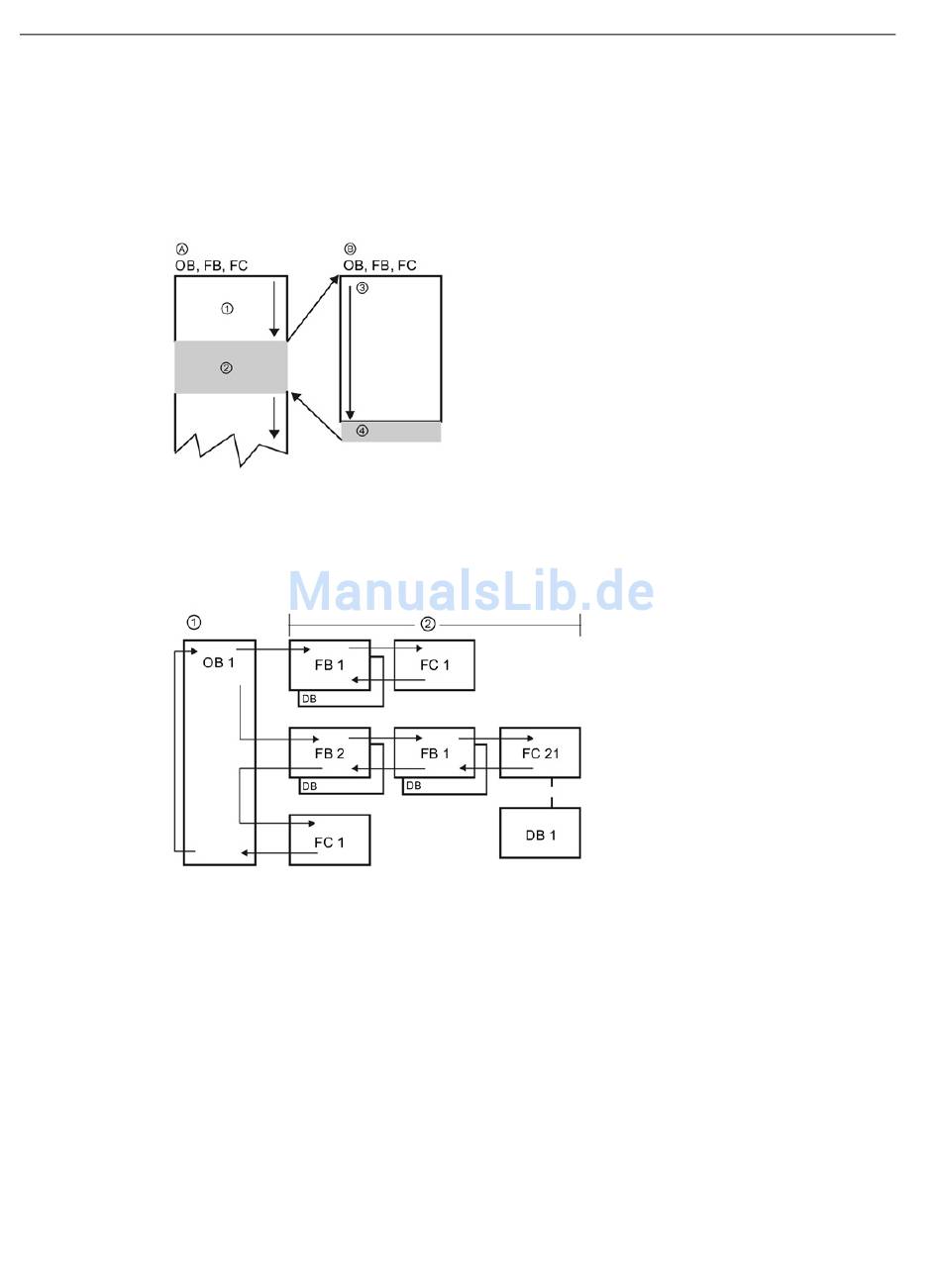

Die Bausteinaufrufe können verschachtelt werden, um die Struktur noch modularer zu
gestalten. Im folgenden Beispiel umfasst die Schachtelungstiefe 3 Ebenen: den
Programmzyklus-OB plus 3 Ebenen mit Aufrufen von Codebausteinen.
Durch das Anlegen allgemeiner Codebausteine, die im Anwenderprogramm mehrfach
genutzt werden können, lassen sich Entwurf und Implementierung des Anwenderprogramms
vereinfachen.
● Sie können wiederverwendbare Codebausteine für Standardaufgaben, wie z. B. für die
Steuerung einer Pumpe oder eines Motors, erstellen. Sie können diese allgemeinen
Codebausteine ferner in einer Bibliothek speichern, die für verschiedene Anwendungen
oder Lösungen verwendet werden kann.
● Durch die modulare Gliederung des Anwenderprogramms in einzelne Komponenten, die
sich auf funktionale Aufgaben beziehen, wird der Programmaufbau übersichtlicher und ist
einfacher zu handhaben. Die modularen Komponenten ermöglichen nicht nur die
Standardisierung des Programmentwurfs, sondern vereinfachen und beschleunigen auch
Anpassungen oder Änderungen des Programmcodes.
98
A Aufrufender Baustein (oder unterbrochener
Baustein)
B Aufgerufener FB oder FC (oder unterbrechen-
der OB)
①
Programmausführung
②
Anweisung (oder unterbrechendes Ereignis),
die die Ausführung eines anderen Bausteins
auslöst
③
Programmausführung
④
Bausteinende (Rückkehr zum aufrufenden
Baustein)
①
②
Gerätehandbuch, 01/2015, A5E02486775-AG
Zyklusbeginn
Schachtelungstiefe
