Technische Daten
A.3 Digitale Erweiterungsmodule

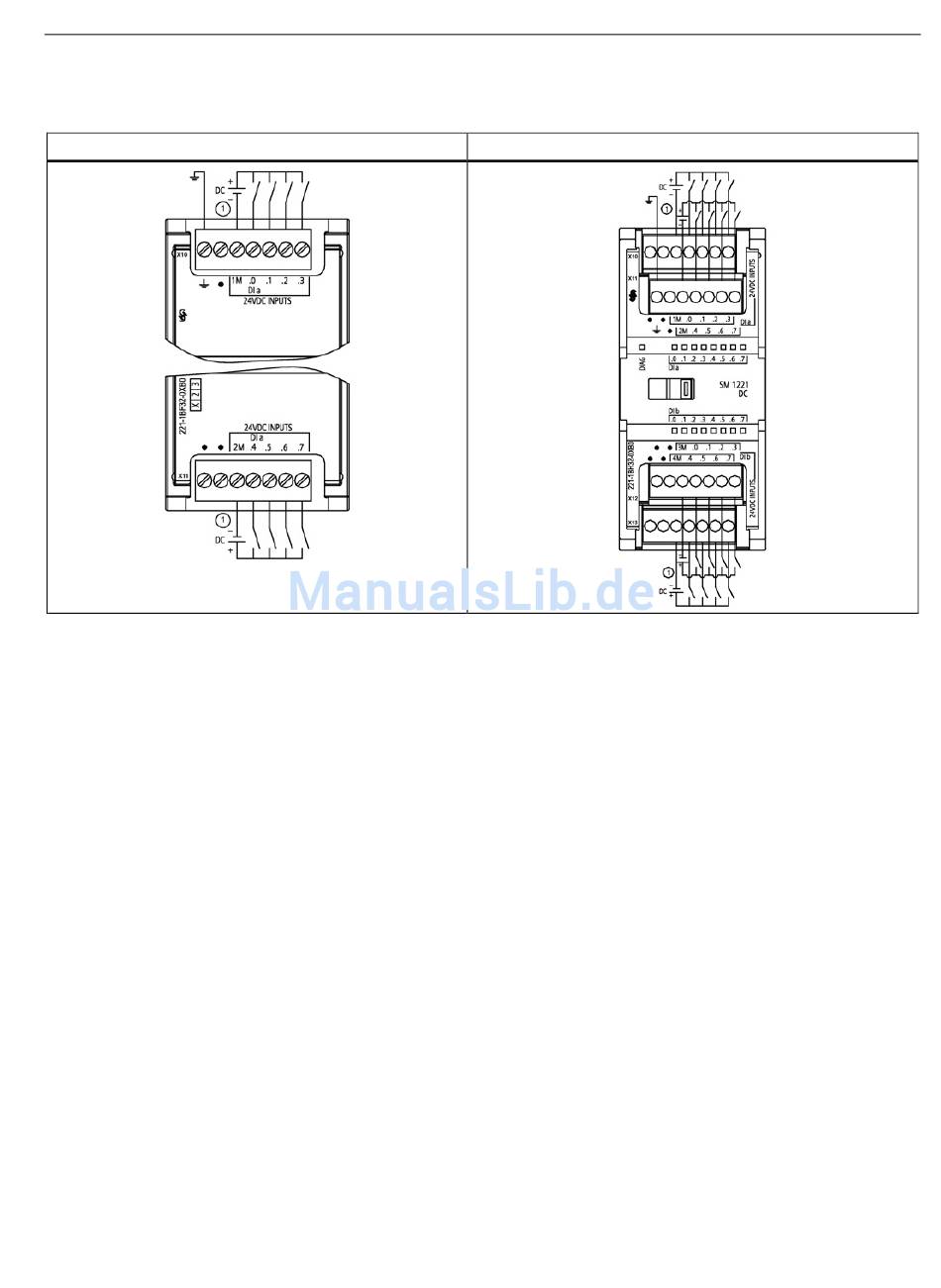

Tabelle A- 19 Schaltplan der Digitaleingabemodule SM 1221 (DI)
SM 1221 DI 8 (24 V DC)
SM 1221 DI 16 (24 V DC)
①
Bei stromziehenden Eingängen "-" an "M" anschließen (s. Abbildung). Bei stromliefernden Eingängen "+" an "M" an-
schließen.
Easy Book
403
Gerätehandbuch, 01/2015, A5E02486775-AG
