Einfache Kommunikation zwischen Geräten
7.5 PROFINET

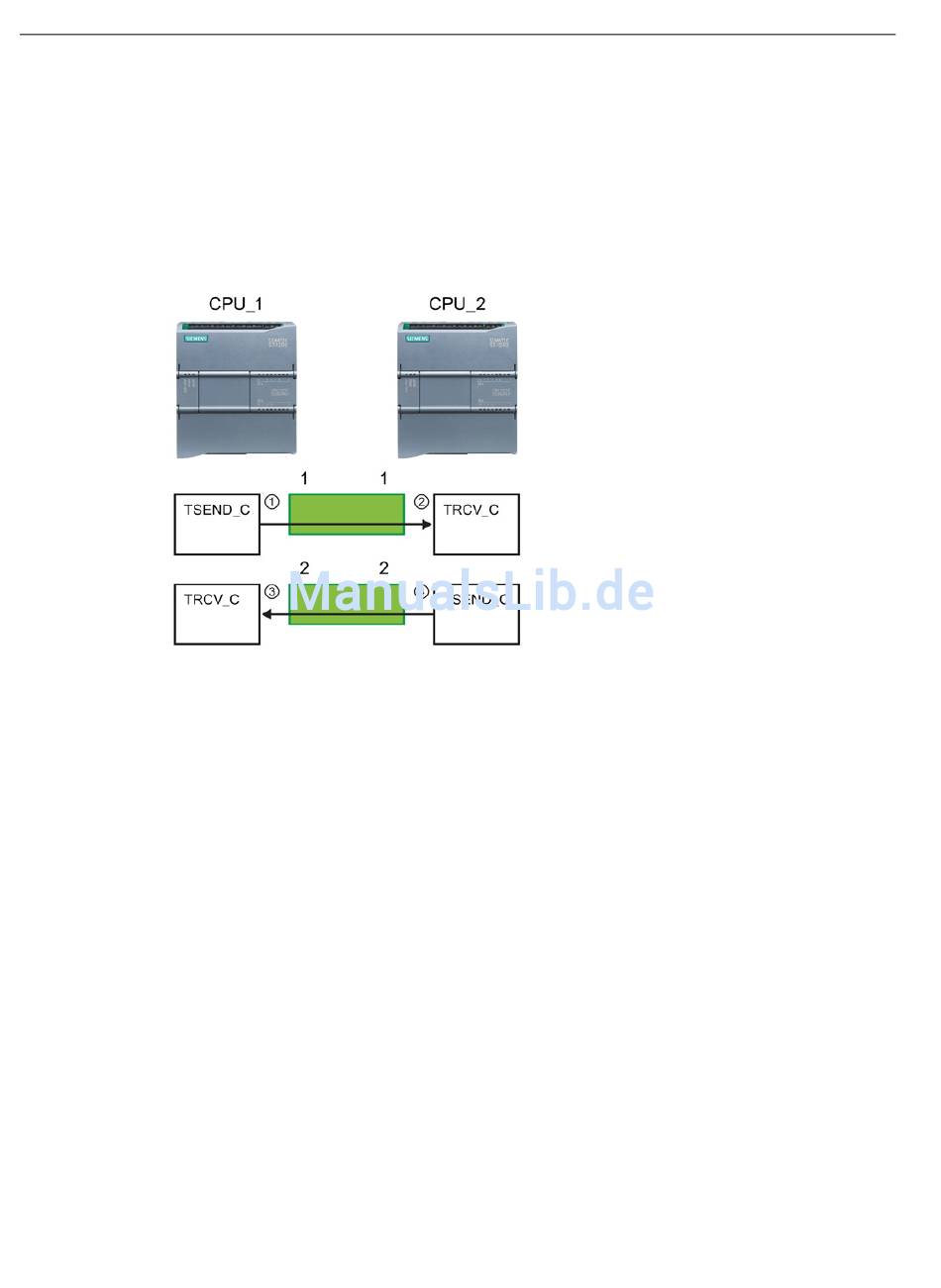

Das folgende Beispiel zeigt die Kommunikation zwischen zwei CPUs, die zwei getrennte
Verbindungen zum Senden und Empfangen von Daten nutzen.
● Die Anweisung TSEND_C in CPU_1 bezieht sich auf die Anweisung TRCV_C in CPU_2
über die erste Verbindung ("Verbindungs-ID 1" bei beiden CPUs, CPU_1 und CPU_2).
● Die Anweisung TRCV_C in CPU_1 bezieht sich auf die Anweisung TSEND_C in CPU_2
über die zweite Verbindung ("Verbindungs-ID 2" bei beiden CPUs, CPU_1 und CPU_2).
158
①
TSEND_C in CPU_1 erstellt eine Ver-
bindung und weist dieser Verbindung
eine Verbindungs-ID zu (Verbindungs-
ID 1 bei CPU_1).
②
TRCV_C in CPU_2 erstellt die Verbin-
dung für CPU_2 und weist die Verbin-
dungs-ID zu (Verbindungs-ID 1 bei
CPU_2).
③
TRCV_C in CPU_1 erstellt eine zweite
Verbindung für CPU_1 und weist die-
ser Verbindung eine andere Verbin-
dungs-ID zu (Verbindungs-ID 2 bei
CPU_1).
④
TSEND_C in CPU_2 erstellt eine zwei-
te Verbindung und weist dieser Ver-
bindung eine andere Verbindungs-ID
zu (Verbindungs-ID 2 bei CPU_2).
Gerätehandbuch, 01/2015, A5E02486775-AG
