Sm 1234 Analogeingabe/-Ausgabe (Ai/Ao); Schaltpläne Sm 1231 (Ai), Sm 1232 (Ao) Und Sm 1234 (Ai/Ao) - Siemens SIMATIC S7-1200 Gerätehandbuch

Technische Daten
A.5 Analoge Erweiterungsmodule
A.5.4

SM 1234 Analogeingabe/-ausgabe (AI/AO)

Tabelle A- 34 SM 1234 Kombinationsmodul Analogeingabe/-ausgabe (AI/AO)
Technische Daten
Artikelnummer (MLFB)
Anzahl der Eingänge
Typ
Anzahl der Ausgänge
Typ
Abmessungen B x H x T (mm)
Gewicht
Leistungsverlust
Stromaufnahme (SM-Bus)
Stromaufnahme (24 V DC)
A.5.5 Schaltpläne SM 1231 (AI), SM 1232 (AO) und SM 1234 (AI/AO)

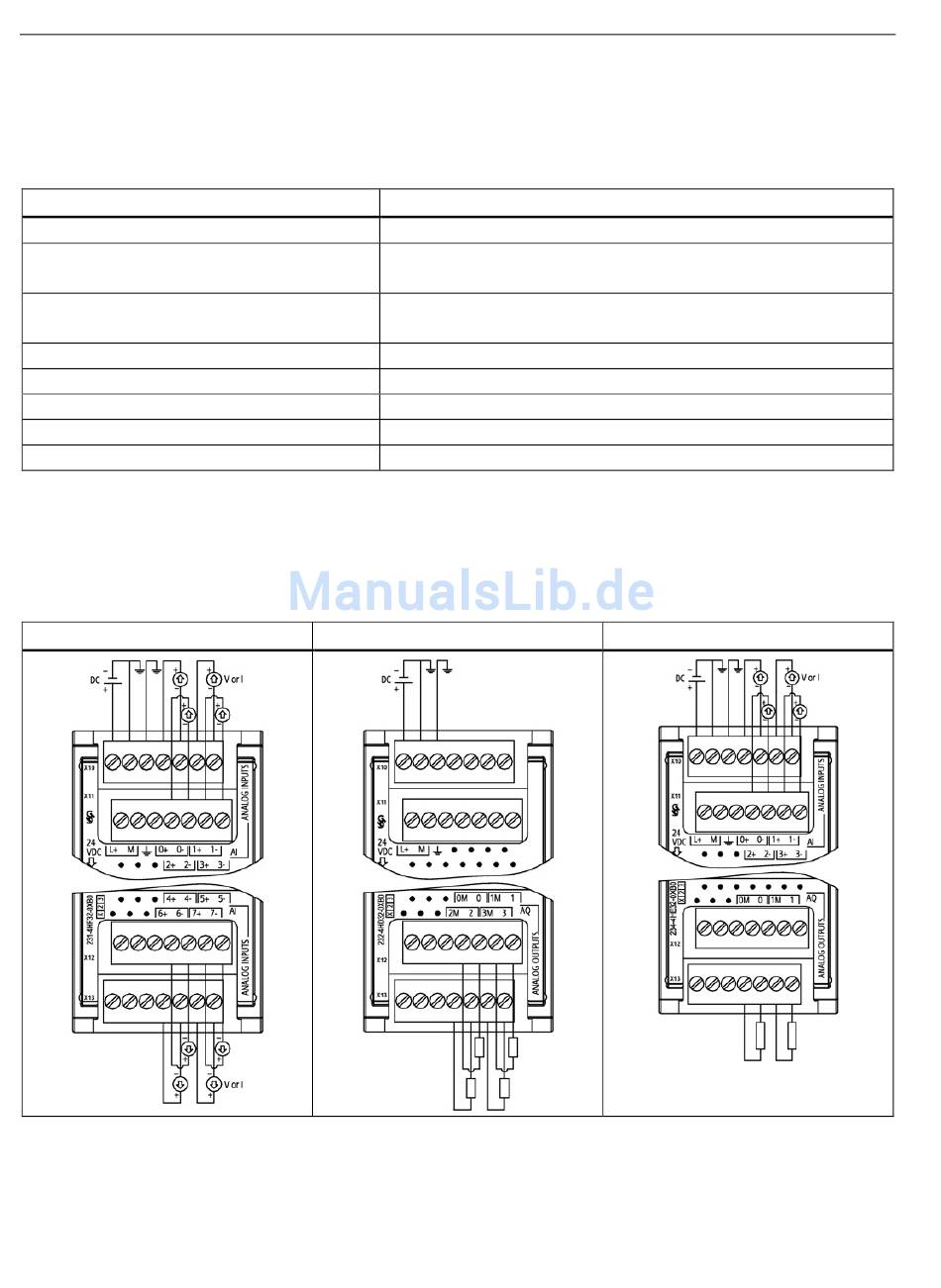

Tabelle A- 35 Schaltpläne der analogen SMs
SM 1231 AI 8 x 13 Bit
416
SM 1234 AI 4 x 13 Bit / AO 2 x 14 Bit
6ES7 234-4HE32-0XB0
4 Eingänge (AI)
Spannung oder Strom (differential), wählbar in Gruppen zu je 2
2 Ausgänge (AO)
Spannung oder Strom (differential)
45 x 100 x 75
220 Gramm
2,0 W
80 mA
60 mA (ohne Last)
SM 1232 AO 4 x 13 Bit SM 1234 AI 4 x 13 Bit/AO2 x 14 Bit
Gerätehandbuch, 01/2015, A5E02486775-AG
Easy Book
