Siemens SIMATIC S7-1200 Gerätehandbuch Seite 120

Programmierung leicht gemacht
6.3 Leistungsstarke Anweisungen erleichtern die Programmierung

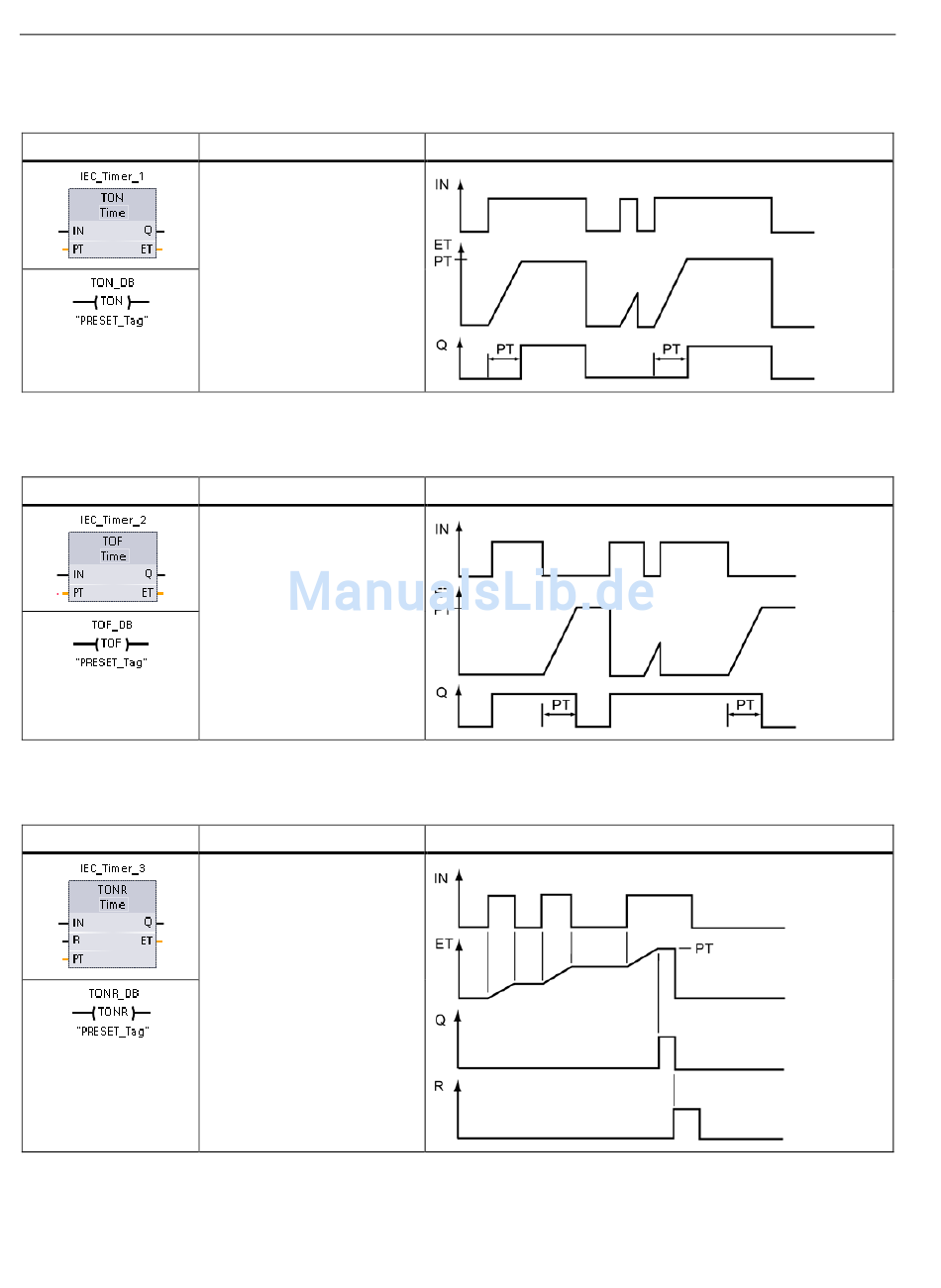

Tabelle 6- 10 TON (Einschaltverzögerung)
KOP/FUP
Tabelle 6- 11 TOF (Ausschaltverzögerung)
KOP/FUP
Tabelle 6- 12 TONR (Zeit akkumulieren)
KOP/FUP
120
SCL
"timer_db".TON(
IN:=_bool_in_,
PT:=_time_in_,
Q=>_bool_out_,
ET=>_time_out_);
SCL
"timer_db".TOF(
IN:=_bool_in_,
PT:=_time_in_,
Q=>_bool_out_,
ET=>_time_out_);
SCL
"timer_db".TONR(
IN:=_bool_in_,
R:=_bool_in_,
PT:=_time_in_,
Q=>_bool_out_,
ET=>_time_out_);
Timingdiagramm
Timingdiagramm
Timingdiagramm
Gerätehandbuch, 01/2015, A5E02486775-AG
Easy Book
