Beispiel

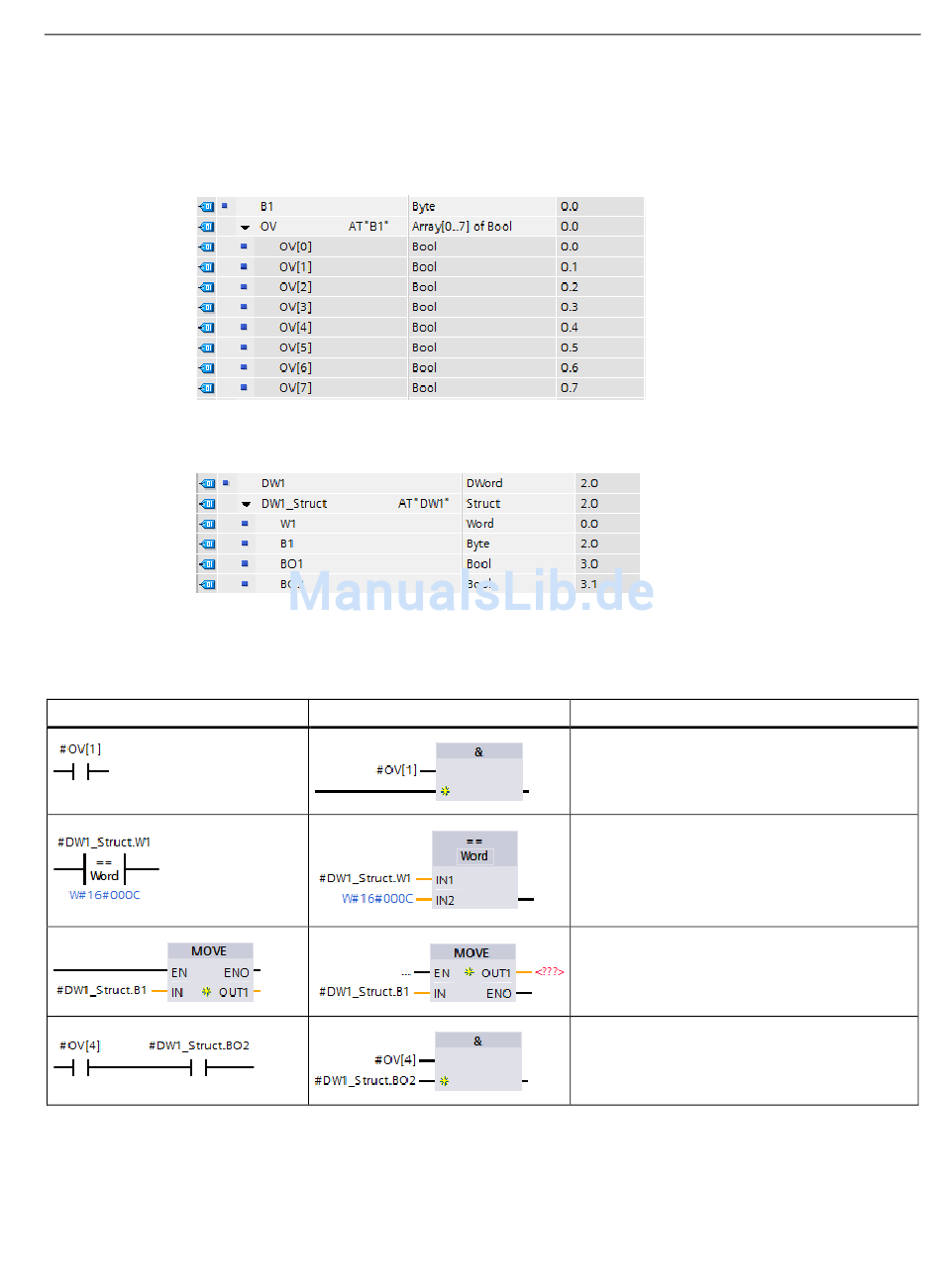

Dieses Beispiel zeigt die Eingangsparameter eines FBs mit Standardzugriff. Die Bytevariable
B1 wird mit einem Booleschen Array überlagert:
Ein weiteres Beispiel ist eine Variable vom Typ DWord, die mit einem Datentyp Struct
überlagert wird, der ein Wort, ein Byte und zwei Boolesche Werte enthält:
Die Offset-Spalte der Bausteinschnittstelle zeigt die Lage der überlagerten Datentypen
relativ zur Originalvariablen.
Die Überlagerungstypen können in der Programmlogik direkt angesprochen werden:
KOP
Easy Book
Gerätehandbuch, 01/2015, A5E02486775-AG
FUP
SPS-Grundlagen leicht gemacht
4.4 Speicherbereiche, Adressierung und Datentypen
SCL
IF #OV[1] THEN
...
END_IF;
IF #DW1_Struct.W1 = W#16#000C THEN
...
END_IF;
out1 := #DW1_Struct.B1;
IF #OV[4] AND #DW1_Struct.BO2 THEN
...
END_IF;
