7

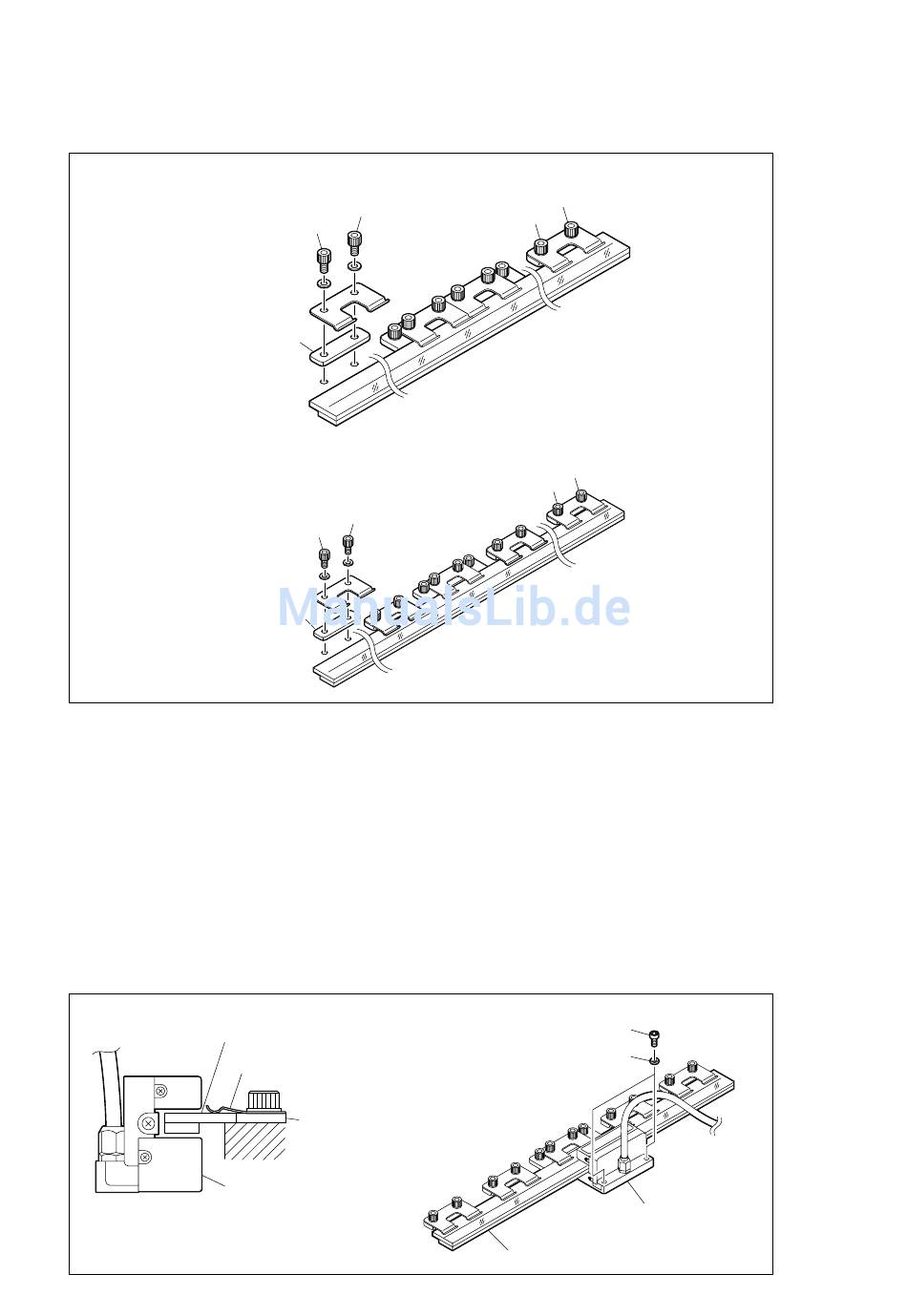

Ziehen Sie die Maßstabsklammern an beiden Enden des Maßstabs mit dem gleichen Anzugsmoment
an. (Endanzugsmoment: 1,4 N · m)
Abstandsstück
BL57-016RE, 036RE, 041RE, 056RE, 066RE, 076RE, 086RE, 096RE, 106RE
Abstandsstück
8
Überprüfen Sie die Oberfläche des Maßstabs auf Öl und Staub. Falls die Oberfläche verschmutzt ist, wischen
Sie sie mit alkoholgetränkter Gaze ab. Wischen Sie Öl und Staub gründlich von der Oberfläche ab.
3-4. Montage des Detektorkopfes
1
Verschieben Sie den Maschinentisch, und stellen Sie die Montageposition des Detektorkopfes ungefähr
auf die Mitte des Maßstabs ein.
2
Ziehen Sie den Detektorkopf mit den mitgelieferten Befestigungsschrauben provisorisch an.
Maßstab
Maßstabsklammer
Detektorkopf
BL57-RE
BL57-026RE, 031RE, 046RE
B
A
B
A
Abb. 3-12
Detektorkopf-Befestigungsschraube
(Innensechskantschraube M4
Unterlegscheibe (Nennmaß 4)
Bezugsplatte
Abb. 3-13
B
A
B
A
×
12)
Detektorkopf
Maßstab
3-9
(G)
