6-2. Anschlussspezifikationen

6-2-1. A/B-Signalen-Ausgangstyp

Der von Magnescale Co., Ltd. verwendete Leitungstreiber stimmt mit EIA-422 überein.
Außerdem ist die Gleichtaktspannung zwischen dem Leitungstreiber und dem Leitungsempfänger auf der
Basis der Norm EIA-422 mit ±12 V angegeben.
(Wird der Maßstab verwendet, wenn die Gleichtaktspannung von ±12 V überschritten wird, kann der Maßstab
beschädigt werden.)

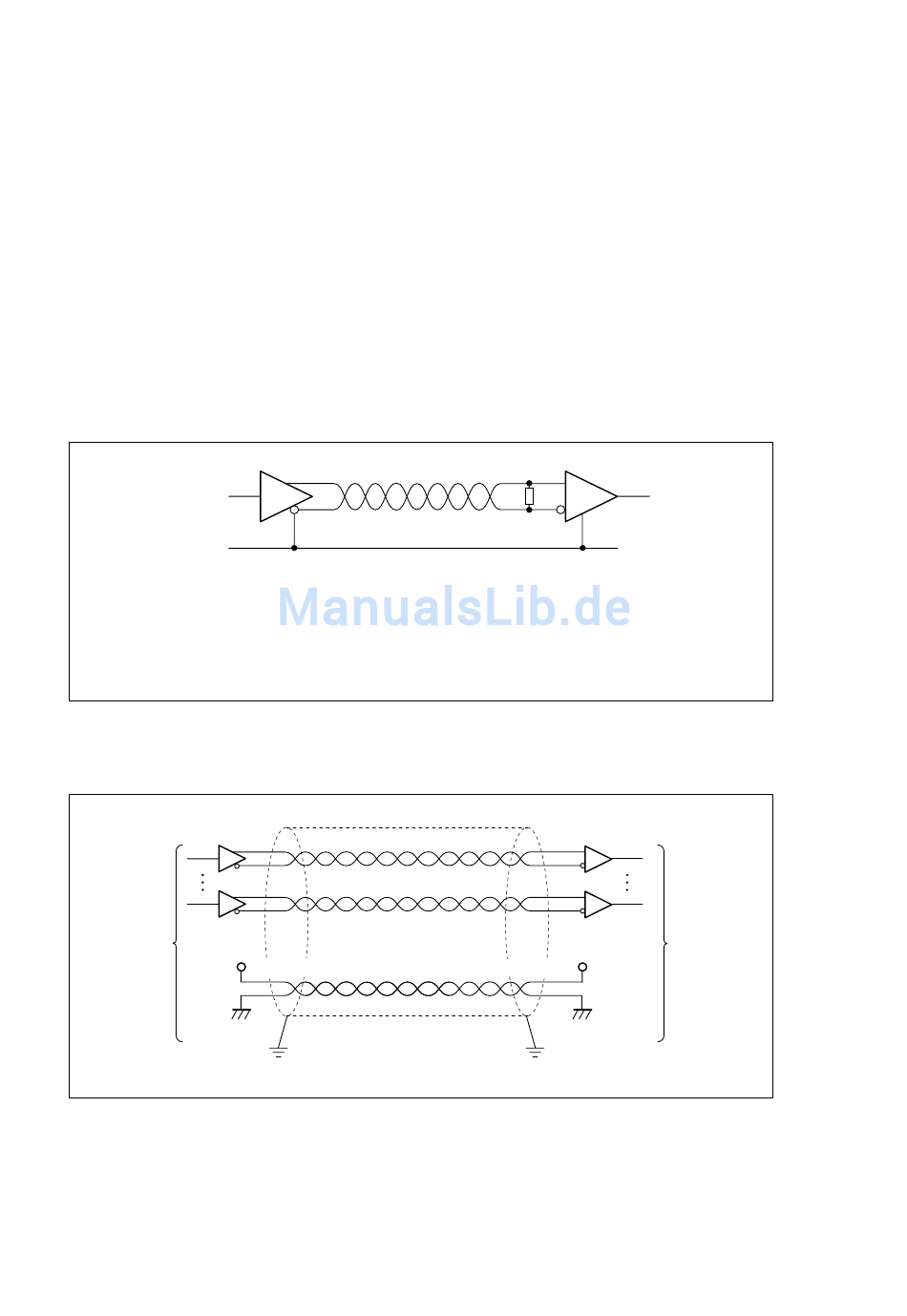

Um Probleme zwischen den an diesem Magnescale Co., Ltd.-Produkt angeschlossenen Steuergeräten zu
vermeiden, wird empfohlen, eine Signalerde (Stromquellenerde) (gemeinsamer Anschluss) anzuschließen
und den Lastwiderstand auf 120 Ω einzustellen. Verdrillte Doppelleitungen (min 1 Umdrehung/1 Zoll) mit
einer Kerndicke von mindestens AWG28 werden für die Differentialsignalkabel empfohlen.
(Es ist sogar noch besser, wenn die Differential-Kennimpedanz mit dem Lastwiderstandswert identisch ist.)
