Typen mit Analogausgabe
Verwenden Sie immer die Einstellungen in Tabelle 4-1, außer für die nachstehenden Schalter.
Die Beschreibung der nachstehenden Schalter ist mit den Typen mit A/B-Signalausgabe identisch.
Typen mit Analogausgabe haben keine Alarmausgabe.
Außerdem kann die Bezugspunkt-Ausgangssignalbreite nicht verändert werden.
MODE-Schalter 4 (Standard-Bezugspunkterkennungsrichtungsschalter)
MODE-Schalter 7 (Bezugspunktausgabe-Wahlschalter)
MODE-Schalter 9 (Bezugspunkterkennungsrichtungs-Wahlschalter)
4-5. Ändern der Einsellungen
Nehmen Sie für die Typen mit Analogausgabe nur die Einstellungen in Abschnitt 4-5-5 "Einstellung der
Bezugspunktausgabe und der Bezugspunkterkennungsrichtung" vor. Verwenden Sie für Typen mit
Analogausgabe immer die Einstellungen in Tabelle 4-1, außer den Einstellungen in Abschnitt 4-5-5

"Einstellung der Bezugspunktausgabe und der Bezugspunkterkennungsrichtung".

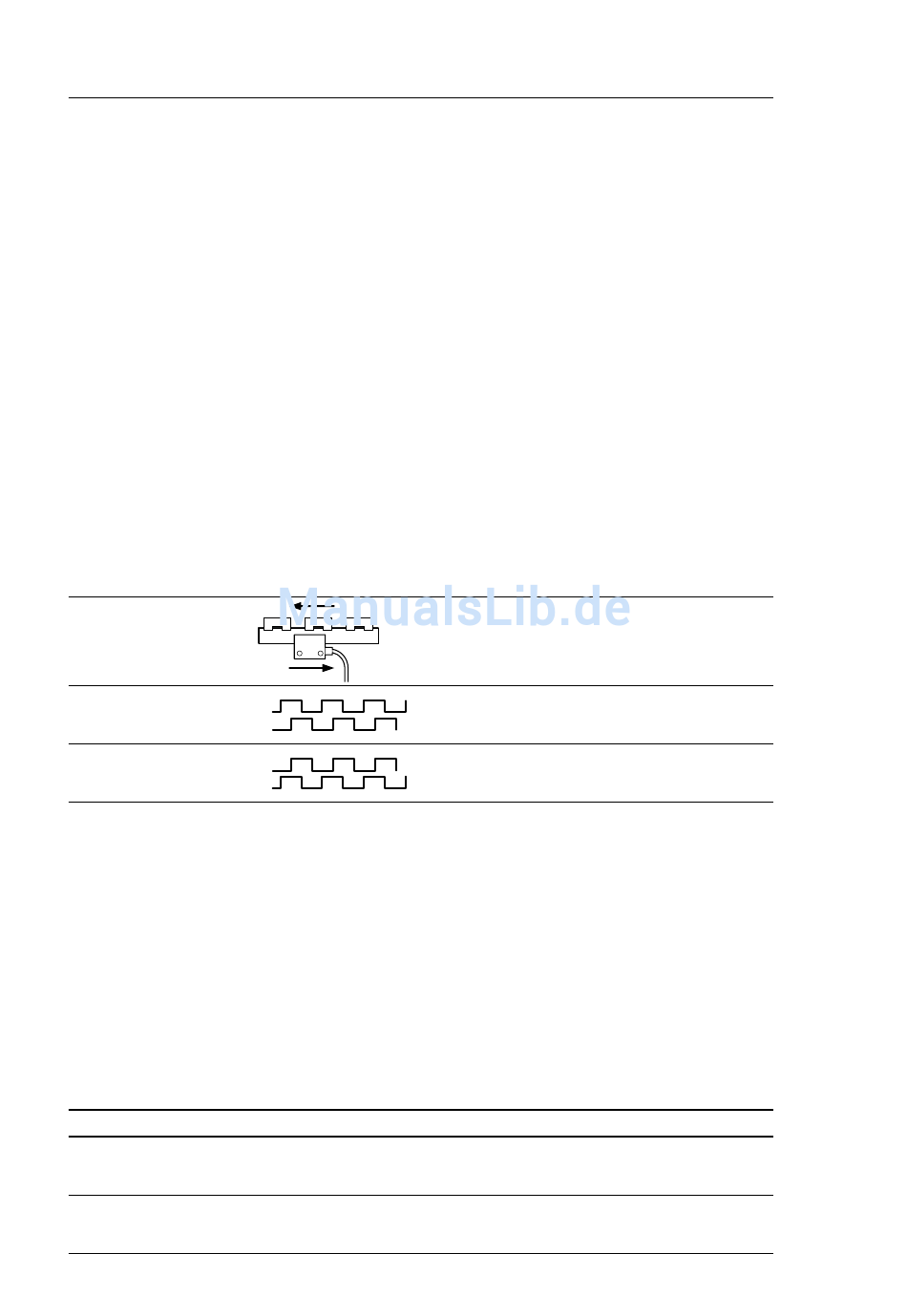

4-5-1. Ändern der Richtung
Der MODE-Schalter 3 (Richtungsschalter) wird zum Ändern der Positionsbeziehung des A/B-Signals zur
Maßstabbewegungsrichtung verwendet.
MODE-Schalter 3
OFF
ON
4-5-2. Ändern der Auflösung
Der MODE-Schalter 6 (Auflösungs-Einstellschalter) wird zum Ändern der Auflösung des A/B-Signalen-
Ausgangstyps verwendet.
Im Falle der Ausgabeformat F: ON = 0,1 µm

4-5-3. Einstellen der Bezugspunkt-Ausgangssignalbreite

Der MODE-Schalter 10 (Bezugspunktmodusschalter) wird zum Ändern der Bezugspunkt-
Ausgangssignalbreite verwendet.
MODE-Schalter 10 (Bezugspunktmodusschalter)
ON
OFF
BL57-RE
A
B
A
B
Tabelle 4-2
Im Falle der Ausgabeformat G: ON = 0,02 µm
OFF = 0,05 µm
Bezugspunkt-Ausgangssignalbreite
1/4-Bezugspunktmodus
Der Synchronisierungs-Bezugspunkt wird ausgegeben,
während A- und B-Signal hochpegelig sind.
Bezugspunktmodus
Der Synchronisierungs-Bezugspunkt wird während eines A-
Signalen-Zyklus ausgegeben.
Tabelle 4-3
Bewegung in Richtung der Kopfkabelseite
Voreilung des A-Signals
Voreilung des B-Signals
OFF = 0,01 µm
4-5
(G)
