5. Maßstabsignalausgabe
5-1. A/B-Signal- und Alarmausgabespezifikationen
(nur für Ausgabeformate F und G)
• Die Ausgangsspezifikationen stimmen mit EIA-422 überein.
• Minimale A/B-Phasendifferenz t : 38 ns
• Ein Fehler von etwa 38 ns wird wegen der Synchronisierung des A/B-Signals durch den internen 26,3 MHz
Taktgeber erzeugt.
• Der minimale Phasenfehler kann je nach der Länge des Ausgangskabels, der Kabelkapazität, der
Empfängerlast und anderen Faktoren unterschiedlich sein.

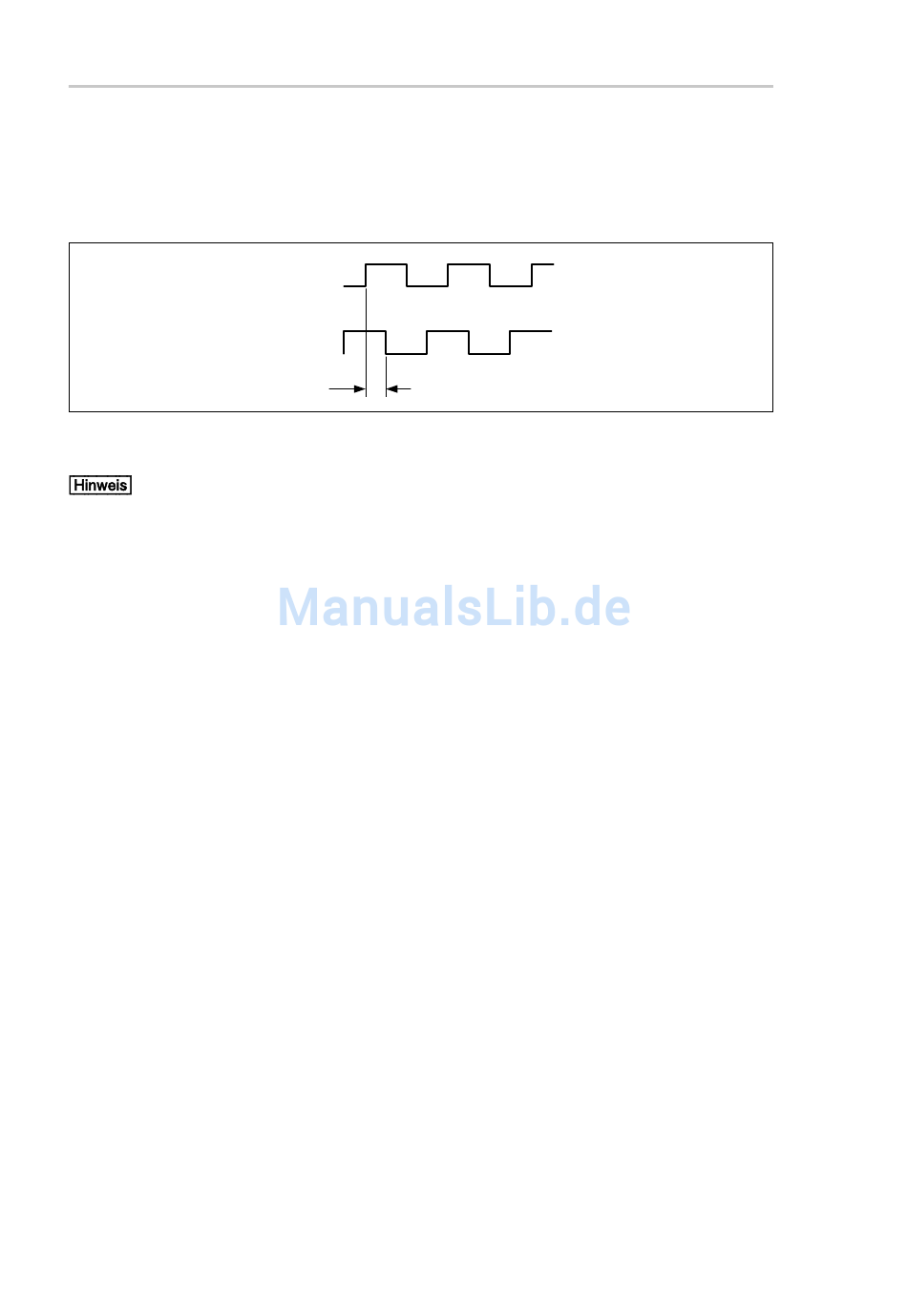

BL57-RE
A-Signal
B-Signal
t
Abb. 5-1
5-1
(G)
