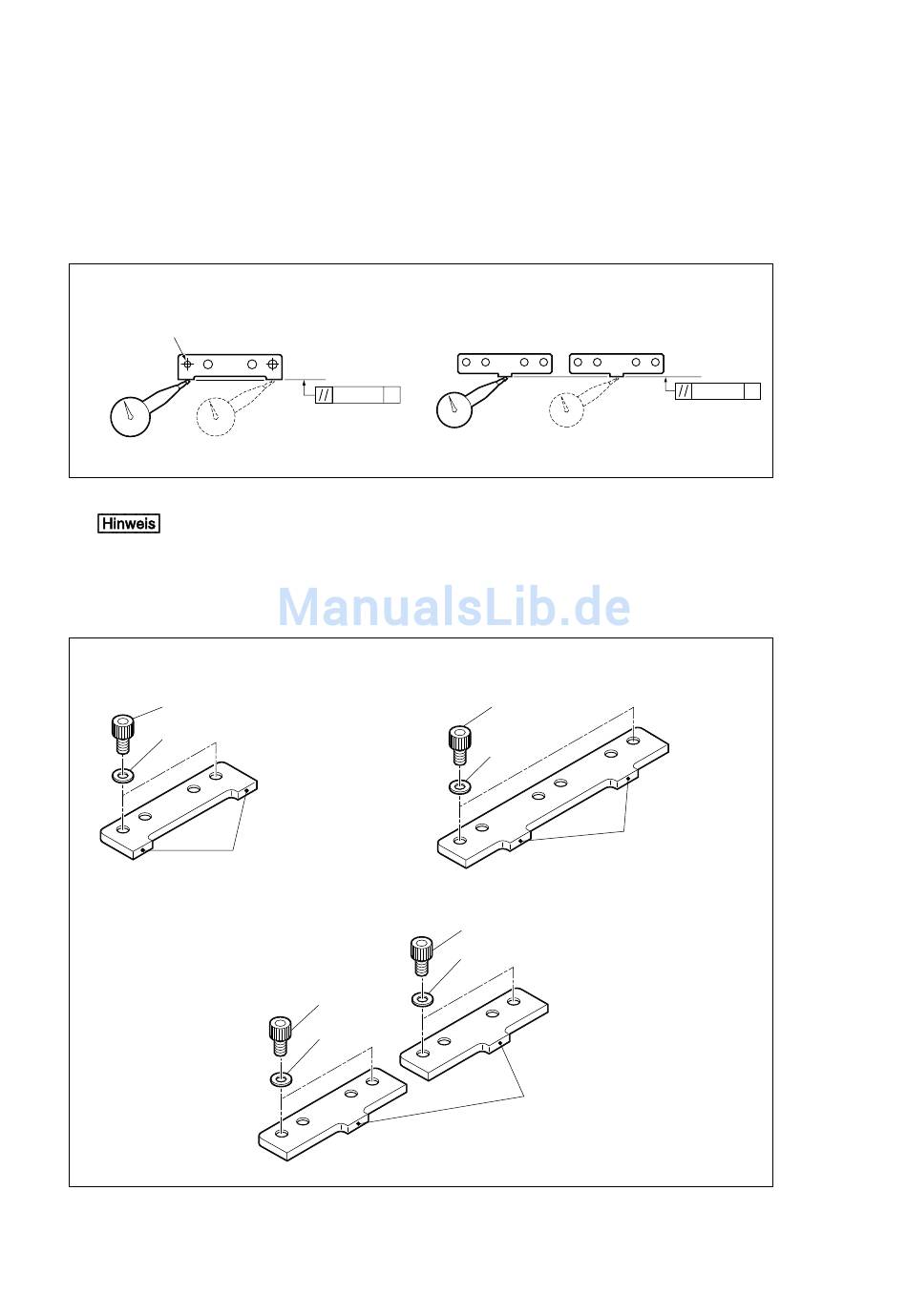

3-3. Montage des Maßstabs
1
Vergewissern Sie sich, dass weder Staub noch andere Fremdkörper an der Montagefläche haften, und
montieren Sie die Bezugsplatte parallel zur Maschinenführungsbahn, wie in der Abbildung gezeigt.
(Anzugsmoment: 1,4 N · m)
Die Bezugsbohrung befindet sich auf der linken Seite, wie in der Abbildung gezeigt. Nehmen Sie die
Einstellung auf der rechten Seite vor, während Sie die Parallelität mit der Hebel-Messuhr überwachen.
BL57-003RE bis 046RE
+
0,05
Bezugsbohrung ø4
0
Der Maßstab wird bei der Montage zur Einhaltung der Parallelität gegen die Bezugsplatte gedrückt. Die
Bezugsplatte ist ausschlaggebend für eine genaue Montage des Maßstabs und muss daher genau nach
Vorschrift montiert werden. Verwenden Sie immer die mitgelieferte Schraube, und montieren Sie sie
genau nach den Vorschriften.
BL57-003RE, 011RE, 016RE,
021RE, 036RE, 041RE
M4
Unterlegscheibe (Nennmaß 4)
Stoßgrundfläche
BL57-RE
0,01
M
Hinweis:
Abb. 3-5
BL57-056RE, 066RE, 076RE, 086RE, 096RE, 106RE
M4
Unterlegscheibe
(Nennmaß 4)
Abb. 3-6
BL57-056RE bis 106RE
M" bezieht sich auf die Maschinenführungsbahn.
"
BL57-006RE, 026RE, 031RE, 046RE
M4
Unterlegscheibe
(Nennmaß 4)
Stoßgrundfläche
M4
Unterlegscheibe (Nennmaß 4)
Stoßgrundfläche
0,1
M
3-5
