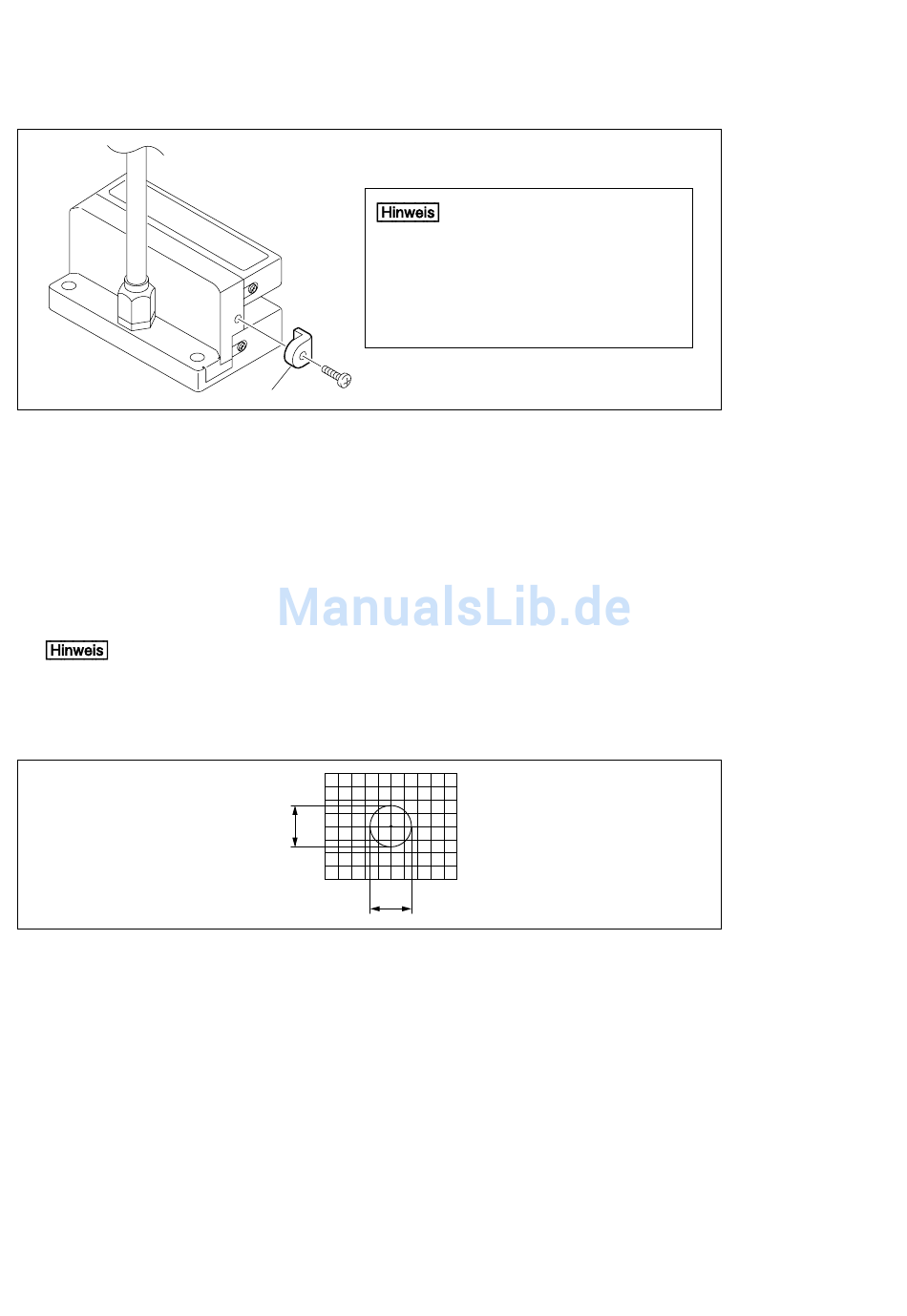

Entfernen Sie den Anschlag vom Detektorkopf.
6
Verschieben Sie den Maßstab und vergewissern Sie sich, dass die Amplituden A und B (siehe Abb. 3-
18) der Lissajousfigur über die gesamte Maßstabslänge innerhalb des Bereichs der angegebenen Werte
liegen.
<Angegebene Werte>
Typ mit A/B-Signalausgabe ........ Ausgabeformat F : Amplitude 0,7 Vs-s bis 1,3 Vs-s
Typ mit Analogausgabe ............... Ausgabeformat H: Amplitude 0,6 Vs-s bis 1,1 Vs-s
Die Mitte der Lissajousfigur entspricht 2,5 V.
Falls trotz wiederholter Einstellung keine Ausgabe von 1 Vs-s erzielt werden kann, überprüfen Sie die
Genauigkeit der Montagefläche von Maßstab und Detektorkopf (siehe die Seiten 3-3 bis 3-4), und
vergewissern Sie sich erneut, dass kein Schmutz an der Oberfläche des Maßstabs haftet.
Lissajous
3-12
(G)
Bewegen Sie die Maschinenvorrichtung
nicht mit dem am Detektorkopf
angebrachten Anschlag, weil dies zu
einer Beschädigung des Detektorkopfes
oder Maßstabs führen kann.
Anschlag
Abb. 3-17
Ausgabeformat G: Amplitude 0,8 Vs-s bis 1,2 Vs-s
A
B
Abb. 3-18
BL57-RE
