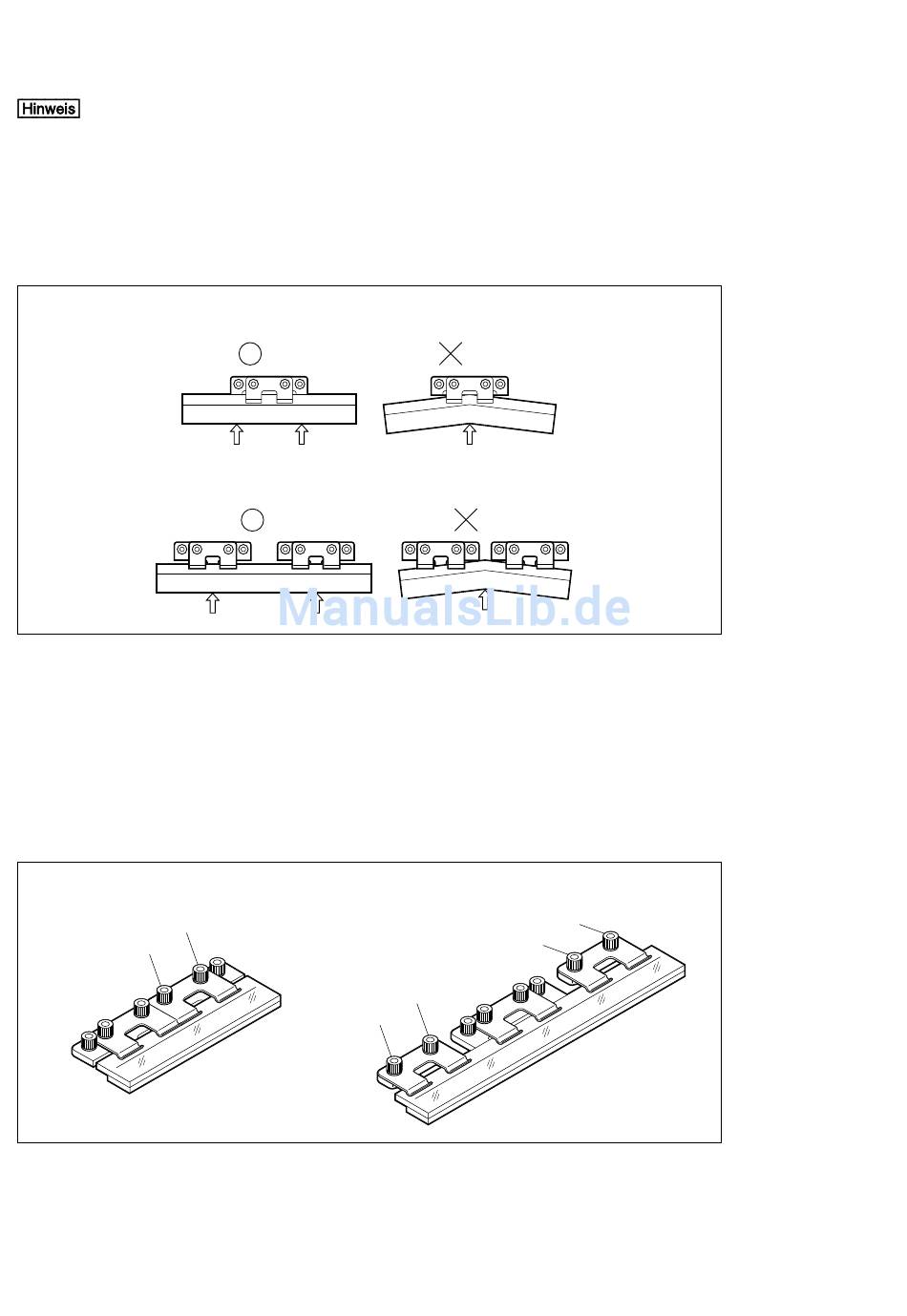

Wenn Sie den Maßstab gegen die Bezugsfläche drücken, üben Sie mit den Fingern an zwei Stellen einen
Druck von 9,8 N oder weniger auf die der Bezugsfläche gegenüberliegende Kante des Maßstabs aus, wie in
der linken Abb. 3-10 gezeigt. Wird ein Druck von 4,9 N oder mehr auf die Mitte des Maßstabs ausgeübt, wie
in der rechten Abb. 3-10 gezeigt, oder wird der Maßstab mit Verzug montiert, kann die angegebene Genauigkeit
nicht erzielt werden. (Dies gilt auch für die folgenden Verfahren. Falls der Verdacht auf Verzug des Maßstabs
durch übermäßige Kraftanwendung besteht, lösen Sie die Maßstabsklammer, um den Maßstab korrekt zu
montieren.)
BL57-003RE bis 046RE
BL57-056RE bis 106RE
5
Lassen Sie den Maßstab für etwa eine Stunde oder länger in dem in Abb. 3-9 gezeigten Zustand, bis sich
seine Temperatur stabilisiert.
6
Sichern Sie die übrigen Maßstabsklammern durch allmähliches und abwechselndes Anziehen der
Schrauben A und B. (Verwenden Sie nur die rechte Maßstabsklammer für Klammern mit zwei Schrauben,
und die rechte und linke Maßstabsklammer für Klammern mit drei Schrauben.) (Endanzugsmoment:
1,4 N · m)
BL57-006RE, 026RE,
031RE, 046RE
A
3-8
(G)
RICHTIG
RICHTIG
Abb. 3-10
B
Abb. 3-11
FALSCH
FALSCH
BL57-011RE, 016RE, 021RE, 036RE, 041RE,
056RE, 066RE, 076RE, 086RE, 096RE, 106RE
A
B
A
B
BL57-RE
