3. Montagemethode

3-1. Vorsichtsmaßnahmen bei der Montage
3-1-1. Überprüfen der Montagemethode
Vergewissern Sie sich, dass die Maßstabseinheit in der gezeigten
Position montiert werden kann (Abb. 3-1).
* Den Maßstab keinesfalls in einer anderen Richtung einbauen,
da hierdurch Schwierigkeiten bei der Bedienung und Wartung
auft reten können.
(Einbauposition B steht nur zur Verfügung wenn den Maßstab
geschützt werden kann gegen Öl und Späne.)
A
B
(Empfohlene Einbauposition)

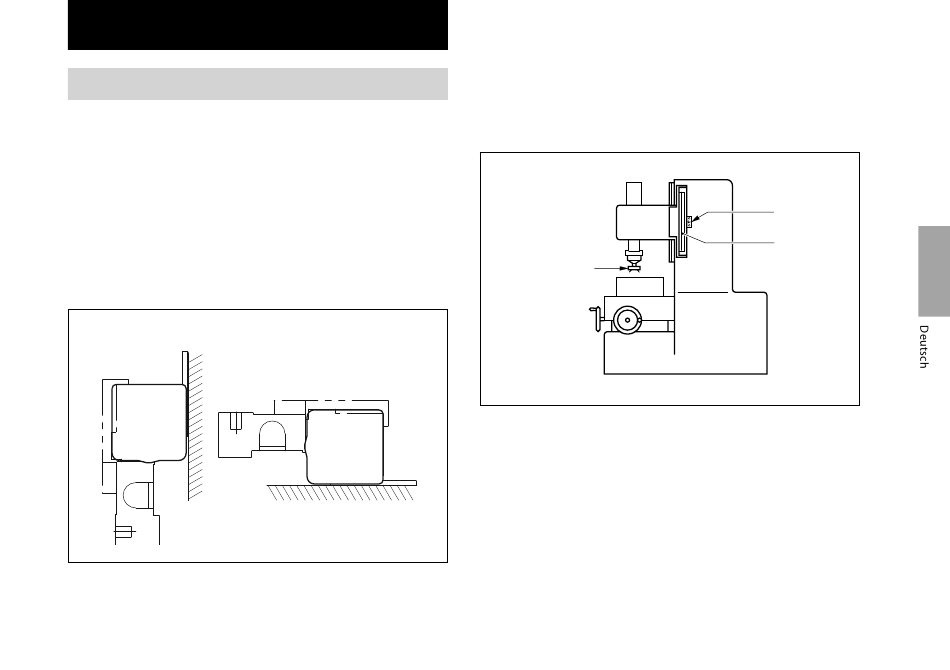

Abb. 3-1 Einbaurichtung des Maßstabs
SJ700A
Wenn der Maßstab vertikal eingebaut werden muss, unbedingt
darauf achten, dass der Schieber des Maßstabs auf der
dem Werkstück oder Schneidwerkzeug abgewandten Seite
angeordnet ist.
Schneidwerkzeug
Abb. 3-2 Vertikaler Einbau des Maßstabs
Schieber
Maßstab
5
(G)
