3
Überprüfen Sie Montagefläche und Bezugsfläche des Maßstabs auf Staub und Schmutz. Falls die Flächen
verschmutzt sind, wischen Sie sie mit alkoholgetränkter Gaze ab.
4

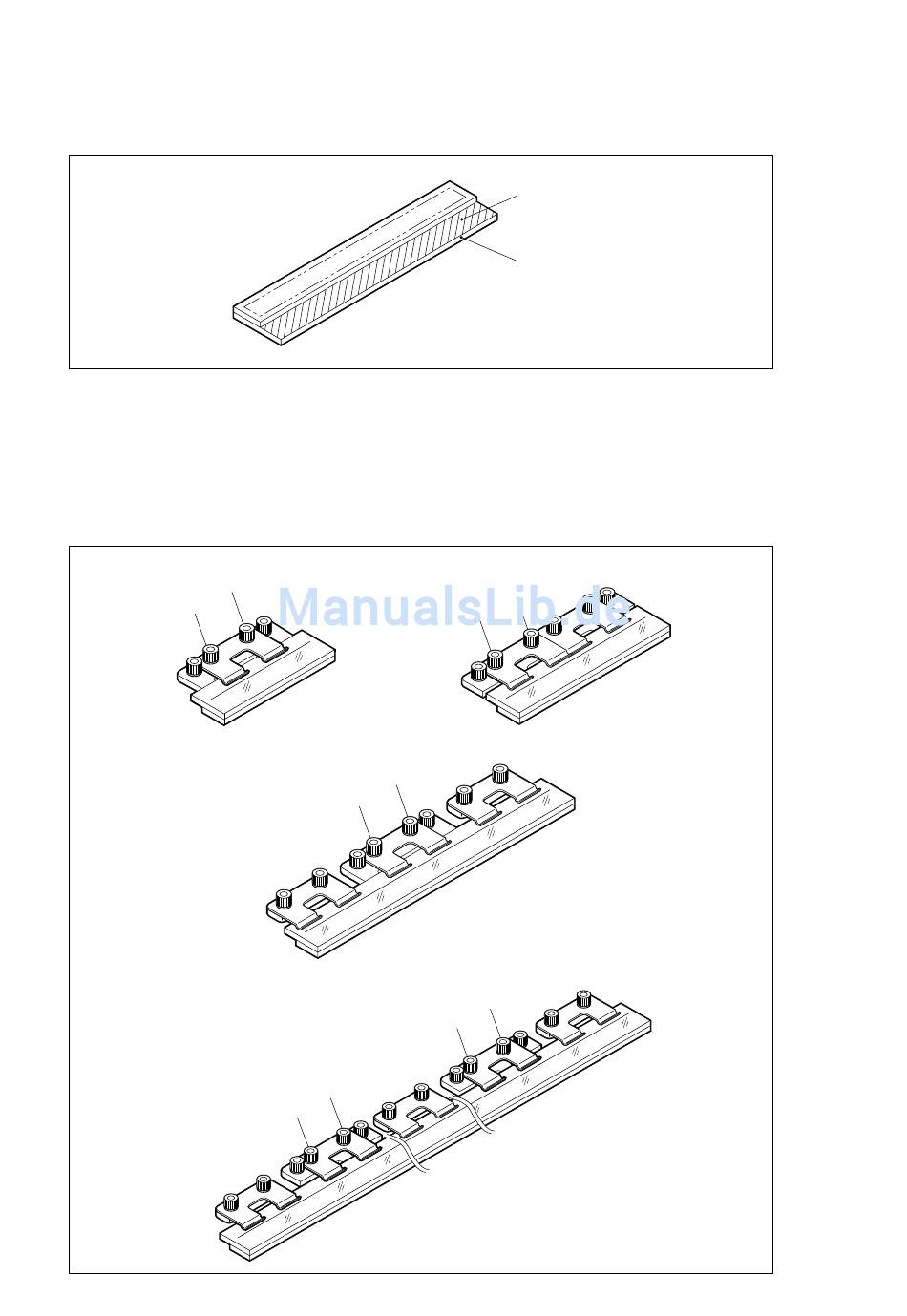

Schieben Sie den Maßstab zwischen Maßstabsklammer und Montagefläche ein, während Sie seine
Bezugsfläche (siehe Abb. 3-6) leicht gegen die Stoßgrundfläche drücken (Hinweis). Ziehen Sie die in
der Abbildung mit A und B gekennzeichneten Schrauben der Maßstabsklammer schrittweise und
abwechselnd an. (Verwenden Sie nur die linke Maßstabsklammer für Klammern mit zwei Schrauben,
und die mittlere Maßstabsklammer für Klammern mit drei Schrauben.) (Endanzugsmoment: 1,4 N · m)
BL57-003RE
B
A
BL57-RE
Abb. 3-8
BL57-011RE, 016RE, 021RE, 036RE, 041RE
B
A
BL57-056RE, 066RE, 076RE, 086RE, 096RE, 106RE
B
A
Abb. 3-9
Montagefläche
Bezugsfläche
BL57-006RE, 026RE, 031RE, 046RE
B
A
B
A
3-7
(G)
