4. Betrieb

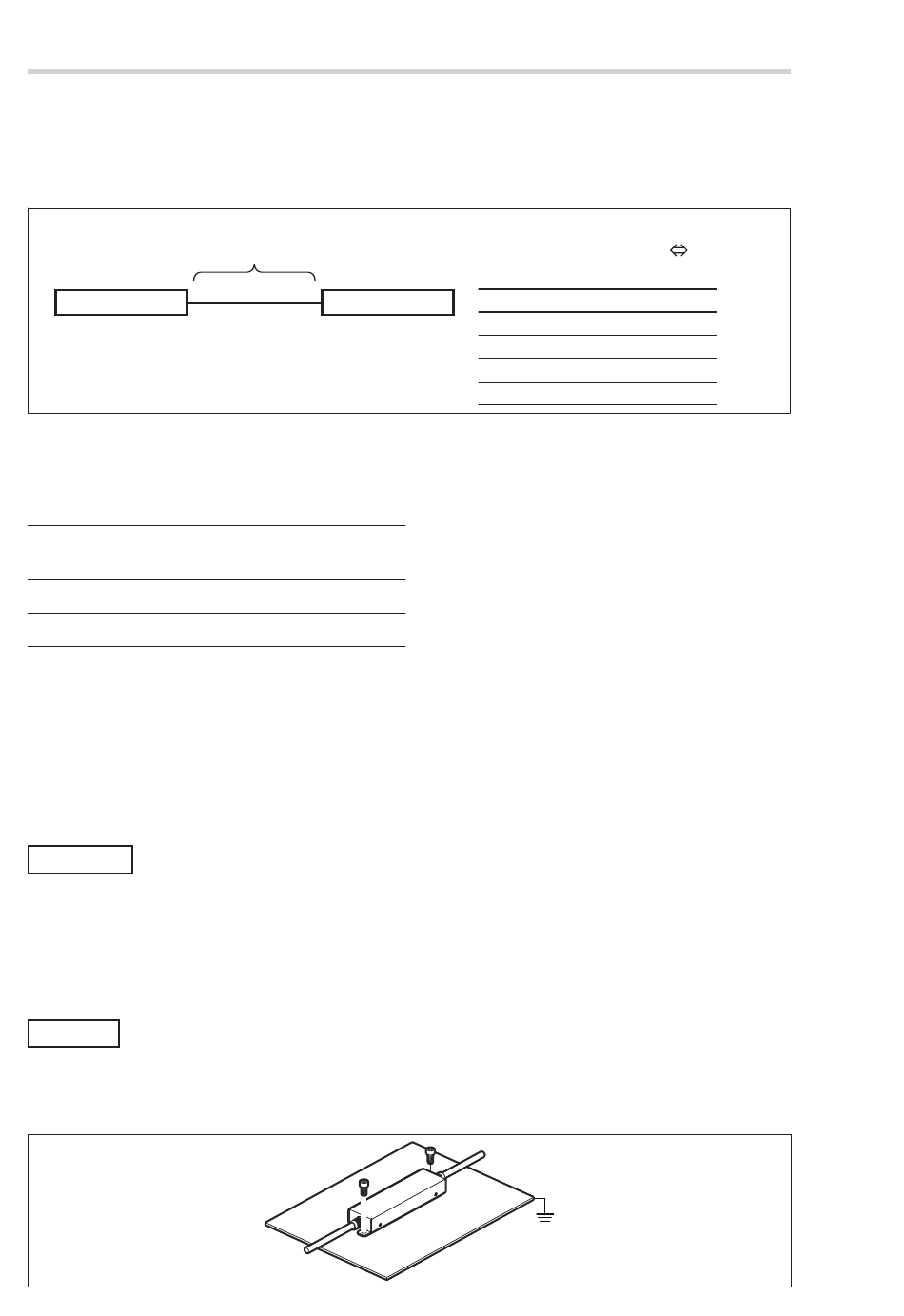

4-1. Kabelverlängerung
Die Länge des Kabels zwischen der Lesekopfeinheit und dem Interpolator darf 10 m nicht
überschreiten.
Lesekopfeinheit

4-2. Stromversorgung

Stellen Sie die nachstehend gezeigte Stromversorgung für den Ausgangsanschluss oder
das Kabel bereit.
Versorgungsspannung 4,75 V bis
Leistungsaufnahme
Einschaltstrom
Einschalten der Stromversorgung
1. Die Stromversorgung des MJ632
einschalten.
2. Die Stromversorgung des
Empfängers einschalten.
Hinweise
• Verwenden Sie unbedingt eine Stromquelle mit ausreichender Kapazität.
• Wenn Strom direkt vom Empfänger zugeleitet wird, muss außerdem das Timing
des Empfängerstarts und der Signalausgabe vom MJ632 bei der Nutzung der
Stromversorgung berücksichtigt werden.

4-3. Montieren des Interpolators

Hinweis
Verbinden Sie ein Erdungskabel mit der zur Installation vom MJ632 vorgesehenen
Aufstellfl äche.
Falls unterlassen
Rauschwiderstandsleistung des Gerätes dadurch herabgesetzt werden.
6
(G)
10 m oder
weniger
Interpolator
5,25 V Gleichstrom
200 mA max.
2 A max.
wird, einen Erdungsanschluss
Verlängerungskabel (getrennt erhältlich)
8-poliger Mini-DIN-Stecker
8-polige Mini-DIN-Buchse
Modell
CK-T12
CK-T13
CK-T14
CK-T15
• Nach Einschalten der Stromversorgung werden ca. 0,5
Sekunden lang keine Signale ausgegeben.
• In Abhängigkeit vom Stoppzustand der Lesekopfeinheit
und den Eigenschaften der verwendeten Stromversorgung
kann es vorkommen, dass Signal A beim Ausschalten der
Stromversorgung ausgegeben wird. Dieses Signal kann
eine Funktionsstörung im Empfänger verursachen.
Um dies zu verhindern, ist beim Ein- und Ausschalten
der Stromversorgung grundsätzlich wie nachstehend
beschrieben vorzugehen.
Ausschalten der Stromversorgung
1. Die Stromversorgung des Empfängers
ausschalten.
2. Die Stromversorgung des MJ632
ausschalten.
herzustellen,
Kabellänge
1 m
3 m
5 m
10 m
kann die
MJ632
