Graf one2clean Einbauanleitung Seite 13

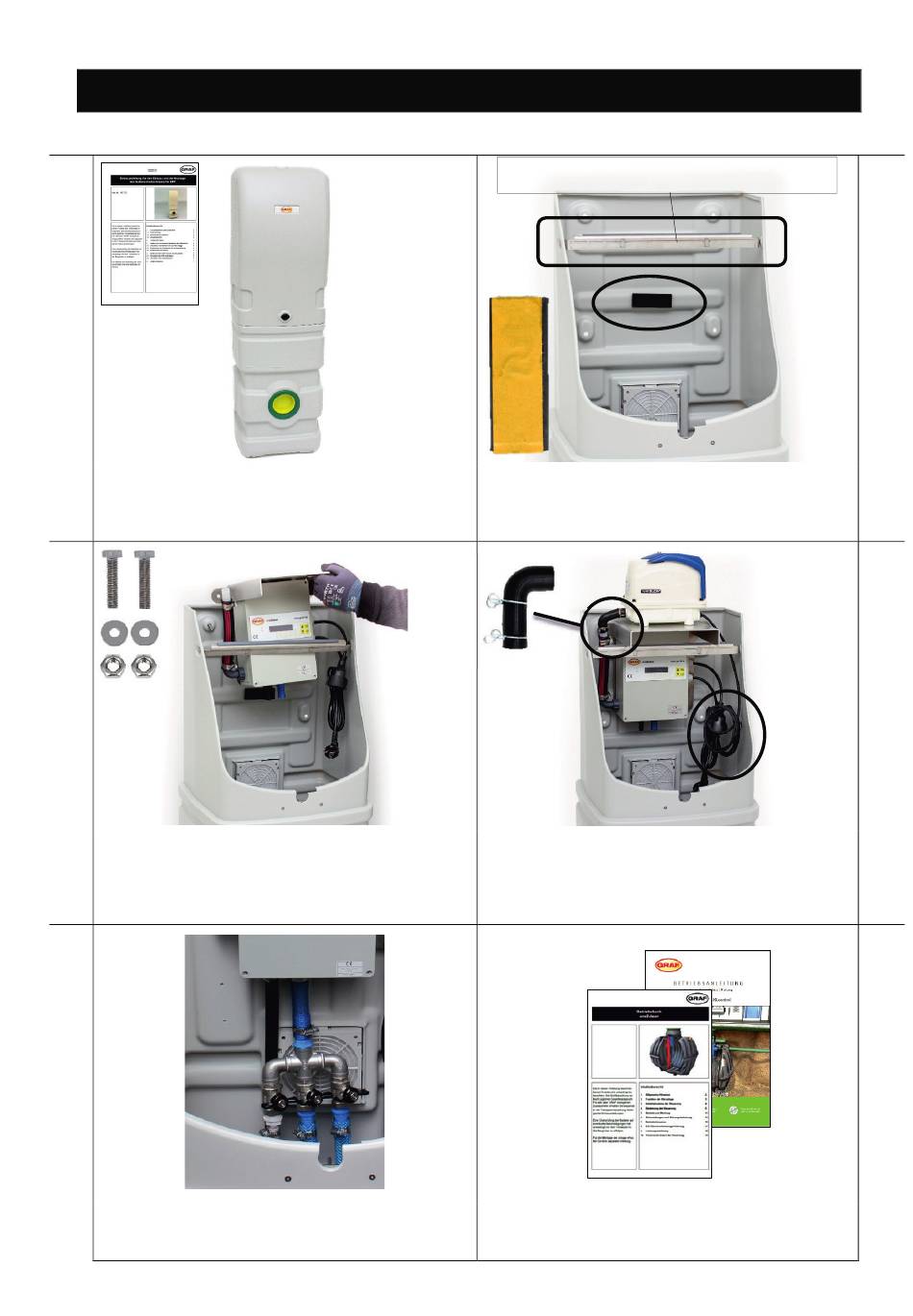

7. Montage der Steuerung im Außenschaltschrank M
7. Montage der Steuerung im Außenschaltschrank M
1.
Der Außenschaltschrank ist nach Einbauanleitung
aufzustellen und der elektrische Anschluss ist zu
erstellen.
3.
Die Steuerung wird mit den Schrauben, Unterleg-
scheiben und Muttern, die dem Schaltschrank bei-
liegen, befestigt.
5.
Die Montage des zusätzlichen Luftverteiler verläuft
analog zu 5.4 und 5.5.
mail@graf.info
www.graf.info
Empfehlung, Traverse nicht im Lieferumfang enthalten
Vor Montage der Steuerung ist auf der Rückseite
der mitgelieferte Moosgummistreifen zu kleben.
Optional: Montage des Traversen-Set für A-
Schrank M, Art. Nr 105190 (separat zu bestellen)
Der Verdichter wird auf die Steuerung gestellt.
Zum Luftanschluss ist der Gummi-Winkel zu ver-
wenden. Zum Stromanschluss wird der Stecker
des Verdichters in die Buchse der Steuerung ge-
steckt.
Die weitere Inbetriebnahme der Kläranlage und
Einstellung der Steuerung ist im Betriebsbuch be-
schrieben.
13 / 80
2.
4.
