Graf one2clean Einbauanleitung Seite 47

7.

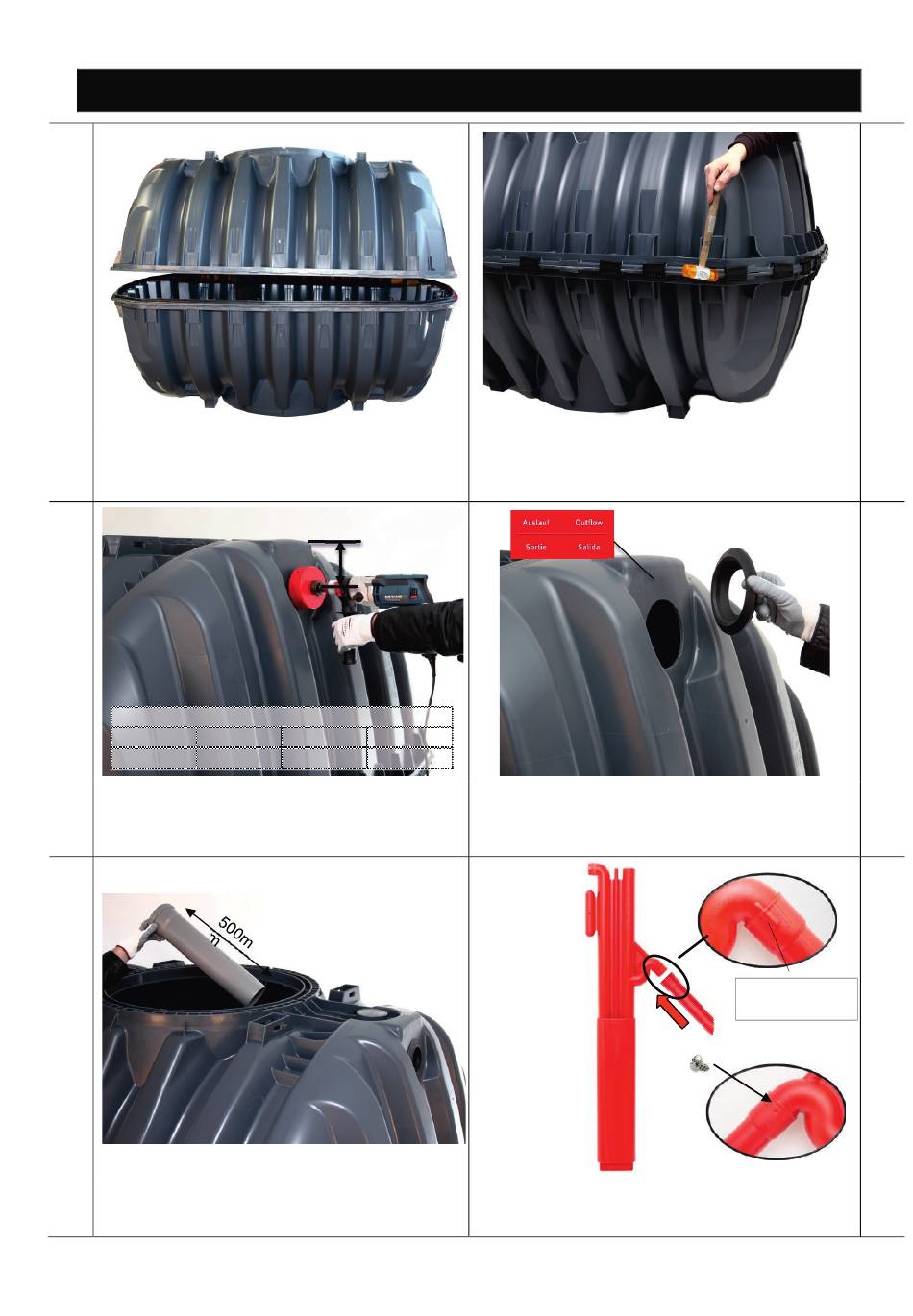

Colocar la cara interna con la pared divisoria so-
bre la parte inferior. Montar las grapas para unir la
cara superior con la parte inferior.
9.
2700 L 3750 L
145 mm 145 mm
Taladrar la entrada y la salida con la broca de co-
rona DN 110 (Ø 124 mm).
11.
Introducir desde el interior el tubo de extracción
en la perforación de salida.
mail@graf.info
www.graf.info
4. Montaje del kit de extracción de lodos
H
H
4800 L 6500 L
190 mm 205 mm
Montar las grapas para unir la cara superior con la
parte inferior.
Retirar la perforación. Colocar la junta de goma DN
110. En la salida, se debe colocar desde dentro ha-
cia afuera.
Pegar el adhesivo «Salida».
Coloque el tubo de aspiración en el sifón elevador.
Tenga en cuenta el seguro anti torsión. Asegure el
tubo de aspiración con el tornillo (3,5x6,5).
47 / 80
8.
10.
12.
Protección contra
torsión
