Graf one2clean Einbauanleitung Seite 48

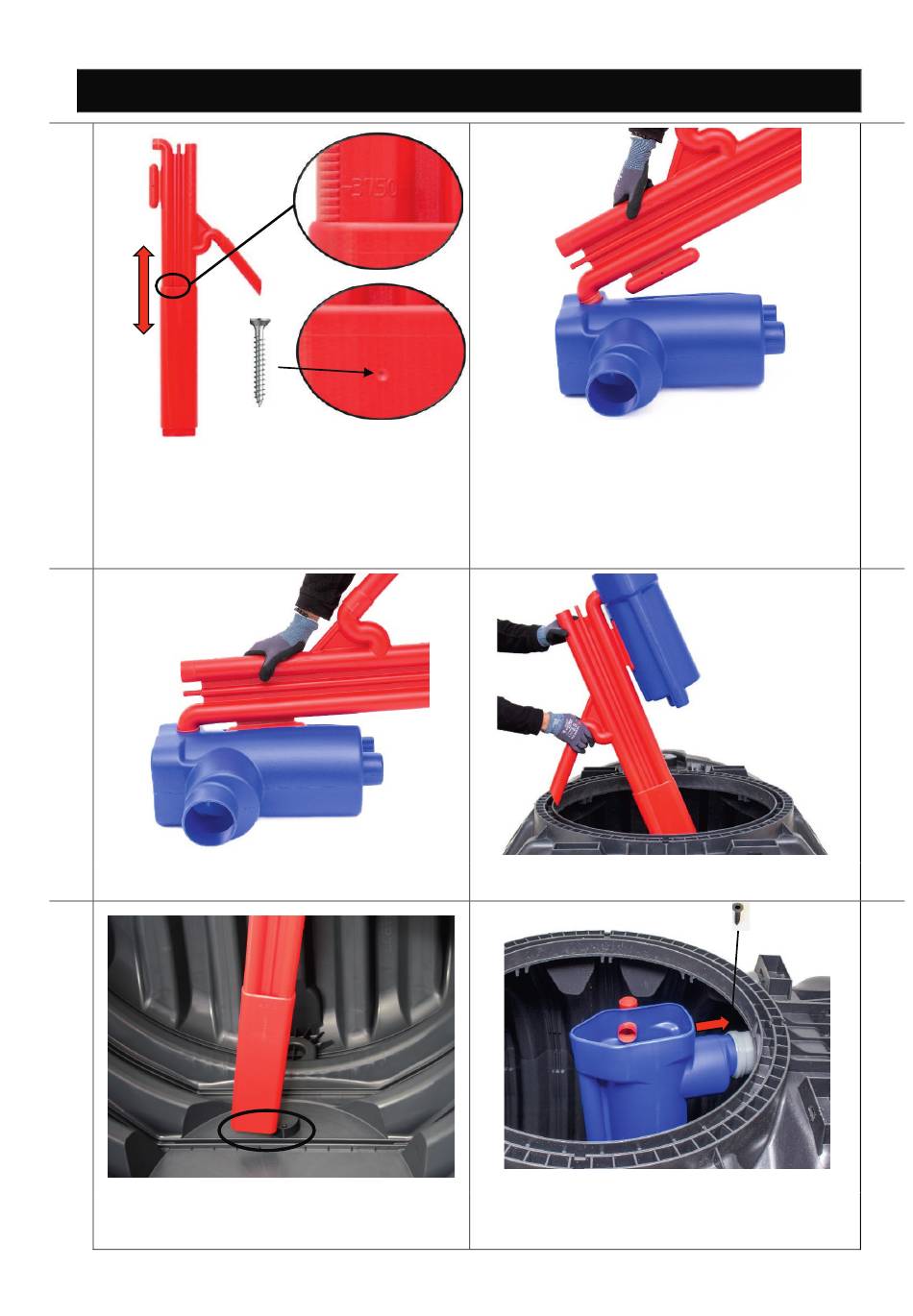

13.
La longitud de la palanca debe ajustarse en fun-
ción de la capacidad del depósito desplazando la
parte inferior del sifón. La posición aproximada se
indica en la parte superior del sifón. La altura
exacta debe determinarse en el depósito. Una vez
determinada la altura exacta, fije las dos partes
del sifón con el tornillo 4x30.
15.
Introducir el elevador en la toma de muestras
(hasta que encajen)
17.
El elevador se inserta desde arriba en la ranura
del depósito Carat.
mail@graf.info
www.graf.info
4. Montaje del kit de extracción de lodos
48 / 80
Unir el elevador y la toma de muestras. Introducir la
salida del elevador en la perforación de la toma de
muestras.
Meter el elevador junto con la toma de muestras en
el depósito.
El tubo de extracción de la toma de muestras se co-
necta al tubo de salida (¡usar lubricante!). Asegurar
la unión con un tornillo Spax.
14.
16.
18.
