Graf one2clean Einbauanleitung Seite 34

7.

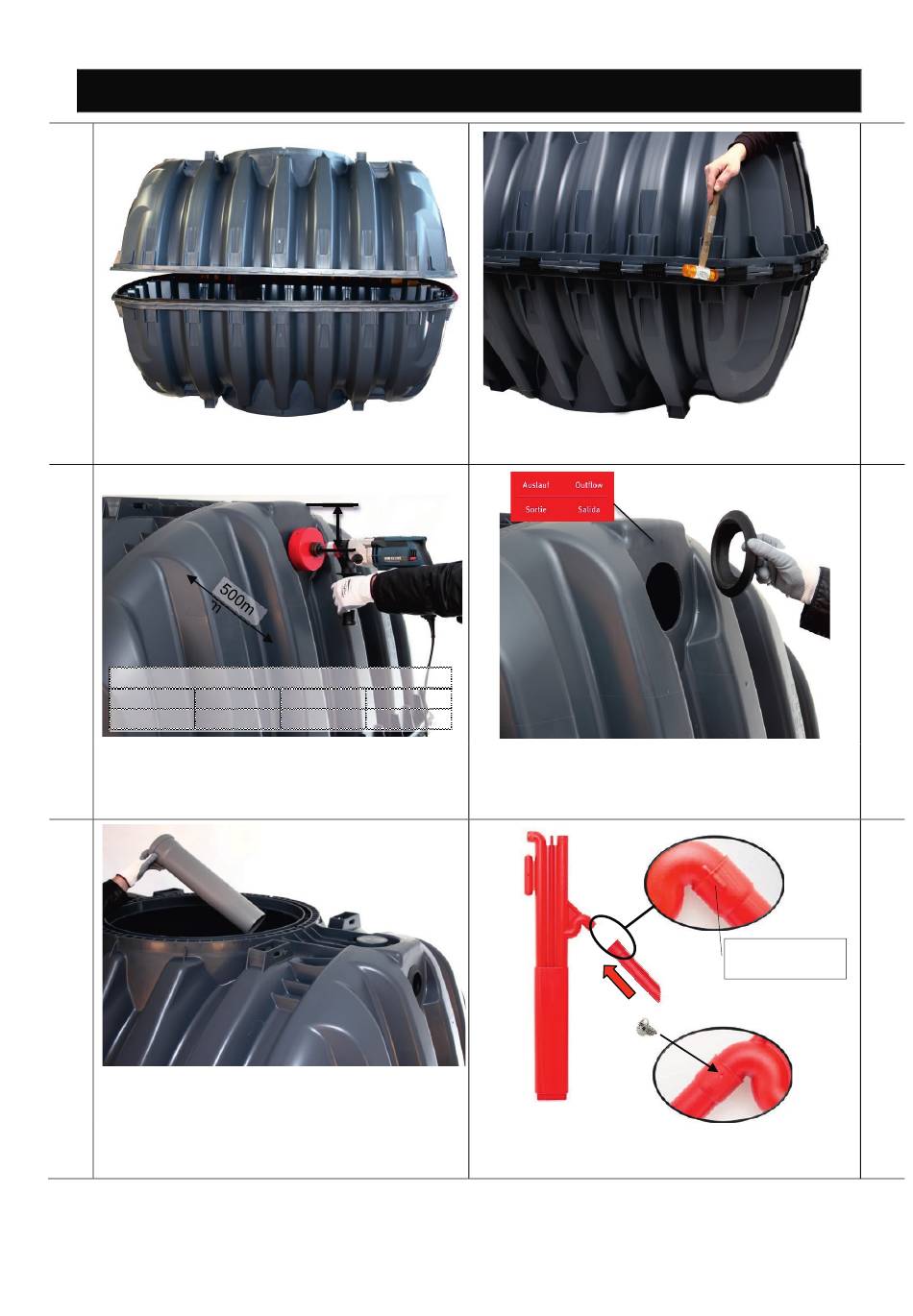

Placer la coque supérieure avec la paroi plon-
geante sur la coque inférieure.
9.
2700 L 3750 L
145 mm 145 mm
Percer l'entrée et la sortie avec une scie cloche
DN 110 (Ø 124 mm).
11.
Pousser le tuyau d'évacuation de l'intérieur à tra-
vers le joint.
mail@graf.info
www.graf.info
4.Montage du kit d'accessoires
H
H
4800 L 6500 L
190 mm 205 mm
Monter les agrafes pour relier les coffrages supé-
rieur et inférieur.
Ebavurer avant de mettre en place le joint à lèvres
DN 110. Pour l'écoulement, le sens de passage
doit être de l'intérieur vers l'extérieur.
Coller l'autocollant " sortie".
Enfoncer le levier d'aspiration sur le siphon. Respec-
ter le dispositif anti-torsion Fixer le levier d'aspiration
avec une vis (3,5x6,5).
34 / 80
8.
10.
12.
Dispositif anti-ro-
tation
