5. Montaggio centralina one2clean e armadio PP interno
5. Montaggio centralina one2clean e armadio PP interno

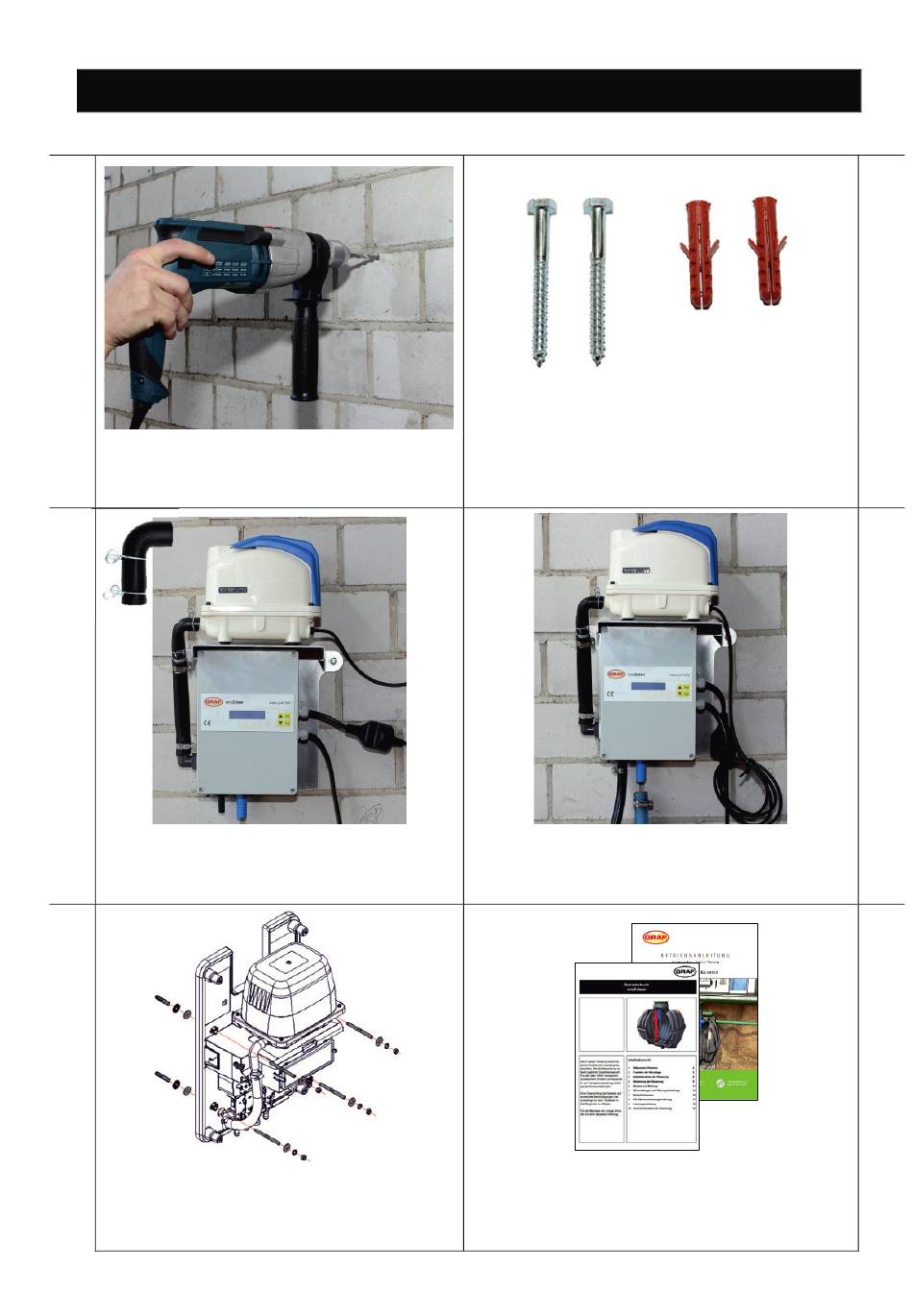

1.
La centralina deve essere installata in un locale
chiuso, asciutto e privo di polvere. Per il montag-
gio è necessario eseguire due fori da 8 mm nella
parete.
3.
Il compressore viene posizionato sopra la centra-
lina. Per il collegamento dell'aria utilizzare il go-
mito in gomma. Collegare la spina del compres-
sore alla presa della centralina.
5.
Nel modello one2cleanXtra, il fissaggio dell'armadio
in PP avviene tramite 4 viti prigioniere, che vengono
fissate alla parete con tasselli. Le rondelle, le ron-
delle dentate e i dadi devono essere montati come
mostrato nella figura sopra.
mail@graf.info
www.graf.info
Fissare la centralina alla parete utilizzando i tasselli
e le viti presenti nella confezione.
Collegare i tubi di aerazione ai portagomma della
centralina. Per il montaggio consigliamo di riscaldare
le estremità dei tubi flessibili.
Le altre fasi per la messa in funzione dell'impianto di
depurazione e l'impostazione della centralina sono
descritte nel manuale d'uso.
