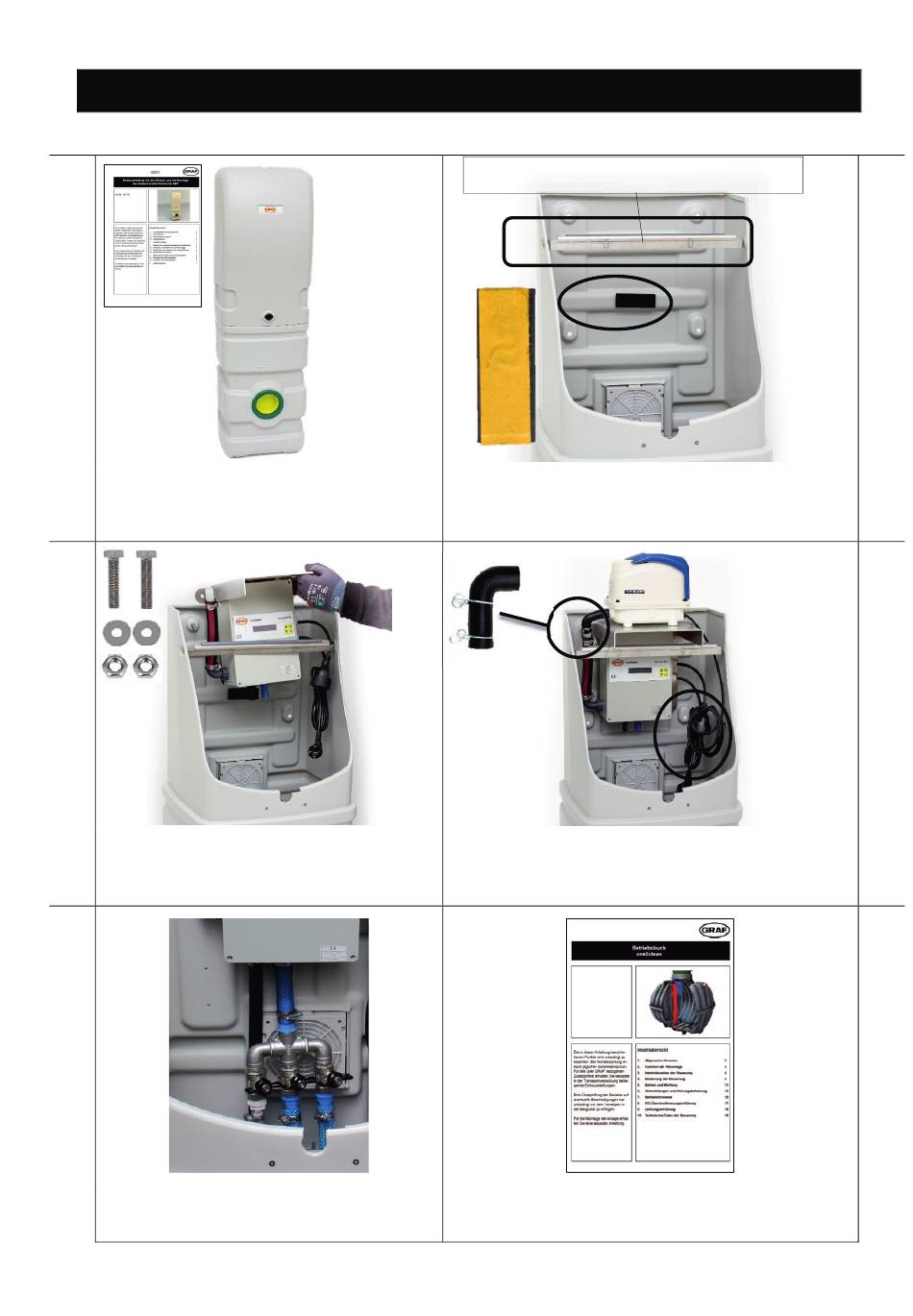

7. Montaje de la unidad de control en el armario externo M
7. Montaje de la unidad de control en el armario externo M
1.
El armario externo debe montarse siguiendo
las instrucciones de instalación y debe reali-
zarse la conexión eléctrica.
3.
El controlador se fija con los tornillos, arande-
las y tuercas que se suministran con el arma-
rio externo.
5.
El montaje del distribuidor de aire adicional se
realiza de forma análoga a lo descrito en los
apartados 5.4 y 5.5.
mail@graf.info
www.graf.info
Recomendación: la traviesa no está incluida en el volu-
men de suministro.
Antes de montar el controlador, pegue la tira de go-
maespuma suministrada en la parte posterior.
Opcional: montaje del juego de travesaños para arma-
rio A M, n.º de art. 105190 (pedir por separado).
El compresor se coloca encima del controlador. Para la
conexión de aire se debe utilizar el codo de goma. Para
la conexión eléctrica, el enchufe del compresor se con-
tecta en el conector hembra del controlador.
La puesta en marcha de la planta depuradora y la con-
figuración del sistema de control se describen en el ma-
nual de funcionamiento.
52 / 80
2.
4.
