19.

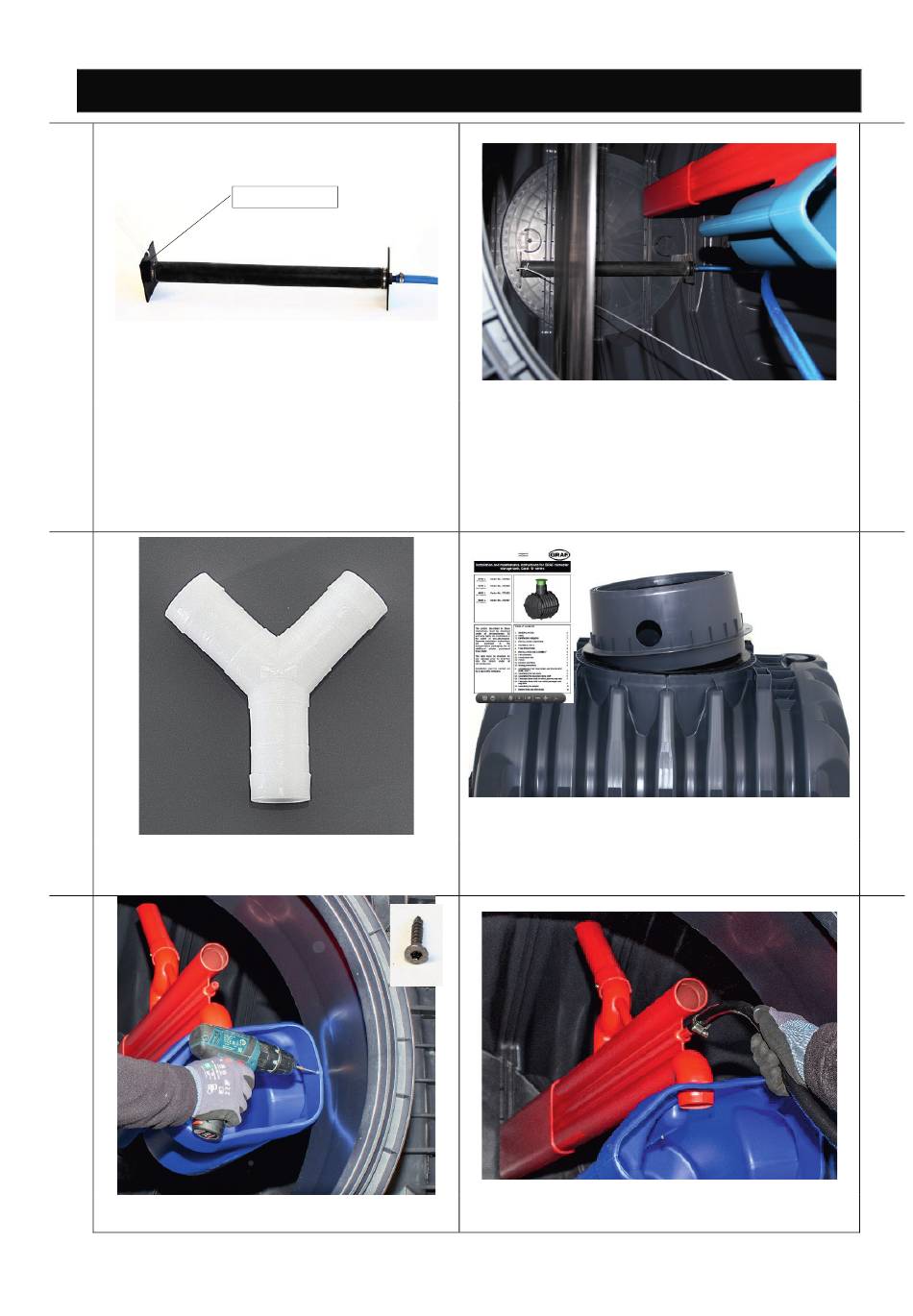

Fijar la cuerda en el difusor tubular (perforación
6 mm). Conectar la manguera de aire (19 mm)
en el lado opuesto. Las depuradoras para más
de 7 HE incluyen dos difusores tubulares.
21.
En depuradoras con dos difusores tubulares, co-
nectar las mangueras de ambos difusores a la
pieza de derivación en Y.
22.
Fijar el depósito de la toma de muestra a la cú-
pula con tornillo Spax
4. Montaje del kit de extracción de lodos
Perforación 6
mail@graf.info
www.graf.info
Colocar el/los difusor/es tubular/es en el suelo del de-
pósito. Hay que deslizarlo por debajo de la pared di-
visoria hasta tal punto que la primera cámara también
reciba aireación. Fijar el tornillo de gancho (incluido)
en la cúpula para sujetar la cuerda. El agujero para
fijar el gancho se debe perforar con una broca de 4
mm.
La cúpula se monta conforme a las instrucciones de
instalación (¡Junta!).
Conectar la manguera de aire (13 mm) al sifón eleva-
dor de agua depurada.
