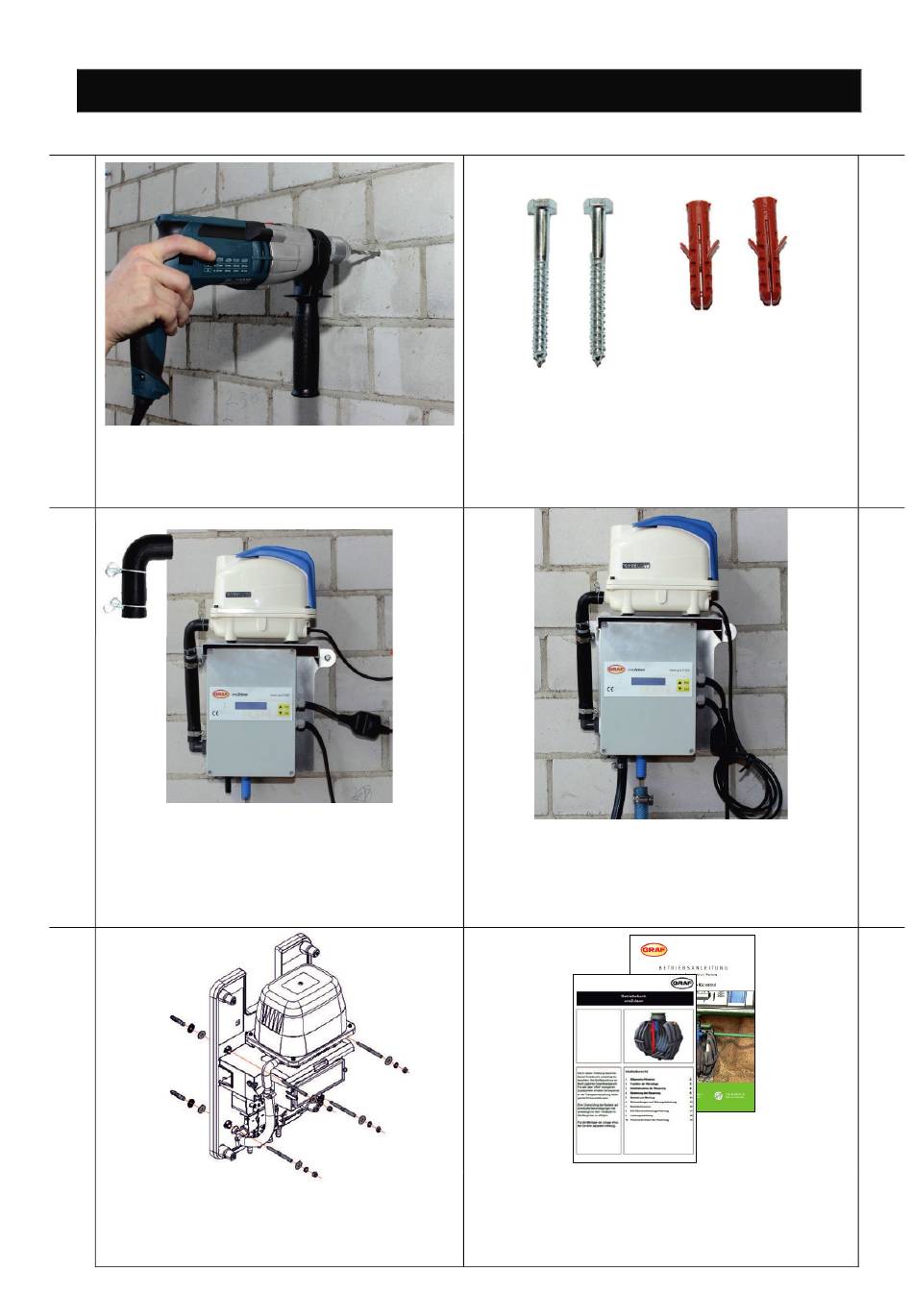

5. Montaje de la unidad de control one2clean/Armario en interior
5. Montaje de la unidad de control one2clean/Armario en interior
1.
La unidad de control debe instalarse en interior y
este debe ser seco y limpio. Para el montaje, hay
que taladrar dos perforaciones de 8 mm en la pa-
red.
3.
El compresor se monta encima de la unidad de con-
trol. Conectar el compresor a la unidad de control
utilizando la manguera con codo de 90 grados y
asegurándola con las abrazaderas incluidas. El en-
chufe del compresor se conecta en el conector
hembra de la unidad de control.
En el caso de one2cleanXtra, el armario de poli-
propileno se fija a la pared con 4 tornillos de do-
ble rosca y tacos. Las arandelas, las arandelas
dentadas y las tuercas deben montarse como se
muestra en la ilustración superior.
mail@graf.info
www.graf.info
La unidad de control se fija en la pared con los ta-
cos y los tornillos adjuntos.
Las mangueras de aire se conectan en las boquillas
inferiores de la unidad de control.
Para el montaje recomendamos calentar los extre-
mos de las mangueras.
Para más información consultar el manual de la uni-
dad de control.
50 / 80
