Graf one2clean Einbauanleitung Seite 35

13.

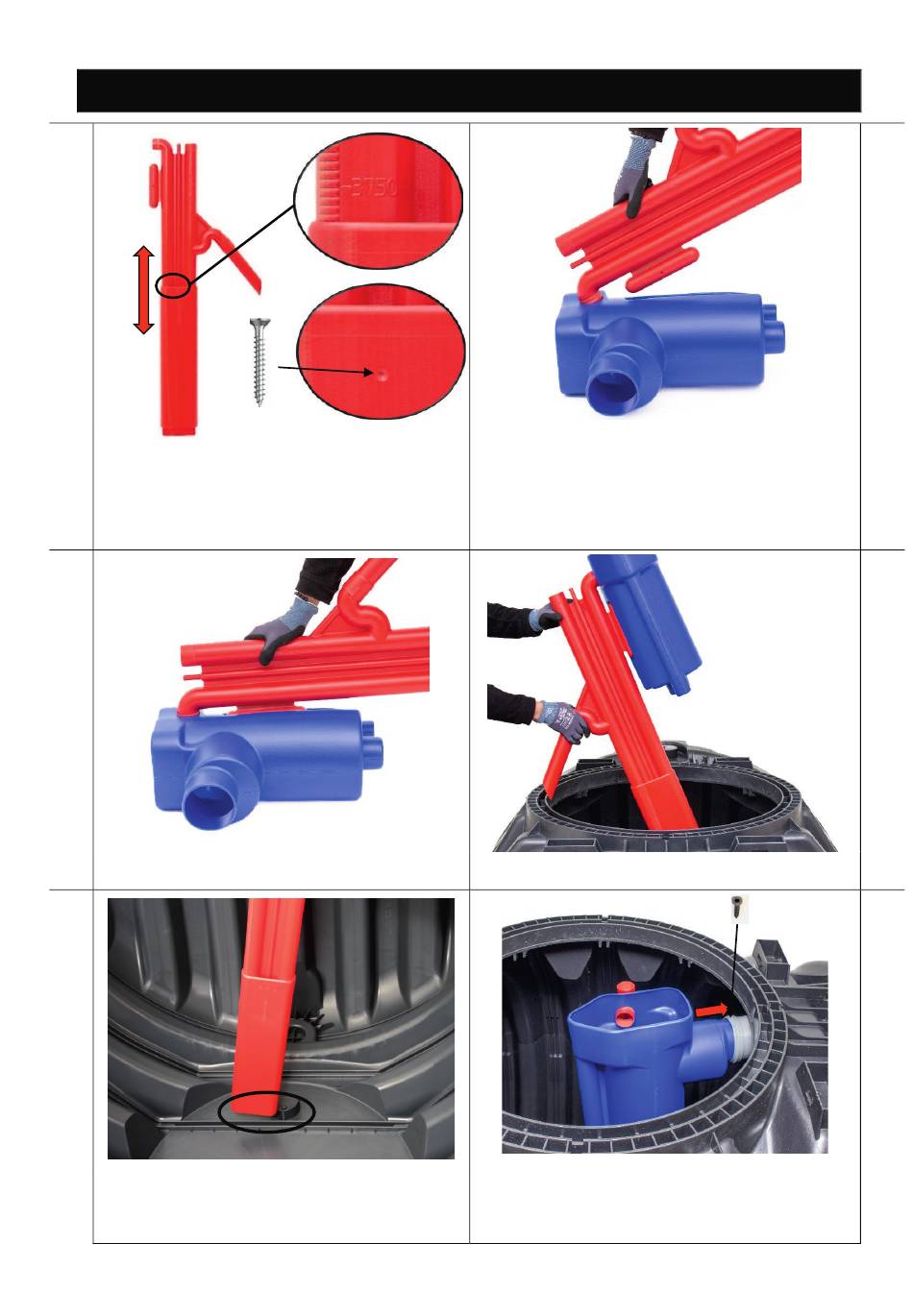

La longueur du levier doit être ajustée en fonction
de la taille du réservoir en déplaçant le sabot.. La
position approximative est indiquée sur le levier.
La hauteur exacte doit être déterminée dans le ré-
servoir. Après avoir déterminé la hauteur exacte,
bloquer le sabot avec une vis 4x30.
15.
Pousser le levier dans l'échantillonneur (jusqu'à ce
qu'il s'enclenche)
17.
Le levier s'insère par le haut dans la rainure du ré-
servoir Carat.
mail@graf.info
www.graf.info
4.Montage du kit d'accessoires
Assembler le siphon et l'échantillonneur. Pour ce
faire, enfoncer la sortie du siphon dans le trou de
l'échantillonneur.
Insérer l'ensemble dans le réservoir.
Le tuyau de sortie du prélèvement d'échantillons
est inséré dans le manchon du tube de sortie (utili-
ser un lubrifiant !). Le raccord du manchon doit être
sécurisé à l'aide d'une vis courte.
35 / 80
14.
16.
18.
