7.Montage de la commande dans l'armoire électrique extérieure M

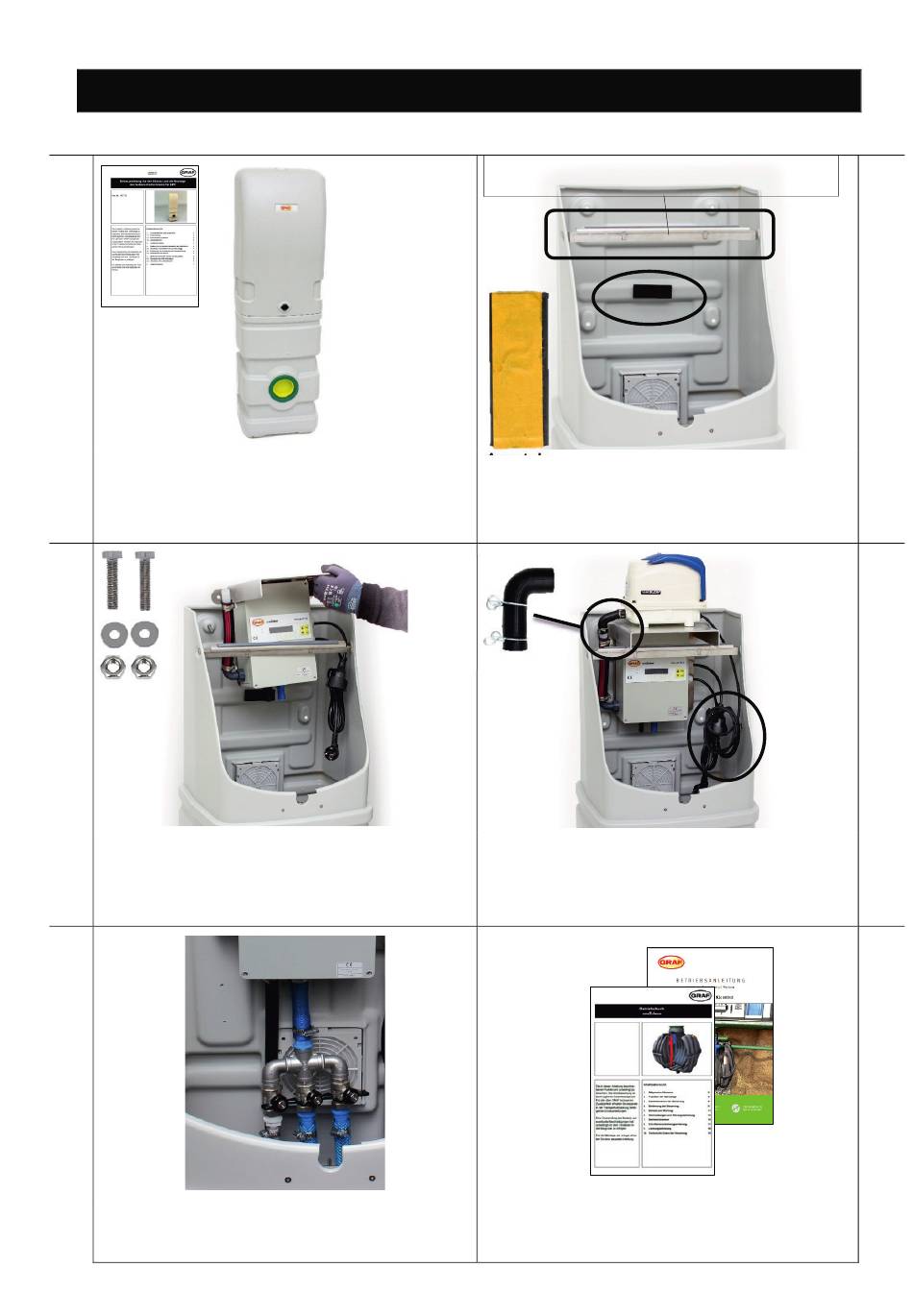

7. Montage de la commande dans l'armoire électrique extérieure M
1.
L'armoire électrique extérieure doit être installée
conformément aux instructions de montage et le
raccordement électrique doit être réalisé.
3.
La commande est fixée à l'aide des vis, des ron-
delles et des écrous fournis avec l'armoire élec-
trique
5.
Le montage du diffuseur d'air supplémentaire se
déroule de la même manière que pour les points
5.4 et 5.5
mail@graf.info
www.graf.info
Recommandation, la traverse n'est pas comprise dans la
Avant de monter la commande, il faut coller sur la
face arrière la bande de caoutchouc mousse four-
nie. En option : montage de la traverse pour l'ar-
moire A M, art. N° 105190 (à commander séparé-
ment)
Le compresseur est placé sur la commande. Pour
le raccordement de l'air, il faut utiliser le coude en
caoutchouc. Pour le raccordement électrique, la
fiche du compresseur est insérée dans la prise de
la commande.
La suite de la mise en service de la station d'épu-
ration et le réglage de la commande sont décrits
dans le manuel d'utilisation.
39 / 80
livraison
2.
4.
