Graf one2clean Einbauanleitung Seite 60

7.

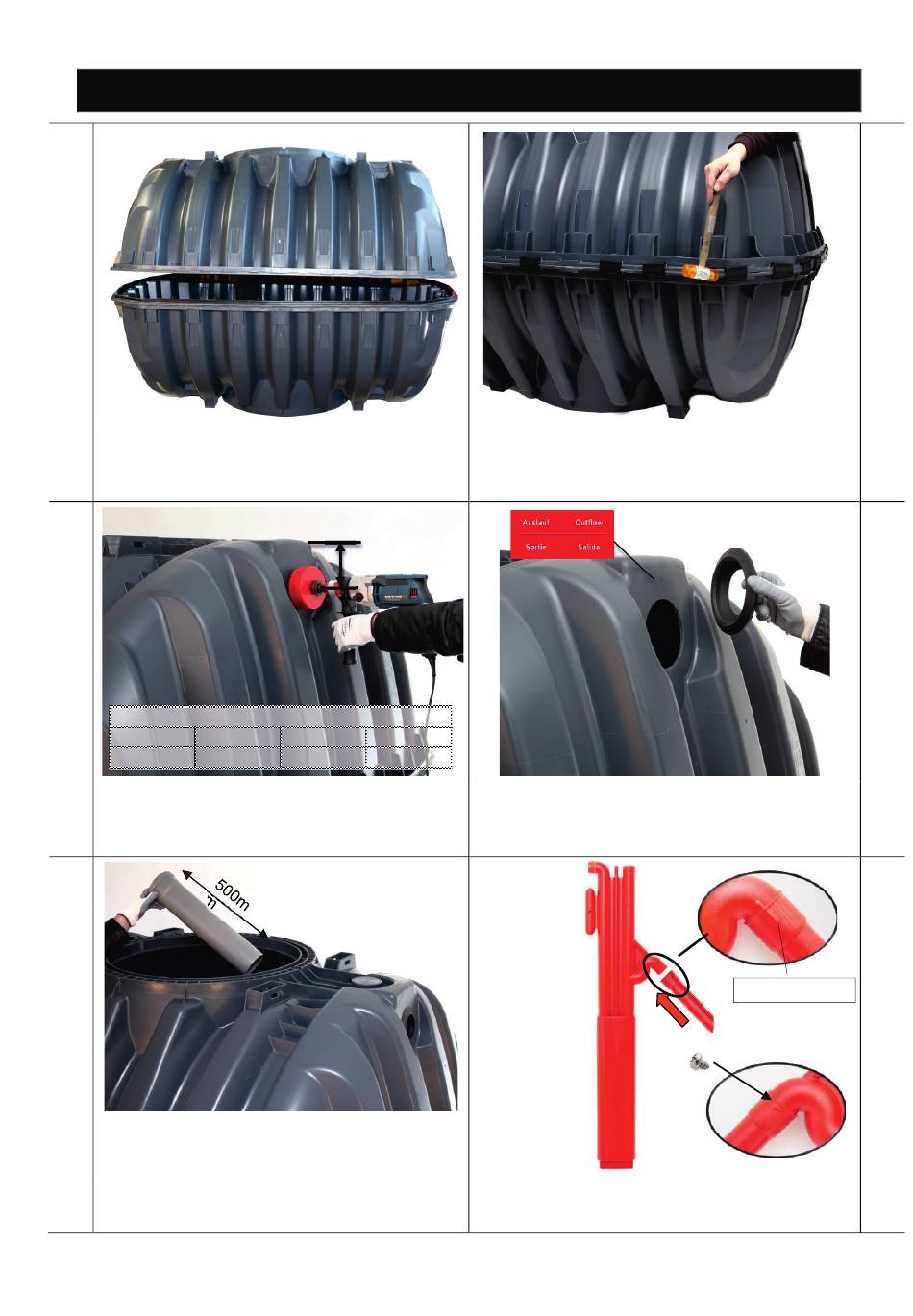

Posizionare il guscio superiore con la parete som-
mersa sopra al guscio inferiore. Montare i ganci
per collegare il guscio superiore con quello infe-
riore.
9.
2700 L 3750 L
145 mm 145 mm
Con un trapano a tazza DN 110 realizzare i fori
per l'ingresso e l'uscita (Ø 124 mm).
11.
Spingendo dall'interno, fare passare il tubo di
uscita attraverso l'apposito foro.
mail@graf.info
www.graf.info
4. Montaggio del kit di equipaggiamento
H
H
4800 L 6500 L
190 mm 205 mm
Montare i ganci per collegare il guscio superiore con
quello inferiore.
Pulire il foro dalle sbavature. Inserire la guarnizione
a labbro DN 110. Per l'uscita la direzione di inseri-
mento deve essere dall'interno verso l'esterno.
Applicare l'adesivo "Uscita".
Inserire il manicotto di aspirazione sul sollevatore.
Fare attenzione al dispositivo antitorsione. Fissare il
manicotto di aspirazione con la vite (3,5x6,5).
60 / 80
8.
10.
12.
a incastro
