Graf one2clean Einbauanleitung Seite 46

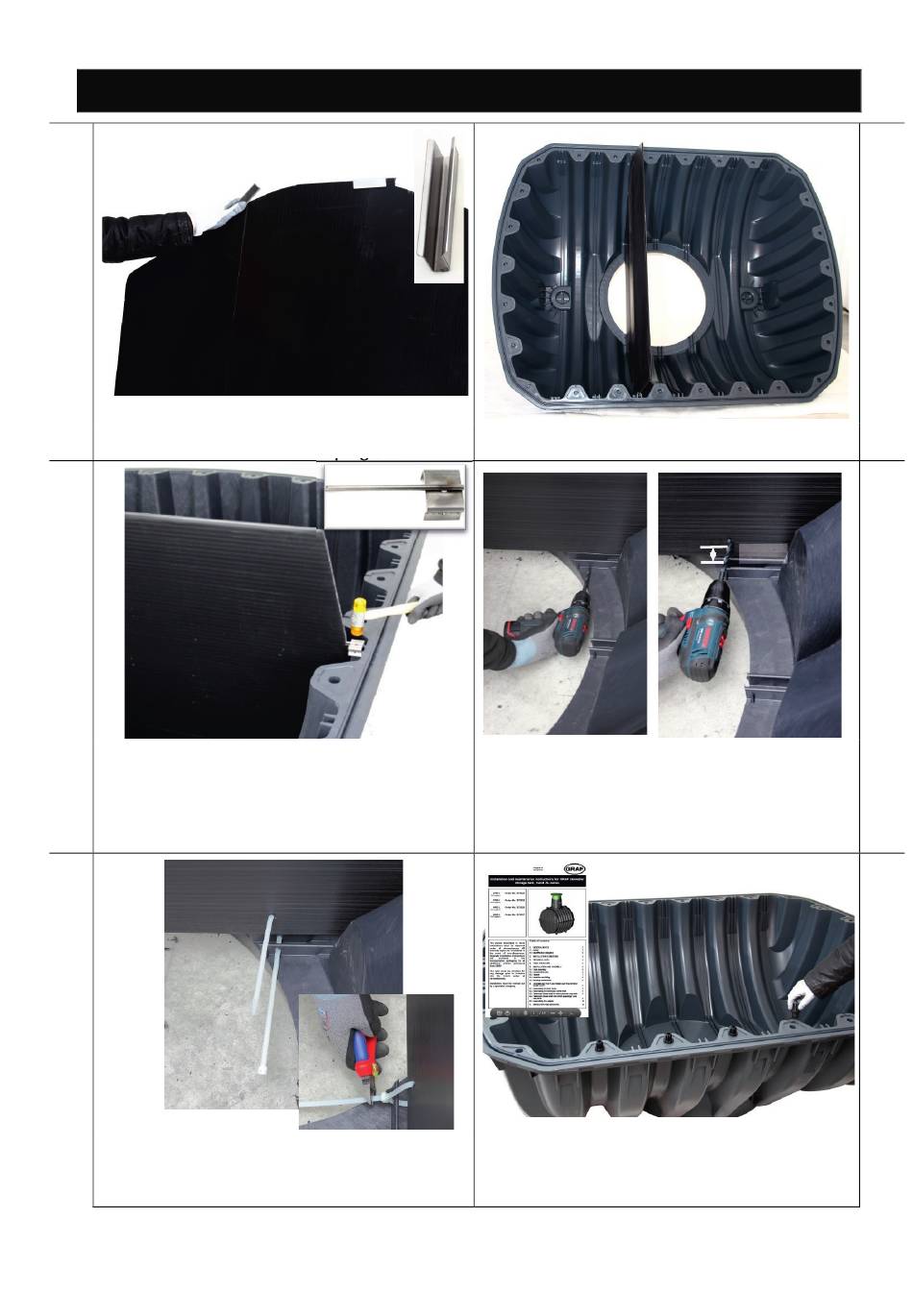

1.
Desplegar pared divisoria Colocar los ganchos
metálicos a ambos lados de los pliegues.
3.
Fijar la pared divisoria con los ganchos en forma
de U. La pata metálica debe quedar posicionada
dentro de la pared divisoria
5.
Pasar la brida de sujeción por los dos agujeros y
ajustar
Cortar el exceso de la brida de plástico.
Repetir este procedimiento en el lado opuesto.
mail@graf.info
www.graf.info
4. Montaje del kit de extracción de lodos
46 / 80
Colocar la pared divisoria en la cara interna. Situar
la ranura en el centro.
Una vez la pared divisoria este en su lugar perfo-
rar la costilla interna del depósito con una broca
de 8mm.
Medir 4 cm. desde el borde de la pared divisoria y
perforarla con la misma broca de 8mm.
Montar el depósito Carat S conforme a las instruc-
ciones de montaje (junta, perno de centrado, lubri-
cante)
2.
4.
>
4cm
6.
