Graf one2clean Einbauanleitung Seite 11

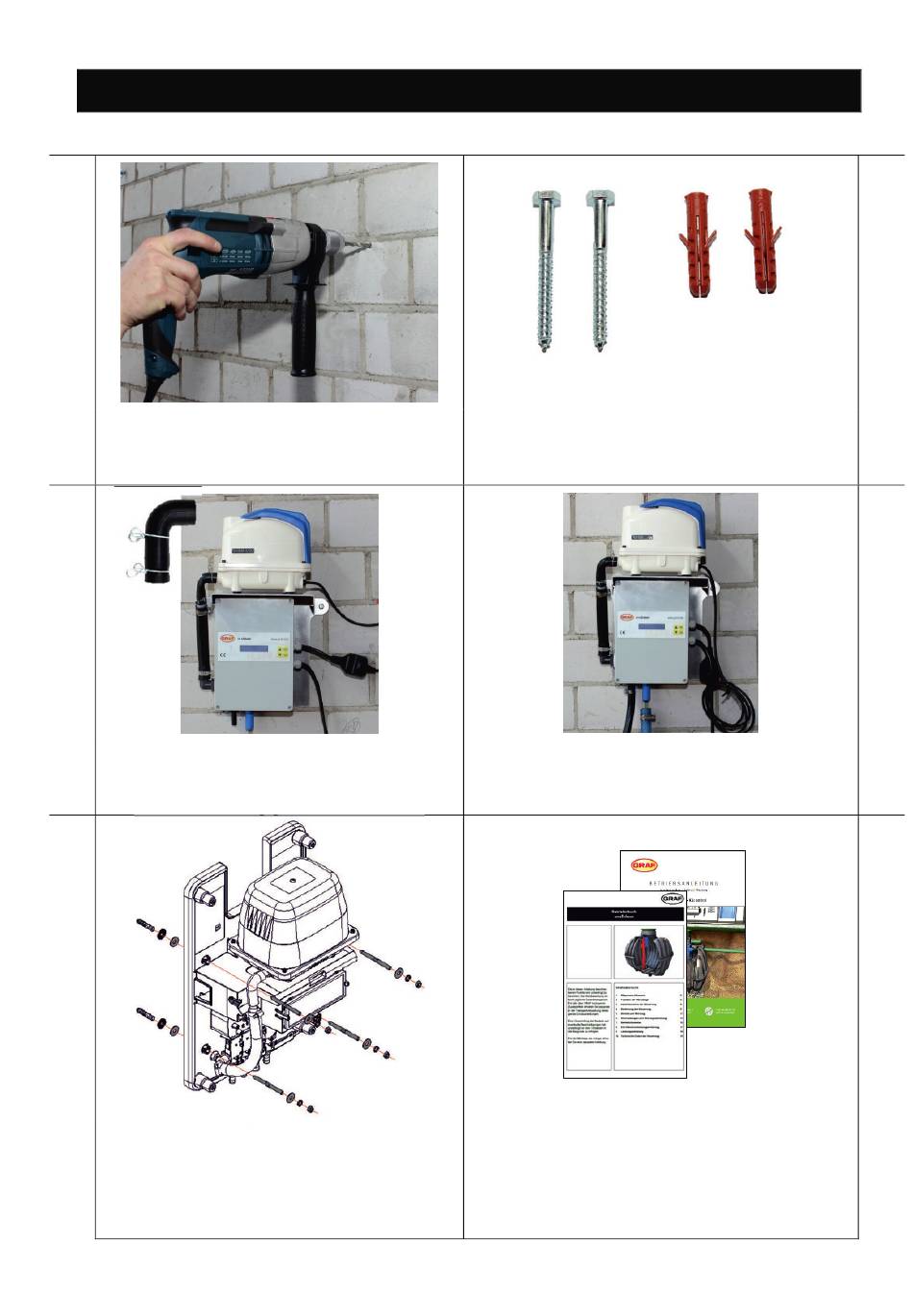

5. Montage der Steuerung one2clean/PP-Schrank im Innenraum
5. Montage der Steuerung one2clean/PP-Schrank im Innenraum
1.
Die Steuerung ist in einem trockenen und staub-
freien Innenraum zu installieren. Zur Montage
sind zwei Bohrungen 8mm in die Wand zu boh-
ren.
3.
Der Verdichter wird auf die Steuerung gestellt.
Zum Luftanschluss ist der Gummi-Winkel zu ver-
wenden. Der Stecker des Verdichters wird in die
Buchse der Steuerung gesteckt.
5.
Bei der one2cleanXtra erfolgt die Befestigung
des PP-Schrankes mit 4 Stockschrauben, die mit
Dübeln in der Wand befestigt werden. Die Unter-
legscheiben, Zahnscheiben, Muttern sind ent-
sprechend der oben stehenden Abbildung zu
montieren.
mail@graf.info
www.graf.info
Die Steuerung wird mit den mitgelieferten Dübeln
und Schrauben an der Wand befestigt.
Die Luftschläuche werden an die Schlauchtüllen der
Steuerung angeschlossen. Zur Montage empfehlen
wir, die Schlauchenden anzuwärmen.
Die weitere Inbetriebnahme der Kläranlage und Ein-
stellung der Steuerung ist im Betriebsbuch beschrie-
ben
11 / 80
2.
4.
