Graf one2clean Einbauanleitung Seite 33

1.
Déplier la paroi plongeante. Placer les agrafes de
part et d'autre des bords du pli.
3.
Placer la pince de maintien dans la rainure.
Frapper la pince avec un marteau.
5.
Introduire un serre-flex dans les deux trous et le
serrer fermement. Couper la partie qui dépasse du
serre-flex .
La fixation doit également être réalisée sur le
côté opposé.
mail@graf.info
www.graf.info

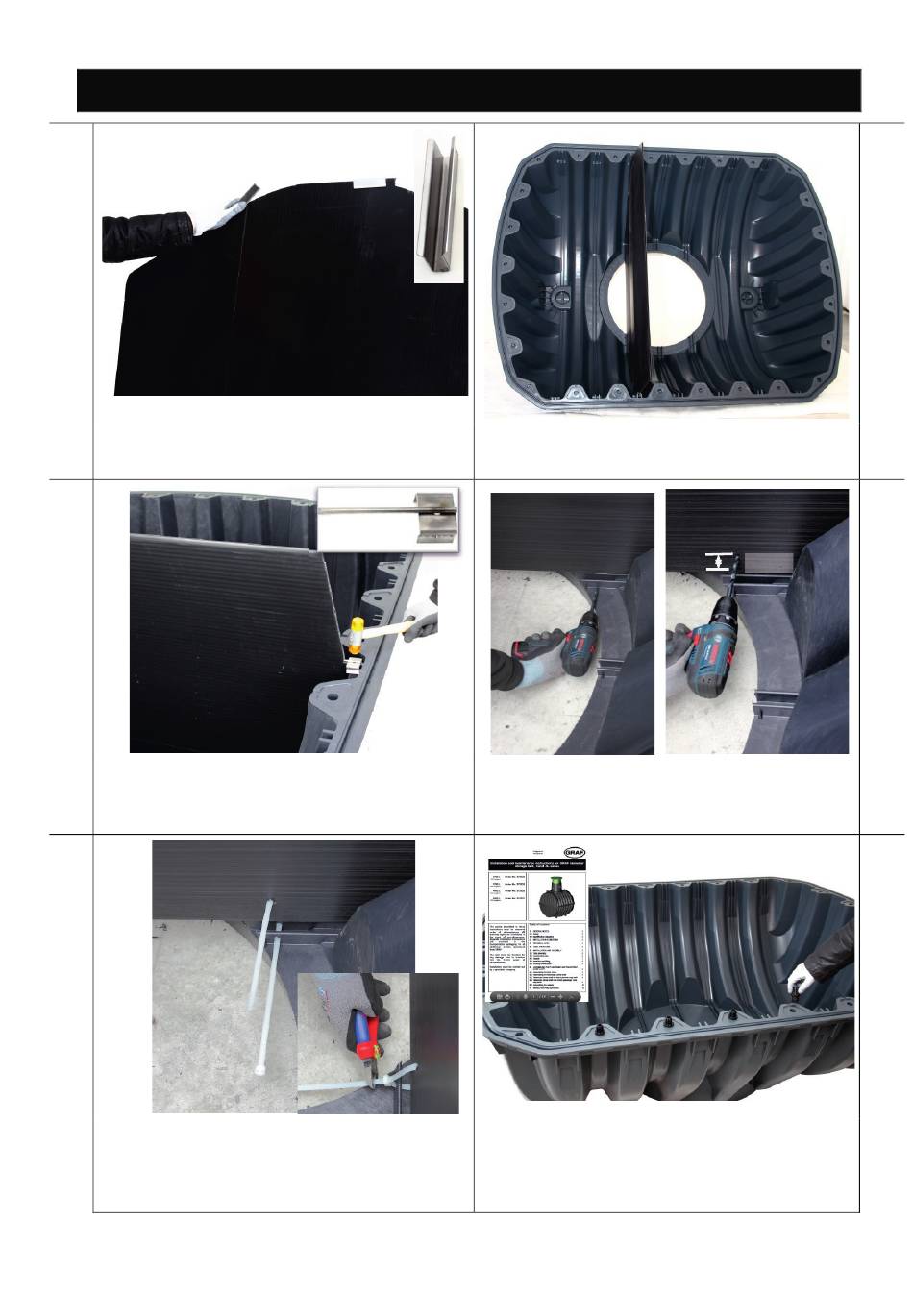

4.Montage du kit d'accessoires
Insérer la paroi plongeante dans la coque supé-
rieure. Décaler d'une rainure de manière excen-
trée.
Percer un trou de 8 mm dans la rainure du réservoir
où se trouve la cloison de séparation. Percer un
deuxième trou dans la paroi de séparation. Celui-ci
doit être placé à au moins 4 cm du bord.
Continuer à assembler le réservoir Carat S confor-
mément aux instructions de montage (joints, plots
de centrage, lubrifiant).
33 / 80
2.
4.
>
4cm
6.
