Graf one2clean Einbauanleitung Seite 7

1.

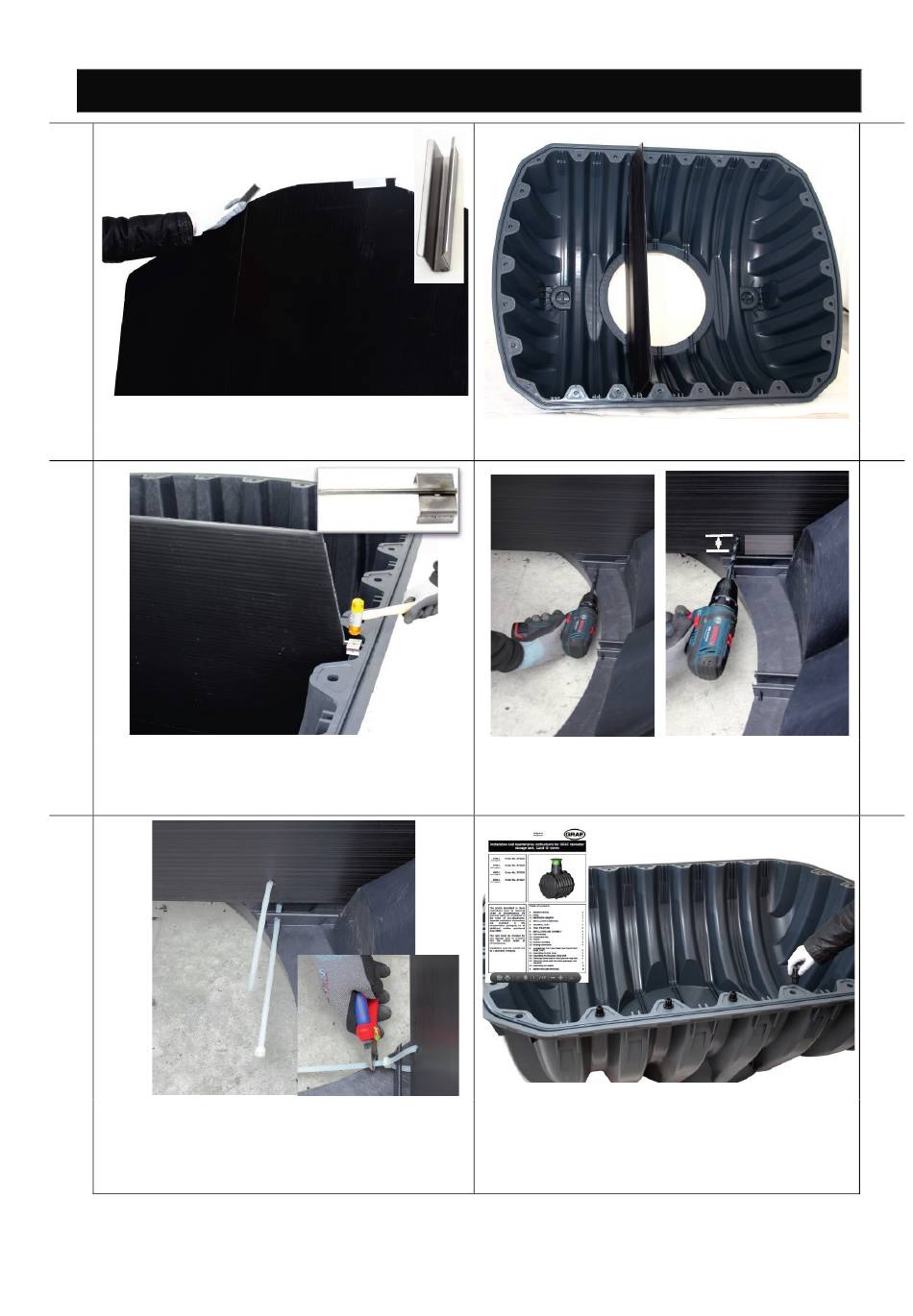

Tauchwand auseinanderfalten. Auf beiden Seiten
der Faltkanten die Klammern setzen.
3.
Die Halteklammer zur Trennwandbefestigung mit
dem Rundstab in die Tauchwand schieben. Die
Halteklammer mit einem Hammer fest schlagen.
5.
Durch die beiden Bohrungen ist ein Kabelbinder zu
führen und anschließend fest zu ziehen. Der Über-
stand des Kabelbinders ist abzuschneiden.
Die Befestigung ist an der gegenüberliegenden
Seite ebenfalls zu erstellen.
mail@graf.info
www.graf.info
4. Montage des Rüstsatzes
Tauchwand in die Oberschale einsetzen. Eine Nut
außermittig versetzt.
Durch die Nut des Tanks, in der die Trennwand
sitzt, eine 8 mm Bohrung setzen. In die Trennwand
eine zweite Bohrung setzen. Diese sollte mind. 4
cm Abstand zum Rand haben.
Den Carat S Tank gemäß Einbauanleitung weiter
zusammenbauen (Dichtung, Zentrierstifte, Gleitmit-
tel).
7 / 80
2.
4.
>
4cm
6.
